لا تُعدّ المحاور الخمسة ذات قيمة إلا عند استخدامها في القطعة. فالصفيحة المسطحة ذات الثقوب العلوية لا تُصبح أفضل حالاً لمجرد تركيبها على آلة أكثر تعقيداً. أما الشفرات المدمجة، أو المروحة، أو التجويف العميق، أو الغلاف ذو الأسطح المائلة، فقد يكون لها وضع مختلف: فقلة عمليات الإعداد، وقصر الأدوات، وسهولة الوصول، كلها عوامل تُبرر الاستثمار الإضافي.
تبدأ المقارنة المفيدة بين مراكز التشغيل ثلاثية المحاور وخماسية المحاور بوصول الأدوات. حدد كل جزء على الرسم واسأل عما إذا كان بإمكان أداة القطع الوصول إليه من اتجاه واحد. ثم احسب عدد الدورات وعمليات إعادة التثبيت اللازمة لإنهاء القطعة. يكشف هذا ما إذا كانت الحركة الدورانية الإضافية تحل مشكلة إنتاجية متكررة أم أنها ببساطة تزيد من سعر الشراء.
هذا الدليل مُعدٌّ للمهندسين والمشترين الذين يختارون بين آلة عمودية قياسية، وعملية تحديد المواقع 3+2، وقدرة خمسة محاور متزامنة. ويركز على القطعة النهائية، ومخاطر الإعداد، وعبء البرمجة، وتكلفة كل مكون مقبول.
مركز تشغيل ثلاثي المحاور مقابل مركز تشغيل خماسي المحاور: الإجابة المختصرة
- اختر ثلاثة محاور للألواح والأقواس وقواعد القوالب والتجهيزات والأجزاء التي يتم إكمالها بشكل رئيسي من الأعلى.
- ضع في اعتبارك عملية التشغيل 3+2 عندما يكون للجزء عدة أوجه مائلة ولكن يمكن إكمال كل عملية قطع مع تثبيت المحاور الدوارة في مكانها.
- ضع في اعتبارك التشغيل الآلي المتزامن بخمسة محاور عندما يجب تغيير اتجاه الأداة أثناء القطع، أو عندما تجعل الأسطح المعقدة والوصول العميق الأدوات الأقصر ذات قيمة.
- قارن المسار الكامل عندما يكون من الممكن تصنيع القطعة بأي من الطريقتين. يمكن أن يؤثر وقت الإعداد والفحص وتكلفة التجهيزات والبرمجة والحجم السنوي على النتيجة المالية.
لا يعني وجود خمسة محاور بالضرورة أنها أسرع. فقد تستغرق وقتًا أطول في الحساب والتحرك على قطعة بسيطة. وتظهر ميزتها عندما يُلغي وجود محورين دوارين الحاجة إلى المناولة، أو يُحسّن الوصول، أو يُحافظ على وضعية القطع الأمثل للأداة.
ما الذي تغيره المحاور فعلياً
يتحرك مركز التشغيل ثلاثي المحاور على طول المحاور X و Y و Z. تقترب الأداة من قطعة العمل من وضعية ثابتة، عادةً فوق الطاولة في الآلات العمودية. تتطلب الميزات الجانبية تدوير القطعة يدويًا أو باستخدام محور دوران إضافي.
يُضيف مركز التشغيل الخماسي المحاور محورين دورانيين. وبحسب تصميم الماكينة، قد تدور الطاولة أو الرأس أو كلاهما. يشرح دليل أوتوديسك للمحاور في التشغيل الخماسي المحاور الثلاثة الخطية واتجاهي الدوران الإضافيين.
تتمثل الميزة الرئيسية في خاصية التوجيه. إذ يمكن للأداة القطع الاقتراب من سطح آخر دون أن يقوم المشغل بإزالة قطعة العمل. وفي عمليات التشغيل المتزامنة على خمسة محاور، يمكن أن يستمر التوجيه في التغير أثناء قيام الأداة بالقطع.
ينبغي أن تقود هندسة القطعة عملية اتخاذ القرار
ارسم خطًا من كل جزء مُشَكَّل في الاتجاه الذي يجب أن تقترب منه الأداة. إذا كانت معظم الخطوط تشير إلى الأعلى، فإن مسارًا ثلاثي المحاور يُعد خيارًا مناسبًا. أما إذا كانت الخطوط تشير إلى عدة جوانب، فقد تتطلب العملية طاولة دوارة، أو تجهيزات متعددة، أو حركة خماسية المحاور.
تتطلب التجاويف العميقة عناية خاصة. قد تتطلب أداة رأسية ثابتة حاملًا وقاطعًا طويلين للوصول إلى ما وراء الجدران، مما يزيد من خطر الانحراف والاهتزاز. يمكن أن يؤدي إمالة القطعة أو الأداة إلى توفير مساحة لتجميع أقصر، مع ضرورة فحص نطاق الدوران ومناطق التصادم.
لا يتطلب التعقيد بحد ذاته استخدام خمسة محاور. فقد يبدو جزء ما معقدًا، ومع ذلك يمكن إنجازه من خلال وضعيتين بسيطتين مُفهرستين. في المقابل، قد يستفيد مكون بسيط ظاهريًا ذو علاقات دقيقة بين ثقوب مائلة من إعداد واحد بخمسة محاور.
غالباً ما يكون تقليل تكاليف الإعداد هو أقوى مبرر تجاري
كل عملية إعادة تثبيت تضيف عمليات مناولة وتنظيف وتحديد وفحص وتحقق من القطعة الأولى. كما أنها تتيح فرصة أخرى لتغيير نقطة المرجع. عندما يجب أن تظل الميزات على أسطح مختلفة مترابطة بشكل وثيق، قد يكون تقليل وقت الإعداد أكثر أهمية من سرعة القطع الخام.
تخيل دعامة صغيرة الحجم على غرار دعامات صناعة الطيران، مزودة بجيوب في الأعلى، وفتحات على جانبين، وسطح تثبيت مائل. قد يتطلب مسار ثلاثي المحاور استخدام عدة تجهيزات. بينما قد يُنجز مسار خماسي المحاور معظم الميزات من قاعدة واحدة. لا تكمن الميزة في سرعة كل عملية قطع، بل في بقاء نقطة المرجع ثابتة مع القطعة.
يجب أن تتكرر هذه الفائدة. ففي حالة النموذج الأولي، قد يقوم عامل ماهر بتدوير القطعة بكفاءة اقتصادية أكبر. أما في حالة إنتاج مجموعة مستقرة شهريًا، فإن عمليات الإعداد الموفرة ستعزز الحاجة إلى القدرة على الدوران.
تختلف عمليات التشغيل الآلي 3+2 عن عمليات التشغيل الآلي المتزامنة خماسية المحاور
في عملية التشغيل الآلي 3+2، تقوم المحاور الدوارة بتحديد موضع قطعة العمل أو رأس القطع، ثم تثبتها بينما تقوم المحاور X وY وZ بعملية القطع. يُعد هذا مفيدًا للثقوب والأسطح والتجاويف المائلة التي لا تتطلب تغيير اتجاهها أثناء القطع.
تُحرك عملية التصنيع المتزامنة بخمسة محاور المحاور الخطية والدورانية معًا. وهي قادرة على تتبع الأسطح المنحوتة، والحفاظ على اتجاه الأداة، وتجنب العوائق، والتحكم في التلامس على الأشكال الهندسية المعقدة. كما تتطلب برمجة متقدمة، وفحصًا للتصادم، ومعالجة لاحقة، ومعايرة، وفهمًا من قبل المشغل.
لا تدفع مقابل إمكانية التشغيل المتزامن لمجرد أن القطعة ذات خمسة جوانب. اطلب من المبرمج تحديد العمليات التي تتطلب فعلاً حركة دورانية مستمرة. تستفيد العديد من القطع بشكل كبير من ميزة الإعداد من خلال تحديد المواقع 3+2.
يمكن أن يتغير مدى وصول الأداة وجودة السطح بتغير اتجاهها.
تنحني الأدوات الطويلة بسهولة أكبر من الأدوات القصيرة. وقد تُصدر اهتزازات، وتُحدّ من معدل التغذية، وتُقصّر عمر الأداة، وتجعل متطلبات الأسطح الدقيقة أكثر صعوبة. وقد يسمح التوجيه الخماسي المحاور لأداة أقصر بالدخول في تجويف عميق أو مائل.
بالنسبة للأسطح المنحوتة، يُمكن التحكم بزاوية أداة القطع لتجنب القطع بالقرب من مركز قاطع القطع الكروي، حيث تكون سرعة القطع الفعالة منخفضة. قد تكون النتيجة العملية سطحًا أكثر استقرارًا أو استراتيجية قطع مختلفة. يعتمد ذلك على هندسة السطح، وأداة القطع، ومسار القطع، وديناميكيات الماكينة، لذا يجب التحقق من ذلك من خلال برمجة نموذجية أو تجربة قطع.
يتطلب برمجة أنظمة التحكم في التصادم ميزانية واقعية
عادةً ما يكون إنشاء برنامج ثلاثي المحاور ومحاكاته وإثباته ونقله بين الآلات أسهل. أما العمل بخمسة محاور فيضيف حدودًا دورانية، ونقاطًا شاذة، وتحكمًا في مركز الأداة، وجودة معالجة لاحقة، ونماذج تثبيت، واحتمالات تصادم أكثر.
لذا، ينبغي أن تشمل عملية شراء الآلة مراجعة للبرمجيات والمهارات اللازمة. تأكد من أن نظام التصنيع بمساعدة الحاسوب (CAM) يدعم الاستراتيجيات المطلوبة، وأن معالج ما بعد المعالجة مُعتمد ومتوفر، ومن سيتولى مسؤولية التعديلات المستقبلية. يجب أن تشمل المحاكاة الآلة، والمغزل، وحامل الأدوات، والتثبيت، والمادة الخام، وليس أداة القطع فقط.
يُعدّ استعادة المشغل أمرًا بالغ الأهمية. قد تسير العملية بسلاسة حتى يحدث عطل في الأداة، أو انقطاع في الدورة، أو إعادة تشغيل يدوية. يحتاج الفريق إلى طريقة آمنة للعودة إلى البرنامج دون فقدان موضع الدوران أو الاصطدام بالتركيب.

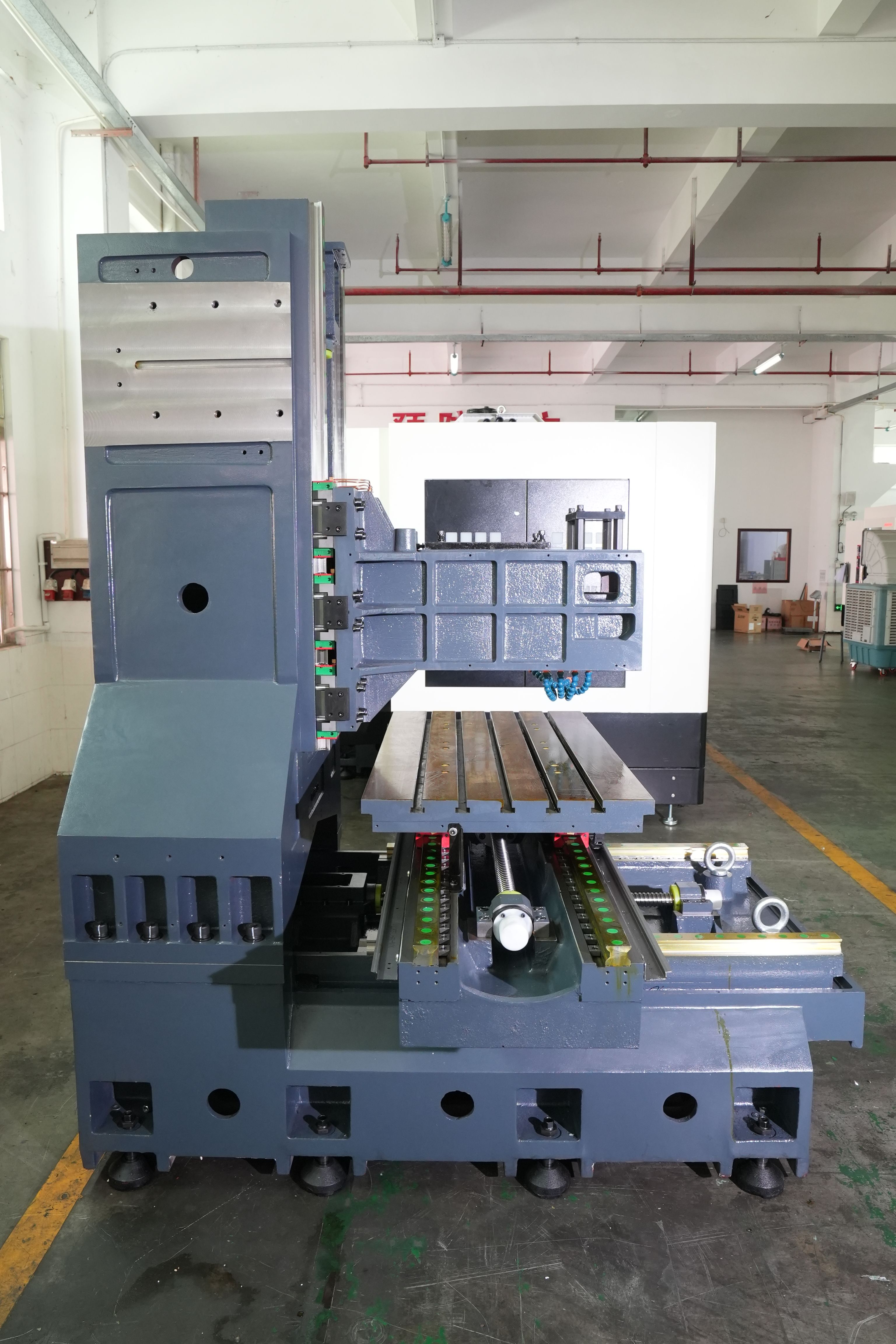

تعتمد الدقة على المعايرة، وتثبيت قطعة العمل، وجزء القبول
تُضيف إضافة المحاور الدوارة مزيدًا من التعقيد الهندسي للتحكم. يجب أن تعرف الآلة العلاقة بين المحاور الخطية، والمراكز الدوارة، والمغزل، وطول الأداة، والمسبار، وقطعة العمل. تُصبح إجراءات المعايرة والتسخين جزءًا أساسيًا من الإنتاج المتكرر.
قد تُحسّن آلة خماسية المحاور جودة المنتج النهائي بتقليل عمليات الإعداد، بينما قد يُؤدي نظام الدوران غير المُعاير جيدًا إلى أخطاء خاصة به. ويمكن لآلة ثلاثية المحاور ذات نظام تثبيت ثابت أن تتفوق على عملية خماسية المحاور، وهو أمر لم يُثبت بعد.
حدد معايير القبول بناءً على مخاطر القطعة. في عمليات التصنيع ثلاثية المحاور، قد يشمل ذلك نمط الثقوب، أو قطر التجويف، أو متطلبات التسطيح خلال نطاق الحركة. أما في عمليات التصنيع خماسية المحاور، فيُرجى تضمين خصائص لاختبار المواضع الزاوية والعلاقات بين الأسطح. راجع طريقة الفحص قبل بدء التجربة.
قارن التكلفة الإجمالية للعملية، وليس عدد المحاور.
| عامل التكلفة | مسار ثلاثي المحاور | مسار خماسي المحاور |
|---|---|---|
| الاستثمار في الآلات | عادة أقل | عادة أعلى |
| التجهيزات والإعدادات | قد يتطلب الأمر عدة تجهيزات | يمكن دمج عدة اتجاهات |
| برمجة | أكثر توفراً وأسهل في الإثبات | متطلبات أعلى في مجالات التصنيع بمساعدة الحاسوب، وما بعد الإنتاج، والمحاكاة، والمهارات |
| مدى وصول الأداة | قد تكون هناك حاجة إلى أدوات طويلة للوصول إلى الأعماق | قد يسمح الإمالة باستخدام أدوات أقصر |
| نقل البيانات | يزداد الخطر عند إعادة تثبيت الجزء. | تقليل حالات إعادة التثبيت يمكن أن يحافظ على العلاقات |
| الصيانة والمعايرة | نظام محاور أبسط | تتطلب الأنظمة الدوارة معايرة وخدمة إضافية |
قدّر تكلفة كلا المسارين على مدار عام كامل. يشمل ذلك البرمجة، والتجهيزات، وتأهيل الإعداد، والمناولة، والفحص، ووقت الدورة، والتفتيش، وإعادة العمل، والخردة، والصيانة، والتدريب، واستخدام الآلة. قد تكون الآلة خماسية المحاور أقل تكلفة لكل قطعة مقبولة حتى وإن كان سعر شرائها أعلى. لكنها قد تكون أيضًا طريقة مكلفة لحفر الثقوب في الصفائح.
اختر ثلاثة محاور عندما تكون البساطة مثمرة

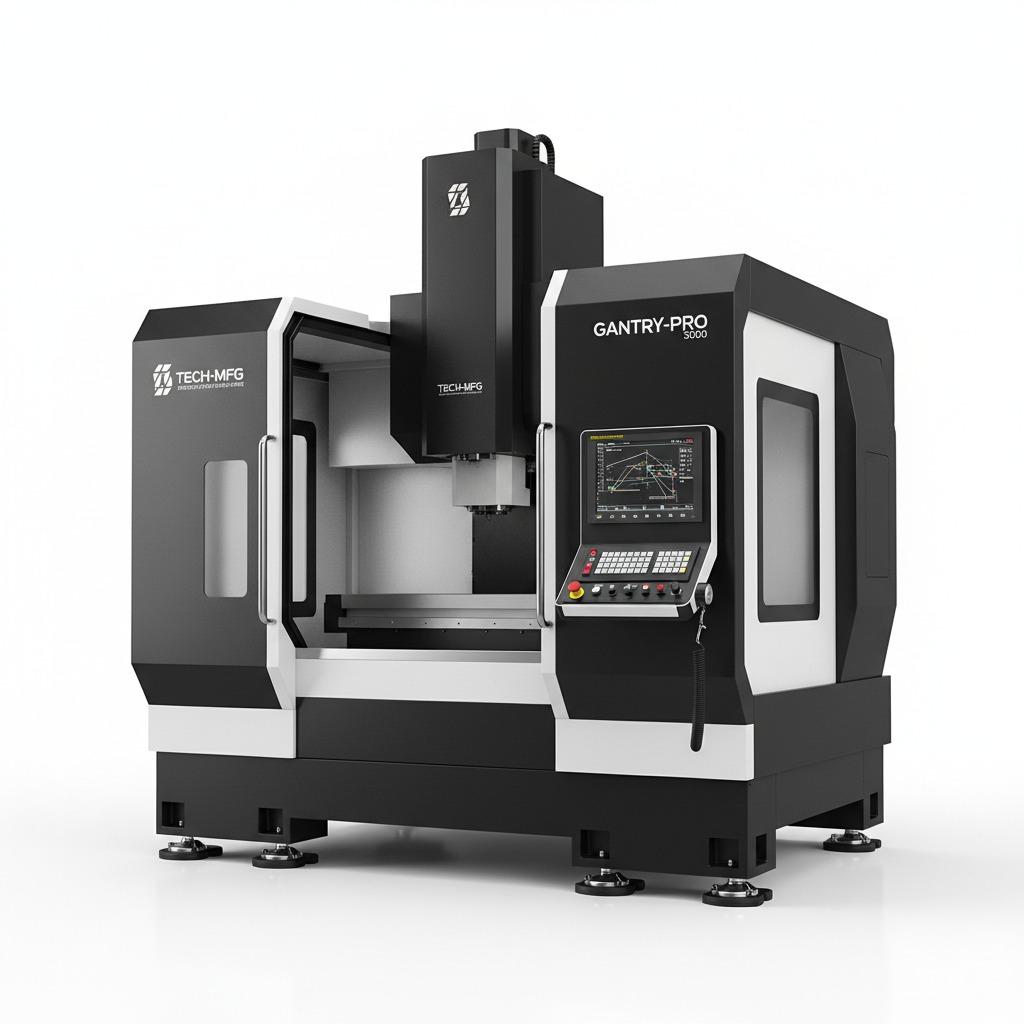

يُعد مركز التشغيل العمودي ثلاثي المحاور خيارًا معقولًا عندما يكون العمل قابلاً للوصول إليه من الأعلى، ويتغير مزيج المنتجات بشكل متكرر، ويمكن إعادة استخدام التجهيزات القياسية، وتحتاج الورشة إلى برمجة واسعة ومعرفة جيدة من قبل المشغل.
يكون ذلك منطقيًا أيضًا عندما تكون عمليات الإعداد الثانوية قصيرة ومنخفضة المخاطر. فعملية التثبيت الثانية ليست بالضرورة مشكلة. السؤال هو ما إذا كانت تحدّ من الإنتاج أو علاقات الميزات بما يكفي لتبرير استخدام عملية مختلفة.
اختر خمسة محاور عند تكرار التحكم في الوصول والبيانات
يصبح مركز التشغيل ذو المحاور الخمسة جذابًا عندما يجب أن تظل عدة أسطح مائلة مرتبطة ببعضها البعض، أو عندما تخلق الأدوات الطويلة عدم استقرار، أو عندما تحتاج الأسطح المعقدة إلى تغيير اتجاهها، أو عندما تتكرر عمليات تقليل الإعداد عبر الإنتاج القيّم.
قبل الشراء، تأكد من نطاق الدوران المتاح باستخدام أداة التثبيت والتركيب الفعلية. لا يضمن القطر الاسمي للقطعة وجود خلوص كافٍ عند جميع الزوايا. راجع وظائف وحدة التحكم، وبرنامج التصنيع بمساعدة الحاسوب (CAM)، ومعالج ما بعد المعالجة، والفحص، والمعايرة، ومحاكاة التصادم، والتدريب كحزمة واحدة.
كيف تقارن شركة Zhihe CNC بين مسارات المحاور الثلاثة والخمسة محاور؟
تشمل مجموعة منتجات شركة Zhihe CNC مراكز تشغيل رأسية وأفقية وبوابية، بالإضافة إلى مراكز حفر وتثقيب، ومراكز طحن، ومراكز تشغيل خماسية المحاور. يتيح ذلك لفريق الهندسة مقارنة عملية ثلاثية المحاور بسيطة مع بدائل دوارة وخماسية المحاور على نفس الرسم.
بالنسبة لبعض الطرازات، قد تصل دقة تحديد المواقع المنشورة إلى ±0.005 مم، والتكرارية إلى ±0.003 مم، وذلك تبعًا لسلسلة الماكينة، ومسافة الحركة، والتكوين. كما تتطلب مشاريع المحاور الخمسة معايرة دورانية وخطة تحقق مناسبة قائمة على الأجزاء. ويمكن مناقشة قياسات مقياس التداخل الليزري، واختبارات قضيب الكرة، والقطع التجريبي خلال مرحلة التخطيط للاستلام.
لإجراء مراجعة شاملة لمراكز التصنيع ثلاثية المحاور مقابل خماسية المحاور ، أرسل إلى شركة Zhihe CNC الرسم، والمادة، والحجم، والميزات الأساسية . اطلب عدد مرات الإعداد، وطريقة تثبيت القطعة، ومدى وصول الأداة، وافتراضات البرمجة، والعمليات التي تبرر إضافة المحاور تحديدًا.
أسئلة يطرحها المشترون حول الآلات ثلاثية المحاور وخماسية المحاور
هل يمكن لآلة ثلاثية المحاور أن تصنع قطعة خماسية الأضلاع؟
نعم. يمكن إعادة تثبيت القطعة في أوضاع مختلفة أو وضعها على جهاز تثبيت دوار. يعتمد القرار على وقت المعالجة، ومخاطر البيانات المرجعية، وتكلفة جهاز التثبيت، وسهولة الوصول، وحجم الإنتاج.
هل عملية التصنيع 3+2 هي نفسها عملية التصنيع المتزامنة بخمسة محاور؟
لا. في عملية التشغيل 3+2، يتم تثبيت المحاور الدوارة قبل القطع. أما في عملية التشغيل المتزامنة، فتتحرك المحاور الخطية والدوارة معًا أثناء القطع.
هل تُحسّن الآلة ذات المحاور الخمسة الدقة دائمًا؟
يمكن أن يُحسّن ذلك العلاقات بتقليل الحاجة إلى إعادة التثبيت، لكن الدقة لا تزال تعتمد على المعايرة، والسلوك الحراري، وتثبيت القطع، والأدوات، والبرمجة، والفحص. ولا تُعدّ المحاور الإضافية ضمانًا.
هل ستؤدي آلة ذات خمسة محاور إلى تقليل وقت الدورة؟
غالباً ما يقلل ذلك من وقت الإعداد والتشغيل. قد يكون وقت القطع أقصر أو مماثلاً أو أطول أحياناً، وذلك حسب مسار الأداة وحركة الماكينة. قارن المسار الكامل.
أي آلة أسهل في التشغيل؟
يُعدّ العمل على ثلاثة محاور أسهل عموماً في البرمجة والتحقق والاستعادة. أما العمل على خمسة محاور فيتطلب محاكاة ومعايرة أكثر دقة، بالإضافة إلى مراعاة احتمالية التصادم، والالتزام التام بالعمليات.
متى تكون الآلة ذات الخمسة محاور مفرطة؟
قد يكون ذلك مفرطًا بالنسبة للأجزاء العلوية البسيطة، أو الأعمال ذات القيمة المنخفضة، أو عمليات الإنتاج القصيرة جدًا ذات التركيبات البسيطة، أو الورش التي لا تملك موارد البرمجة والتفتيش اللازمة لاستخدامها بشكل منتج.
ما الذي يجب تضمينه في القطع التجريبي ذي المحاور الخمسة؟
أدرج العناصر ذات الزوايا، والعلاقات بين الأسطح، وميزة الوصول العميق، وأي سطح حرج. استخدم التركيبات وحوامل الأدوات وطريقة الفحص المُخصصة عند الإمكان.
ما المعلومات التي يجب عليّ إرسالها للحصول على توصية بشأن جهاز؟
أرسل الرسم، والمادة، وحجم المخزون، والتفاوتات، والحجم السنوي، ومسار الإعداد الحالي، والدورة المستهدفة، وموارد التصنيع بمساعدة الحاسوب (CAM) والتفتيش المتاحة.
اختر العملية قبل تحديد عدد المحاور. اطلب من شركة Zhihe CNC مقارنة مسارات المحاور الثلاثة، و3+2، والخمسة محاور باستخدام الجزء الذي يُشكّل أكبر قدر من مخاطر الإعداد أو الوصول في عملية الإنتاج الحالية لديك.
