ينبغي اختيار ماكينة الحفر والتثقيب الدفعي بناءً على أبطأ خطوة قابلة للتكرار في خلية الإنتاج، وليس بناءً على أسرع رقم مذكور في كتيب الماكينة. قد يُنهي المغزل قطعة واحدة بسرعة، لكن الإنتاج قد يظل منخفضًا إذا استغرقت عمليات التحميل، وتغيير الأدوات، وتنظيف الرقائق، وفحص الخيوط، وإعادة ضبط المثبتات، أو التوقفات غير المخطط لها بقية وقت الوردية.
يستخدم هذا الدليل هيكلاً تشخيصياً للقدرة الإنتاجية. ويوضح كيفية تحويل الرسم وهدف الإنتاج إلى ميزانية زمنية، وتحديد نقطة الاختناق الحقيقية، واختيار الآلة والتجهيزات معاً، والتحقق من النتيجة من خلال تجربة مضبوطة.
عرّف الناتج بأنه عدد الأجزاء الجيدة لكل وردية
لا يمثل زمن دورة الماكينة سوى جزء واحد من الطاقة الإنتاجية. أما مقياس الإنتاج المفيد فهو عدد الأجزاء المقبولة المنتجة خلال الوقت المتاح.
عدد الأجزاء الجيدة لكل وردية = دقائق الإنتاج المتاحة × الاستخدام المتوقع / إجمالي الدقائق لكل جزء مقبول.
يجب أن تشمل الدقائق الإجمالية لكل قطعة مقبولة عمليات القطع والتحميل والتفريغ والنفخ الهوائي وإزالة الرقائق وفحص الأدوات وتعديلات الإزاحة والفحص أثناء العملية والصيانة المخططة والأثر المتوقع للخردة أو إعادة العمل. إذا كانت أربع قطع تشترك في جهاز تثبيت واحد، فاحسب دورة التثبيت الكاملة واقسمها على عدد القطع المقبولة، وليس فقط على عدد المحطات.
| عنصر الزمن | كيفية قياسه | لماذا يغفل عنه المشترون؟ |
|---|---|---|
| التشغيل الآلي | مدة البرنامج من بداية الدورة إلى نهاية الدورة | قد لا يشمل سعر الدورة المذكور نقاط التوقف الاختيارية أو قياسات الأدوات |
| التحميل والتفريغ | وقت تشغيل المشغل الملاحظ في ظل ظروف واقعية | غالباً ما يكون تحميل النموذج الأولي أبطأ أو أقل قابلية للتكرار من التقدير. |
| خدمة التثبيت | وقت التنظيف، وتحديد الموقع، والتثبيت، والتأكيد | يمكن أن تتسبب الرقائق الموجودة أسفل نقطة مرجعية في حدوث تأخير وفقدان في الأبعاد. |
| تقتيش | التردد مضروبًا في الوقت لكل فحص | تُعامل مقاييس الخيوط وفحوصات الموضع كعمل جودة منفصل. |
| إدارة الأدوات | عمر الأداة، ووقت الاستبدال، والضبط المسبق، وإدخال الإزاحة | لا يُلغي مُبدِّل الأدوات السريع الحاجة إلى التعامل مع الأدوات البالية. |
| الخسائر المخطط لها | فترات الراحة، والتسخين، والتنظيف، والصيانة، وعمليات التغيير | غالباً ما يتم حساب السعة من طول الوردية الكاملة |
| الخسائر غير المخطط لها | استخدم بيانات تاريخية مُقاسة أو افتراض إطلاق متحفظ | نادراً ما تبدأ العمليات الجديدة عند مستوى الاستخدام الناضج |
استخدم خريطة اختناقات آلة الحفر والتثقيب الدفعية
إذا كان وقت القطع هو العائق
راجع سرعة دوران المغزل ودورانه، وتسارع المحاور، والحركة السريعة، ومسار الأداة، واستراتيجية الحفر، وطريقة التثبيت، وتسلسل تغيير الأدوات. تُصدر شركة Zhihe CNC جهاز ZH-600T بمغزل BT30، وسرعة دوران قصوى تبلغ 15000 أو 20000 دورة في الدقيقة، وسرعة حركة سريعة تبلغ 48 مترًا في الدقيقة على المحاور الثلاثة. هذه القيم مفيدة فقط بعد تحديد أقطار الأدوات، والمادة، وأعماق الثقوب، وأحجام الخيوط، وظروف القطع.
إذا كانت عملية التحميل هي العائق
حسّن أداء المثبّت وحركة المشغل قبل شراء مغزل ذي أداء عالٍ سيبقى دون استخدام. ضع في اعتبارك استخدام أدوات تثبيت متعددة الأجزاء، وملاقط يسهل الوصول إليها، وتحديد المواقع بدقة عالية، والتشغيل الهيدروليكي أو الهوائي عند الحاجة، وطريقة تحميل تحمي اليدين من الشظايا والحواف الحادة. قِس العملية مع وجود المشغل المقصود، وصناديق الأجزاء، وأجهزة القياس، وأدوات التنظيف في مكانها.
إذا كانت عملية التفتيش هي العائق
افصل بين مراقبة العملية والقبول النهائي. حدد الأبعاد التي يمكن التحكم بها طوال عمر الأداة والزوايا، والأبعاد التي تتطلب قياسًا دوريًا، والأبعاد التي تتطلب فحصًا لكل جزء. قد يتطلب عمق السن اللولبي وجودته وموضع الثقب والتحكم في النتوءات أساليب فحص مختلفة. يجب أن يدعم عرض سعر الماكينة خطة التحكم بدلًا من افتراض أن الفحص يتم خارج وقت الإنتاج.
إذا كانت الرقائق هي عنق الزجاجة
قد ينتج عن عمليات تشكيل الألمنيوم ذات الدورات القصيرة كمية كبيرة من الرقائق المعدنية. تأكد من تنظيف الحاوية، واتجاه سائل التبريد، والترشيح، وإزالة الرقائق، وتصريف المياه من التركيبات، وسهولة الوصول للتنظيف. إن وجود الرقائق على أسطح التثبيت يحول مشكلة السعة إلى مشكلة جودة.
اختر نمط خلية يتناسب مع مزيج المنتجات
| نمط الإنتاج | منطق الخلية الموصى به | المقايضة الرئيسية |
|---|---|---|
| جزء واحد مستقر ذو حجم إنتاج كبير | تجهيزات متعددة الأجزاء مخصصة، مجموعة أدوات ثابتة، خطة فحص قياسية | إنتاجية عالية ولكن مرونة محدودة |
| عائلة أجزاء ذات بيانات مشتركة | قاعدة تثبيت معيارية مع أجزاء قابلة للتبديل | يصبح الانضباط في عملية التحول أمراً بالغ الأهمية |
| مزيج كبير ودفعات صغيرة | تثبيت مرن للقطع، تحضير الأدوات خارج الإنترنت، التحكم في البرنامج | استثمار أقل في التجهيزات ولكن مع تنوع أكبر في الإعداد |
| التشغيل بدون مراقبة أو لفترة طويلة | الأتمتة، ومراقبة الأدوات، والتحكم في الرقائق، واستعادة الأخطاء | مخاطر التكامل والإطلاق الأعلى |
صُممت سلسلة مراكز الحفر والتثقيب CNC من Zhihe خصيصًا لعمليات الحفر والتثقيب والطحن الخفيف عالية السرعة للأجزاء الدقيقة الصغيرة والمتوسطة، بما في ذلك مكونات الألومنيوم، ومكونات الإلكترونيات الاستهلاكية، ومشتتات الحرارة، ومكونات الاتصالات، والأقواس الصغيرة. استخدم نطاق التطبيقات هذا كخطوة أولية للتحقق من ملاءمة الجزء ومساحة التثبيت بدقة.
حدد ميزانية زمنية بدلاً من تخمين الدورة
أنشئ ورقة عمل تحتوي على صف واحد لكل عملية. سجّل رقم الأداة، والعملية، ووقت القطع، ووقت القطع السريع ووقت الاقتراب، ووقت تغيير الأداة، ووقت التبريد أو إزالة الرايش، والعمر الافتراضي المتوقع للأداة، واستجابة الفحص. تُظهر النتيجة المجالات التي يمكن أن يؤثر فيها إنفاق الخيارات على تحسين الإنتاج.
على سبيل المثال، قد يُساعد خيار سرعة دوران أعلى للمغزل في معالجة الثقوب الصغيرة، بينما قد يُوفر استخدام أداة تثبيت أفضل وقتًا أطول في معالجة قطعة ذات دورة تشغيل آلية قصيرة. كما قد يُقلل مخزن أدوات أكبر من التدخل اليدوي في معالجة مجموعة متنوعة من القطع، في حين أن مخزنًا مخصصًا للأدوات غير ضروري لعملية مستقرة تستخدم عددًا قليلًا من الأدوات.
لا تجعل الميزانية الزمنية وعدًا قبل إجراء التجربة. حدد كل قيمة على أنها مقاسة، أو محسوبة، أو مقدرة من قبل المورد، أو مفترضة. ثم استبدل الافتراضات أثناء التحقق من صحة العملية.
قم بإجراء تجربة لاختبار قابلية التكرار، وليس مجرد جزء للعرض.
تُثبت عينة واحدة مقبولة أن العملية قابلة للنجاح لمرة واحدة. أما الإنتاج على دفعات فيتطلب دليلاً على إمكانية استمراره.
- قم بتجميد مراجعة الرسم، والحالة الفارغة، والأدوات، والتجهيزات، والبرنامج، وطريقة الفحص.
- قم بتسخين الجهاز وتسويته وفقًا للإجراء المتفق عليه.
- قم بتشغيل عدد كافٍ من الأجزاء المتتالية للكشف عن تآكل الأدوات، وتراكم الرقائق، والسلوك الحراري، واختلافات المشغل.
- سجل الوقت التلقائي، ووقت التحميل، والتوقفات، وتغييرات الأدوات، ووقت الفحص، والخردة، والتصحيحات.
- افحص الأبعاد والخيوط في ترتيب الإنتاج حتى يكون الانحراف مرئيًا.
- قم بتوثيق المعايير النهائية، والتعويضات، وافتراضات عمر الأداة، وإجراءات الصيانة، والمخاطر المحتملة.

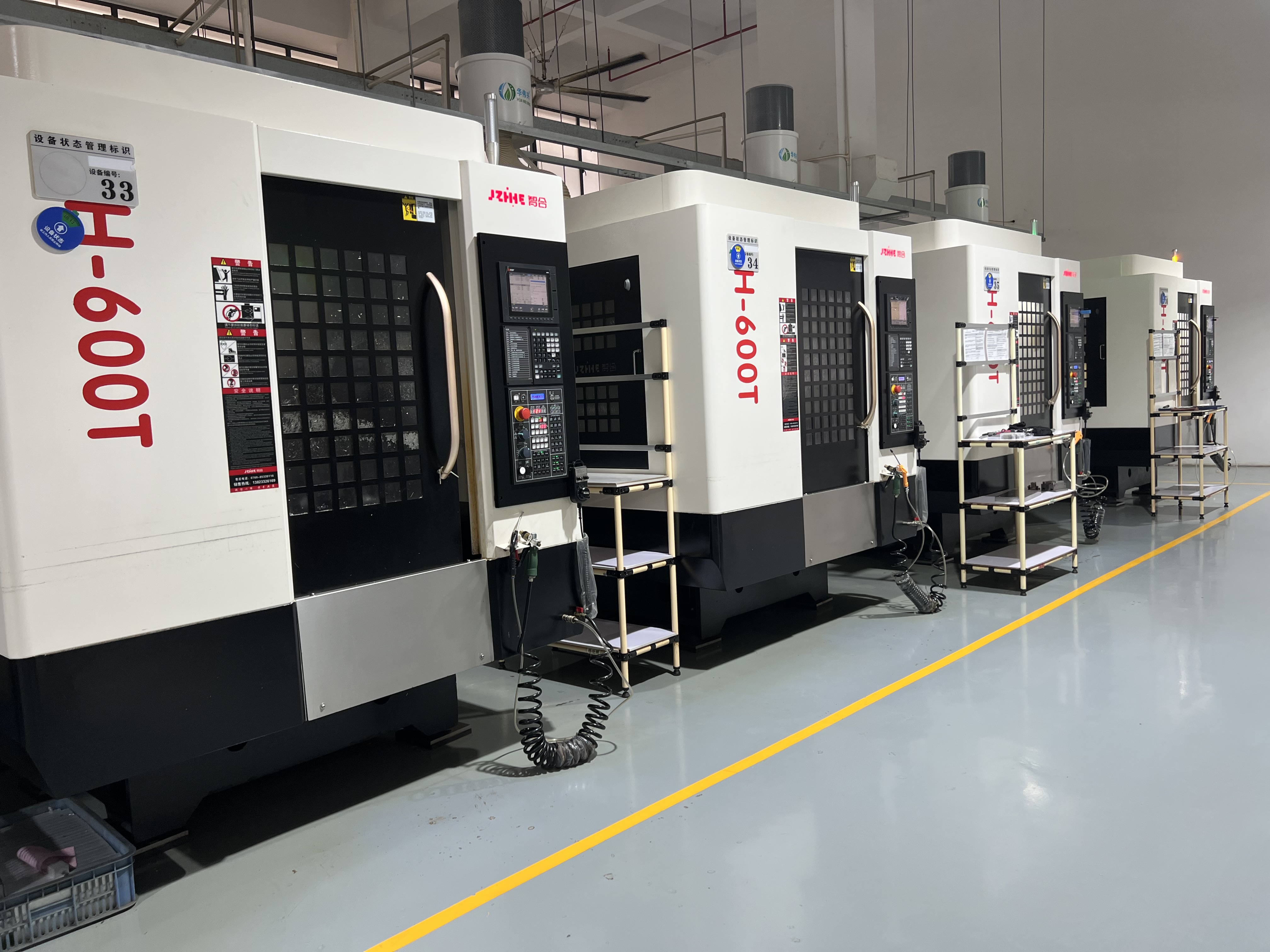

يصف مشروع شركة Zhihe CNC المنشور لتصنيع قطع الألمنيوم في فيتنام، تكوين ماكينة ZH-600T المزودة بمغزل عالي السرعة، ونظام تغيير أدوات سريع، ومجموعة أدوات تثبيت مخصصة. وتشير الشركة إلى انخفاض زمن دورة الإنتاج بنسبة 28% تقريبًا في هذا المشروع. والدرس المستفاد هو أسلوب التكوين: حيث تمّت مطابقة الماكينة وأدوات التثبيت والعملية مع الرسم الهندسي. ولا ينبغي اعتبار هذه النسبة ضمانًا لنتيجة مماثلة في قطع أخرى.
إعداد طلب عرض أسعار الإنتاج
أرسل إلى المورد الرسم، والنموذج ثلاثي الأبعاد، والمادة، وحالة الخام، وحجم الدفعة، والطلب السنوي، والورديات، وعدد الأجزاء الجيدة المستهدفة لكل وردية، وتفاصيل الدورة الحالية، والتفاوتات الحرجة، ومتطلبات الخيوط، وقائمة الأدوات، ومفهوم التثبيت، وخطة الفحص، وتوقعات الأتمتة، ومرافق المصنع.
اطلب من المورد إعادة المنتج:
- توصية بشأن النموذج والتكوين مع بعض الاستثناءات.
- مسار العملية المقترح، وقائمة الأدوات، ومفهوم التجهيزات.
- تحليل تفصيلي لوقت الدورة مع توضيح الافتراضات بشكل واضح.
- خطة تجريبية للقص والقبول.
- نطاق التدريب والصيانة وقطع الغيار والدعم.
التعليمات
كم عدد الأجزاء التي يجب أن تتضمنها التجربة الأولية؟
لا يوجد رقم عالمي. يجب أن تكون مدة التشغيل كافية لكشف تآكل الأداة، وتراكم الرقائق، والتغير الحراري، واختلاف التحميل، وتكرار الفحص المطلوب للعملية.
هل سرعة دوران المغزل القصوى هي أفضل مؤشر للسعة؟
لا. يعتمد الناتج على ظروف القطع، والتسارع، وتغييرات الأدوات، والتحميل، والفحص، والتحكم في الرقائق، والاستخدام، والنفايات. قارن الميزانية الزمنية الكاملة.
متى يجب استخدام تجهيزات متعددة الأجزاء؟
استخدم واحدة عندما يكون الوقت الموفر في المناولة وفتح الآلة مبرراً لتكلفة التركيب وعندما يمكن تحديد موقع جميع الأجزاء وتثبيتها وإخلائها وفحصها باستمرار.
ما الذي يجب قياسه بعد التركيب؟
تتبع الأجزاء الجيدة لكل وردية، والدورة التلقائية، ووقت التحميل، ووقت الفحص، وعمر الأداة، والتوقفات المخططة، والتوقفات غير المخططة، والخردة، وإعادة العمل، ووقت التغيير.
متى يكون مركز إدارة الطيران العمودي (VMC) خيارًا أفضل؟
قد يكون مركز التشغيل العمودي أفضل لقطع العمل الأكبر حجماً، أو القطع الأثقل، أو الأدوات الأكبر حجماً، أو مجموعة أوسع من العمليات التي تتطلب عزم دوران أو مسافة حركة أكبر.
طلب توصية بناءً على القدرة الاستيعابية
للحصول على عرض عملي لماكينة حفر وتثبيت دفعات، أرسل إلى شركة Zhihe CNC رسم القطعة، والمادة، وحجم التثبيت، ومتطلبات الخيوط والتفاوتات، وحجم الدفعة، وساعات العمل، والإنتاج المستهدف، والاختناقات الحالية. استخدم صفحة الاتصال لطلب مراجعة العملية، وتوصية بالنموذج، وخطة تجريبية مضبوطة.
