لا يقتصر تصنيع الروبوتات على تطبيق واحد للتشغيل الآلي. قد يتضمن برنامج الروبوت أجزاءً من أذرع مصنوعة من الألومنيوم، وصفائح تثبيت فولاذية، وقواعد من الحديد الزهر، وأجزاء طرفية من الفولاذ المقاوم للصدأ، وهياكل علب التروس، وأقواس المحركات، ومقاعد المحامل، وحوامل الحساسات، وأجزاء دقيقة صغيرة. وتختلف هذه المكونات في الحجم والمادة والحجم والتفاوت المسموح به.
لذا، يتم اختيار ماكينة CNC المناسبة لمكونات الروبوتات بناءً على نوع القطعة وطريقة الإنتاج، وليس على اسم الشركة المصنعة فقط. قد يناسب مركز الحفر والتثقيب الأقواس الألومنيومية الصغيرة. يمكن لماكينة VMC التعامل مع الصفائح والأعمال المنشورية المختلطة. يمكن لماكينة HMC تقليل عمليات الإعداد على الهياكل. قد تُحسّن الماكينة خماسية المحاور الوصول إلى الأشكال الهندسية المعقدة للذراع أو المفصل أو أداة النهاية. قد تكون هناك حاجة إلى ماكينة جسرية للقواعد والإطارات الكبيرة.
يوضح هذا الدليل كيفية ترجمة متطلبات أجزاء الروبوت إلى مواصفات الآلة والعملية.
آلة CNC لمكونات الروبوتات: تقسيم عائلة الأجزاء أولاً
قسّم الأجزاء حسب المادة، والحجم، وإمكانية الوصول إلى الميزات، والتفاوت المسموح به، والحجم السنوي، وطريقة الإعداد. لا تطلب من آلة واحدة تغطية جميع مكونات الروبوتات إلا إذا كانت دراسة الجدوى تُقدّر هذه المرونة بوضوح. اختر أبسط منصة تُمكّن من تنفيذ كل مجموعة من الأولويات بشكل متكرر.
تُدرج شركة Zhihe CNC الروبوتات ضمن الصناعات التي تخدمها من خلال مجموعات منتجاتها العمودية والأفقية والجسرية والحفر والتثقيب والطحن والخماسية المحاور. يمكن استخدام نظرة عامة على منتجاتها كنقطة انطلاق، ولكن ينبغي أن يُوجّه الرسم التوضيحي التوصية.
بناء مصفوفة عائلة أجزاء الروبوتات
أنشئ صفًا واحدًا لكل مكون تمثيلي وسجل ما يلي:
- اسم الجزء والنظام الفرعي للروبوت.
- المادة، شكل المخزون، الحجم الخام، الحجم النهائي، والوزن.
- البيانات المرجعية الحرجة، والثقوب، ومقاعد المحامل، وأسطح التركيب، والخيوط، والتشطيبات.
- عدد الأسطح المشغولة والميزات الزاوية.
- عدد خطوات الإعداد والتفتيش الحالية.
- الحجم السنوي، وحجم الدفعة، وتكرار التغيير، ودورة الإنتاج المستهدفة.
- مشكلة حالية تتعلق بالخردة، أو عمر الأدوات، أو المناولة، أو القدرة الإنتاجية.
قم بتصنيف المصفوفة إلى مجموعات عمليات قليلة. هذا يمنع حدوث تشويش في قرار الآلة نفسه نتيجةً لقوس ذي حجم إنتاج كبير ومفصل معقد ذي حجم إنتاج منخفض.
تركيبات الآلات النموذجية لمكونات الروبوتات
| تخطيط الآلات | تركيبات الروبوتات النموذجية | ما الذي يجب التحقق منه؟ |
|---|---|---|
| مركز الحفر والتثقيب | ألواح ألومنيوم صغيرة، وأغطية، وأقواس، وحوامل مستشعرات، وأدوات تثبيت ذات ثقوب كثيرة | عدد الثقوب، عملية التثبيت، حمل الطحن الخفيف، تغييرات الأدوات، الرقائق، حجم الدفعة |

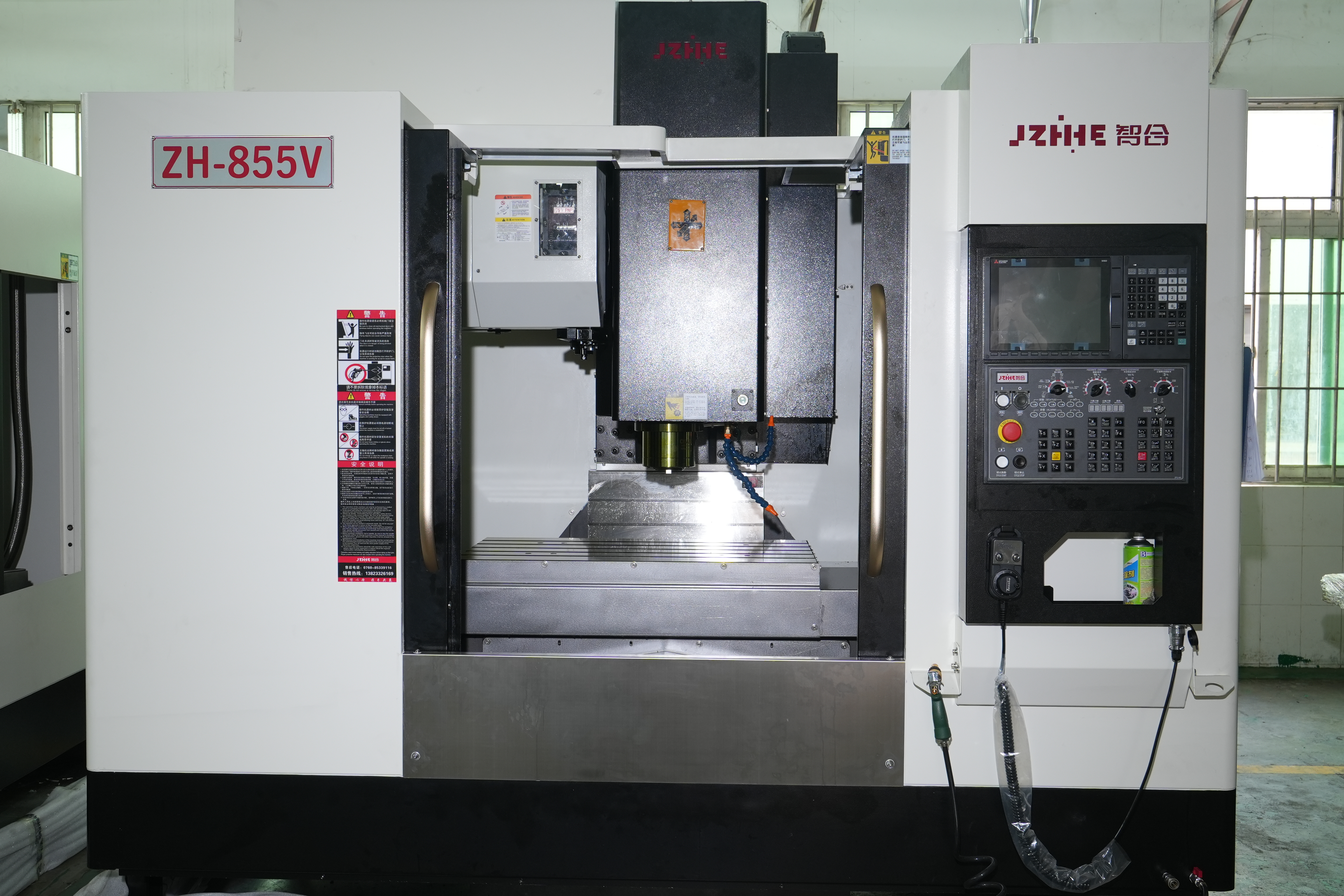

| مركز تشغيل عمودي | لوحات التثبيت، وأقواس المحرك، والتجهيزات، وأجزاء الذراع، والأجزاء المنشورية المختلطة | السفر، وحمل الطاولة، ونطاق المغزل، والحاجة إلى المحور الرابع، ومرونة التغيير |
| مركز تشغيل أفقي | علب التروس، وأجسام الوصلات، والمشعبات الهيدروليكية أو الهوائية، والمسبوكات متعددة الأوجه | الغلاف الدوراني، والتثبيت، وعلاقات التجويف، وسعة الأداة، وسقوط الرقائق، والمنصات |
| مركز تصنيع خماسي المحاور | مفاصل معقدة، أجزاء ذراع منحنية، واجهات بزاوية، أدوات طرفية، نماذج أولية | الوصول الدوراني، علم الحركة، نظام CAM/post، مدى وصول الأداة، التحكم في التصادم، المعايرة |
| مركز تشغيل جسري | قواعد روبوتات كبيرة، وهياكل، وتجهيزات طويلة، وألواح ضخمة، وهياكل ثقيلة | نطاق العمل، الحمل، خلوص الجسر، حمل المغزل، الأساس، المناولة |
يمكن أن تكون آلة التفريز العمودية متعددة الاستخدامات خيارًا ممتازًا كأول آلة لأعمال متنوعة. ولا ينبغي إجبارها على القيام بإنتاج كميات كبيرة من الهياكل متعددة الأوجه إذا كانت آلة التفريز الأفقية قادرة على الاستغناء عن عمليات المناولة المتكررة ونقل البيانات.
يؤدي مزيج المواد إلى تغيير استراتيجية المغزل والرقاقة
قد تستخدم أجزاء الروبوتات الألومنيوم لخفة الوزن، والفولاذ للقوة ومقاومة التآكل، والحديد الزهر للتخميد والقواعد، والفولاذ المقاوم للصدأ لمقاومة التآكل، والبلاستيك الهندسي للأغطية أو الموجهات. وتتطلب كل مادة سرعة قطع وعزم دوران وسائل تبريد وراسبًا وترشيحًا وعمرًا افتراضيًا مختلفًا للأداة.
حدد النسبة المئوية لساعات تشغيل المغزل المتوقعة لكل مجموعة مواد. يجب أن يوفر المغزل عالي السرعة المُختار للألمنيوم نطاق تشغيل مناسبًا لعمليات تصنيع الفولاذ. قد تكون الآلة الثقيلة المُختارة لقواعد الفولاذ غير فعالة في تصنيع آلاف الأقواس الصغيرة المصنوعة من الألمنيوم.
عندما يتعين على آلة واحدة معالجة عدة مواد، حدد ممارسات التنظيف والتبريد التي تمنع اختلاط الرقائق والتلوث ومشاكل القياس.
تُعدّ علاقات البيانات مهمة في مفاصل الروبوتات وعلب التروس.
قد تتطلب مقاعد المحامل، وأذرع المحركات، وتجاويف التروس، وأسطح التثبيت، وأنماط المسامير علاقات مضبوطة. ويمكن أن يؤدي إعادة التثبيت المتكرر إلى زيادة الأخطاء وأعمال الفحص.
يمكن لنظام مركز التصنيع الأفقي (HMC) أو نظام خماسي المحاور ربط المزيد من الميزات بنظام مرجعي واحد. كما يمكن لنظام مركز التصنيع الرأسي (VMC) رباعي المحاور تقليل عمليات الإعداد للأجزاء المناسبة. قارن خريطة السطح الفعلية وإمكانية الوصول إلى المثبتات قبل إضافة خاصية الدوران.
ينبغي اختبار الآلة المقترحة مع مراعاة العلاقات بين خصائصها التي تؤثر على تجميع الروبوت، والارتداد، والمحاذاة، أو عمر الخدمة. لا تقبل نموذج اختبار بسيطًا إذا كان الجزء المعقد يحتوي على عدة ثقوب وأسطح.
يجب أن تدعم عملية تثبيت العمالة عملية تغيير مرنة
غالباً ما يتولى موردو الروبوتات إدارة مراجعات التصميم، والنماذج الأولية، والتجارب الأولية، وأحجام الإنتاج المتزايدة. وتحتاج التجهيزات إلى قدر كافٍ من التكرار لضمان الجودة، ومرونة كافية لإجراء التغييرات.
ضع في اعتبارك استخدام الألواح المعيارية، وأنظمة نقطة الصفر، ومكونات تحديد المواقع القياسية، ووحدات تثبيت مخصصة للأجزاء الثابتة ذات الحجم الكبير، وتسلسلات التثبيت الموثقة. يعتمد الخيار الأمثل على حجم الدفعة وتكرار المراجعة.
بالنسبة لمكونات الأذرع المصنوعة من الألومنيوم الرقيق، يجب التحكم في التشوه وتحرير الحركة. أما بالنسبة للهياكل المصبوبة، فيجب مراعاة التباين في الخام. وبالنسبة لأجزاء الوصلات الدقيقة، يجب إبعاد الرايش عن أسطح التثبيت والتحقق من الجزء بعد فك التثبيت.
سعة المغزل والأدوات والمخزن تتبع المسار
أنشئ قائمة الأدوات لكل مجموعة أجزاء. تشمل هذه القائمة أدوات التشغيل الخشن، والتشطيب، والحفر الموضعي، والحفر، والتثقيب، والتجويف، والشطف، والفحص، وإزالة النتوءات، وأدوات الدعم. يمكن أن تملأ أعمال الروبوتات المتنوعة مخزنًا كاملًا بسرعة.
راجع سرعة دوران المغزل وعزم الدوران ضمن نطاق التشغيل الفعلي. قد تستفيد الأدوات الصغيرة المصنوعة من الألومنيوم من السرعة؛ بينما تتطلب عمليات التشغيل الخشن للفولاذ والمثاقب الكبيرة عزم دوران وثباتًا. أما الأدوات الطويلة المستخدمة في الحُجيرات العميقة فتُسبب بروزًا واهتزازًا.
تُصبح إدارة دورة حياة الأدوات والأدوات المساعدة ذات قيمة كبيرة عندما يُتوقع تشغيل الخلية دون مراقبة أو على عدة منصات نقالة. ويشمل ذلك قياس الأدوات واكتشاف الأدوات المكسورة حيث تعتمد جدوى العمل على الاستعادة التلقائية.

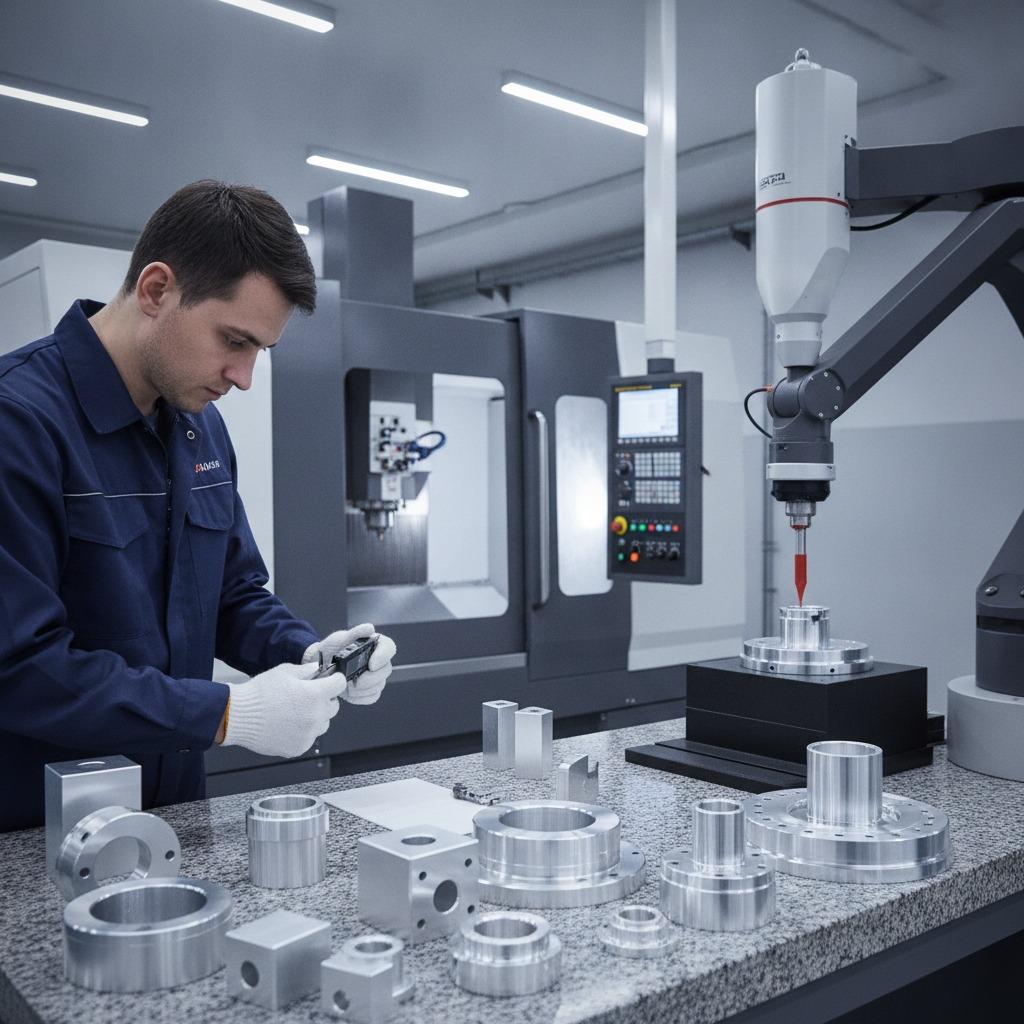

ينبغي أن يعكس الفحص وظيفة التجميع
ينبغي أن يرتبط قبول الآلة بوظيفة جزء الروبوت. حدد الأبعاد التي تؤثر على ملاءمة المحامل، ومحاذاة علبة التروس، وموقع المحرك، واستقامة الوصلات، وقابلية تكرار الواجهة، والتجميع النهائي.
اتفق على معدات الفحص وتوقيت القياس. يمكن استخدام الفحص داخل الماكينة للتحقق من الإعداد والكشف عن الانحراف، ولكن القبول النهائي قد يتطلب استخدام جهاز قياس إحداثيات ثلاثي الأبعاد، أو مقياس قطر داخلي، أو مقياس ارتفاع، أو جهاز اختبار السطح، أو أي طريقة مستقلة أخرى.
قم بقياس الأجزاء الرقيقة أو المعرضة للإجهاد بعد فكها من المثبت. سجل متطلبات درجة الحرارة والاستقرار لأعمال التفاوتات الدقيقة.
تصبح الأتمتة ذات قيمة بعد استقرار العملية.
قد يفكر مصنّعو الروبوتات بطبيعة الحال في أنظمة التحميل الآلي، وأنظمة المنصات، والأبواب الأوتوماتيكية، وفحص وجود القطع، والفحص الدقيق، والتفتيش أثناء عملية التصنيع. تعمل هذه الأنظمة بكفاءة عالية عندما تكون تجهيزات التثبيت، وعمر الأدوات، والتحكم في الرقائق، والبرنامج، ومسار الجودة قابلة للتنبؤ مسبقًا.
حدد فترة التوقف عن العمل وطريقة الاستعادة. ماذا يحدث بعد تلف الأداة، أو فقدان قطعة خام، أو فشل نتيجة الفحص، أو وجود شريحة على جهاز تحديد الموقع، أو انقطاع الدورة؟ قد يؤدي التشغيل الآلي بدون تخطيط للاستعادة إلى زيادة وقت التوقف.
تدعم شركة Zhihe CNC أيضًا مناقشات حول الآلات والأتمتة المخصصة . يجب أن يتضمن الطلب مسار تدفق القطعة، واتجاه التحميل، والمخزن المؤقت، وهدف دورة الإنتاج، وفحوصات الجودة، ومسؤوليات المشغل.
تخطيط الطاقة الإنتاجية: مرونة النموذج الأولي مقابل الإنتاج المتكرر
تُولي ورشة النماذج الأولية أهميةً كبيرةً لسهولة الوصول، وسرعة البرمجة، والشفافية، وسرعة تغيير العمليات. بينما يُولي خط الإنتاج المتكرر أهميةً كبيرةً لاستخدام المغزل، والمنصات، وسعة الأدوات، ومراقبة العمليات، وتقليل التدخل اليدوي.
قدّر ساعات تشغيل المغزل السنوية لكل مجموعة من الأجزاء. أضف ساعات التحميل، والإعداد، والفحص، والانتظار، والتنظيف، وتغيير الأدوات، والصيانة المخططة. سيوضح هذا ما إذا كانت آلة واحدة مرنة، أو عدة آلات مخصصة، أو خلية إنتاج مختلطة هي الاستثمار الأمثل.
استخدم تكلفة القطعة المقبولة بدلاً من وقت الدورة فقط. قد تفقد الدورة الأسرع ميزتها إذا تطلبت المزيد من عمليات الإعداد أو الفحص أو المشغلين أو إعادة العمل.
قائمة التحقق للمشتري
- اختر من ثلاثة إلى خمسة أجزاء روبوتية تمثيلية.
- قم بتصنيفها حسب المادة، والظرف، والميزات، والحجم، وطريقة الإعداد.
- حدد البيانات الأساسية، والتوافقات، والثقوب، والأسطح، ومتطلبات التشطيب.
- قارن بين مسارات VMC وHMC والخمسة محاور والحفر/التثقيب والبوابة عند الاقتضاء.
- قم بتصميم نموذج للتركيبات والأدوات والخلوص الدوراني والتحميل ومسار الرقائق.
- قم بإعداد قائمة كاملة بالأدوات وقائمة الفحص.
- لا تحدد الأتمتة إلا بعد استقرار العملية اليدوية وخطة التعافي.
- قم بإجراء تجربة تمثيلية ووثق الدورة والجودة والتآكل والتدخل.
أخطاء شائعة في الشراء
- باستخدام "الروبوتات" كمواصفات. يجب أن تتطابق الآلة مع المكونات الفعلية.
- شراء آلة واحدة لمجموعات قطع غيار غير متوافقة. قد تحتاج القطع الصغيرة ذات الحجم الكبير والقواعد الثقيلة إلى منصات مختلفة.
- بغض النظر عن تعديلات التصميم، قد يكون التثبيت والبرمجة المرنة أكثر قيمة من التثبيت المخصص للغاية.
- أتمتة عملية غير مستقرة. يجب التحكم أولاً في الرقائق، وعمر الأداة، وتثبيت القطعة، وفحوصات الجودة.
- اختبار عينة بسيطة. يجب أن تتضمن التجربة علاقات الخصائص والمواد التي تشكل خطراً.
- التقليل من شأن القياسات. تؤثر دقة الآلة، وقابلية تكرار التثبيت، وإصدار الأجزاء، وطريقة الفحص جميعها على القبول.
التعليمات
ما هي أفضل آلة CNC لتصنيع قطع غيار الروبوتات؟
لا يوجد تصميم واحد هو الأفضل. قم بمطابقة الآلة مع مجموعة الأجزاء: الحفر والتثقيب للأجزاء الصغيرة التي تتطلب عددًا كبيرًا من الثقوب، وآلة مركزية عمودية للأعمال المنشورية المرنة، وآلة مركزية أفقية للهياكل متعددة الأوجه، وآلة خماسية المحاور للوصول المعقد، وآلة جسرية للهياكل الكبيرة.
هل يمكن لآلة واحدة التعامل مع قطع الروبوتات المصنوعة من الألومنيوم والفولاذ؟
في الغالب نعم، ولكن يجب التحقق من سرعة دوران المغزل ونطاق عزم الدوران، والأدوات، وسائل التبريد، وإدارة الرقائق، والتنظيف، ونسبة ساعات تشغيل المغزل المتوقعة. يجب أن تؤدي الآلة ذات الحلول الوسطية العمل ذي الأولوية بكفاءة.
متى تكون القدرة على استخدام خمسة محاور مفيدة؟
يكون ذلك منطقياً عندما يُلغي عمليات الإعداد المهمة، أو يُقلل من حجم الأدوات، أو يُحسّن الوصول، أو يُشغّل خطوطاً معقدة. ويجب تبرير ذلك برسومات توضيحية والطلب السنوي.
هل ينبغي طلب الأتمتة مع أول آلة؟
يمكن ذلك، شريطة تحديد تدفق الأجزاء، والتجهيزات، وعمر الأدوات، والتحكم في الرقائق، والفحص، وخطة الاستعادة. وإلا، فصمم الآلة والخلية لأتمتة لاحقة.
ما الذي يجب أن يتضمنه المحاكمة؟
استخدم المواد الحقيقية والخصائص المعقدة. سجل الإعداد والأدوات والدورة والتدخل اليدوي وسلوك الرقائق وتآكل الأدوات والقياسات بعد فك التثبيت وأي قيود على العملية.
اطلب مراجعة لجزء من عائلة الروبوتات
لاختيار ماكينة CNC لمكونات الروبوتات ، أرسل إلى شركة Zhihe CNC عدة رسومات توضيحية، وبيانات المواد والحجم، ومسار الإعداد الحالي، والتوافقات الحرجة، وقيود المصنع، وأهداف الأتمتة. اطلب مصفوفة عائلة الأجزاء، وتوصية بالماكينة، وخطة تجريبية، وعرض أسعار مفصل عبر صفحة الاتصال .
