مركز الحفر والتثقيب للإلكترونيات ثلاثية الأبعاد: كيفية تحسين إنتاج الإطارات المصنوعة من الألومنيوم
يجب أن يكون مركز الحفر والتثقيب للإلكترونيات ثلاثية الأبعاد سريعًا، ولكنه يحتاج أيضًا إلى أن يكون دقيقًا بطريقة مناسبة. قد يبدو هذا متناقضًا. مع ذلك، في الإطارات المصنوعة من الألومنيوم الرقيق، يمكن أن تؤدي عمليات التشغيل العنيفة بسهولة إلى اهتزازات أو علامات سطحية أو انحرافات في الأبعاد.
غالبًا ما تكون مكونات 3C خفيفة الوزن ورقيقة ومليئة بالتفاصيل الدقيقة. قد تتقارب الثقوب والأسنان والحواف الجانبية المشذبة والتجاويف والأسطح الدقيقة. قد يؤدي إعداد غير دقيق إلى تشويه المظهر، كما أن حالة قطع غير مستقرة قد تُبطئ خط الإنتاج بأكمله.
ولهذا السبب لا يسأل العديد من موردي 3C ببساطة، "أي آلة سريعة؟" بل يسألون، "أي آلة يمكنها الحفاظ على استقرار أجزاء الألومنيوم الرقيقة عبر دفعات متكررة؟"

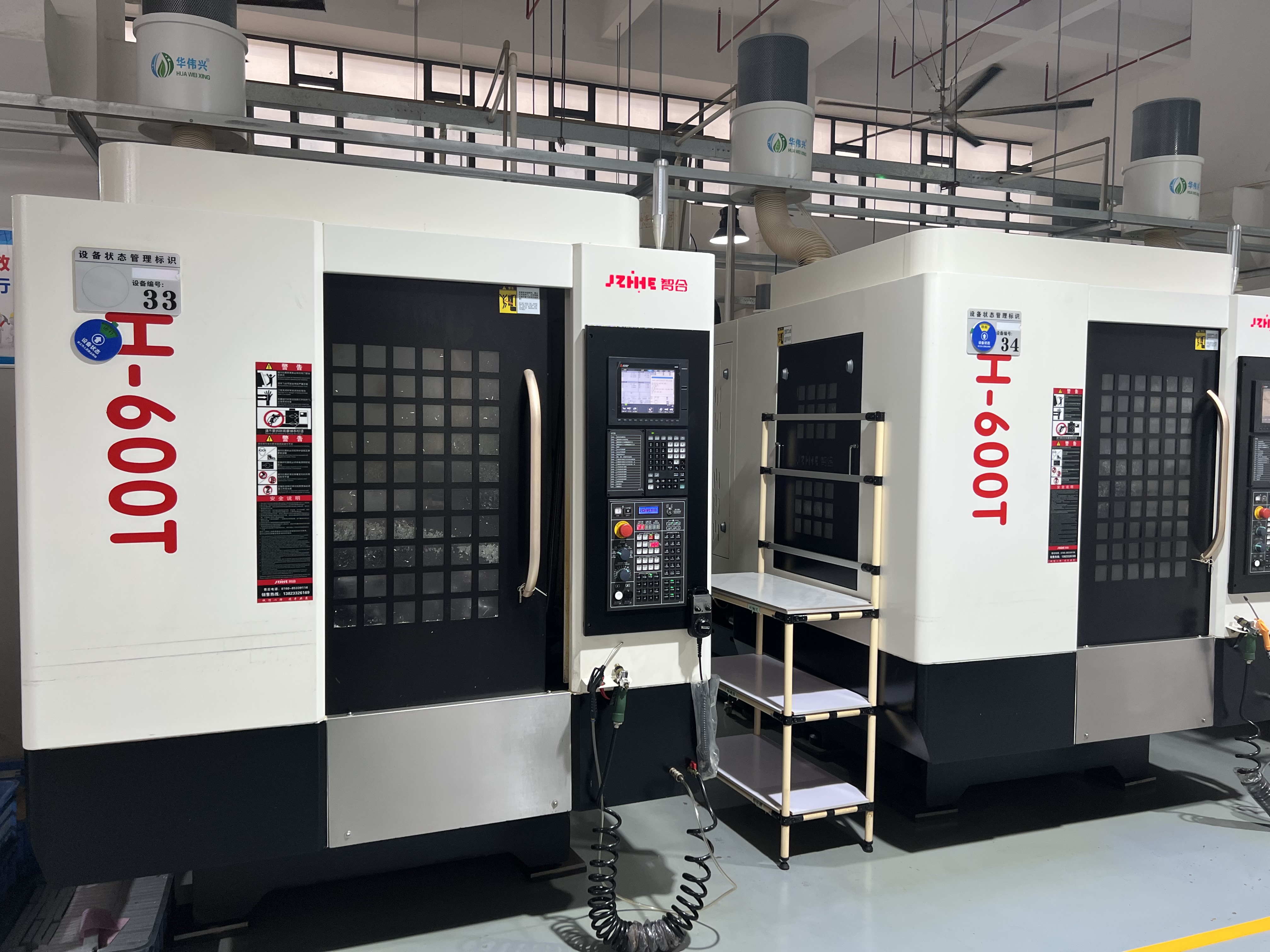

صُمم مركز الحفر والتثقيب ZH-600T لعمليات الحفر والتثقيب والطحن الخفيف عالية السرعة للأجزاء الدقيقة الصغيرة والمتوسطة الحجم، ويتميز بمدى حركة 600/400/300 مم ، ومغزل BT30 ذي الدفع المباشر بسرعة 20000 دورة في الدقيقة ، ووحدة تحكم MITSUBISHI M80VB . تتوافق هذه المواصفات مع الاحتياجات النموذجية لأجزاء الألمنيوم المدمجة، بما في ذلك إطارات الإلكترونيات ثلاثية الأبعاد.
لماذا يصعب تشكيل إطارات الألمنيوم ثلاثية الأبعاد؟
قد يبدو إطار الألمنيوم ثلاثي المكونات بسيطًا من بعيد. لكن ضعه على طاولة آلة، وستتغير الصورة تمامًا.
قد تهتز الجدران الرقيقة. تتطلب الثقوب الصغيرة دقة في تحديد المواقع. يجب الحفاظ على جودة الخيوط ثابتة. يُعد مظهر السطح مهمًا لأن العديد من أجزاء الإلكترونيات الاستهلاكية تُجمّع لاحقًا في هياكل منتجات مرئية أو شبه مرئية. إذا استخدمت العملية خطوات تثبيت كثيرة، فقد تتراكم الأخطاء الصغيرة.
يمكن لمركز التشغيل الآلي العادي إنجاز المهمة في كثير من الأحيان، ولكن ليس دائمًا بكفاءة. تكمن المشكلة الحقيقية في توحيد العملية. فكلما قلّ عدد مرات تحريك القطعة، كلما سهُل الحفاظ على الاتساق.
بالنسبة لمركز التثقيب CNC لإنتاج إطارات الألمنيوم ، يصبح اختيار الماكينة أمراً بالغ الأهمية. تحتاج الماكينة إلى سرعة كافية للعمل بكميات كبيرة، وصلابة كافية للحد من الاهتزاز، وسعة أدوات كافية لتجنب الانقطاعات المتكررة.
كيف يدعم جهاز ZH-600T إنتاج الإلكترونيات 3C
تتضمن صفحة منتج ZH-600T هيكلًا متوسطًا من الألومنيوم لأجهزة الإلكترونيات ثلاثية المكونات، مصنوعًا من سبيكة ألومنيوم 6063، بأبعاد 280 × 160 × 12 مم . وشملت التحديات التي واجهها العملاء عمليات معقدة تتضمن الحفر والتثقيب والطحن الجانبي، وعدم كفاية الصلابة مما تسبب في ظهور علامات اهتزاز، بالإضافة إلى اختناق في الإنتاج حدّ من تلبية الطلبات.
كان الحل هو مركز الحفر والتثقيب ZH-600T، الذي يتميز بمدى حركة 600 × 400 × 300 مم ، وقوة عالية للمحور، وقدرة على إضافة محور رابع لإجراء عمليات تشغيل متعددة الأوجه في عملية واحدة. وتشير الصفحة إلى أن عمليات الحفر والتثقيب والطحن الجانبي أُنجزت في عملية واحدة، وتم التخلص من أخطاء إعادة التثبيت، وإزالة علامات الاهتزاز، وزيادة الإنتاج اليومي من 180 إلى 320 قطعة .
بالنسبة للمشترين في قطاع الأعمال، تُعد هذه الحالة مفيدة لأنها لا تقتصر على الحديث عن السرعة فحسب، بل تربط الآلة بمشاكل الإنتاج الفعلية: تعقيد العملية، والصلابة، وإعادة التثبيت، وجودة السطح، والإنتاج.
لماذا يمكن لإعداد واحد أن يغير العملية بأكملها
في تصنيع إطارات 3C، لا يقتصر وقت الإعداد على كونه مسألة عمالة فحسب، بل يؤثر أيضًا على الهندسة.
عند تثبيت القطعة نفسها عدة مرات، تنطوي كل خطوة تثبيت على مخاطر. قد ينزاح المرجع قليلاً، وقد تتشوه الجدران الرقيقة، وقد لا تتطابق عملية الطحن الجانبي تمامًا مع الثقوب المحفورة والملولبة. قد يكشف الفحص عن المشكلة، ولكن يكون الوقت قد فات بالفعل.
يُمكن لمركز الحفر والتثقيب المزود بدعم اختياري للمحور الرابع أن يُساعد في تقليل هذه المخاطر عندما يتطلب تصميم القطعة الوصول إلى أسطح متعددة. يتضمن جهاز ZH-600T واجهة قياسية للمحور الرابع، مع دعم اختياري للفهرسة أو الطاولة الدوارة.
بالنسبة للمشترين، هذا لا يعني أن كل قطعة من قطع 3C تحتاج إلى محور رابع. بل يعني أن منصة الماكينة تتيح مجالاً لتخطيط عمليات أكثر كفاءة عندما تصبح هندسة القطعة أكثر تعقيداً.
ما الذي يجب على مشتري الشركات مقارنته؟
عند اختيار مركز حفر وتثبيت لتصنيع الإلكترونيات ثلاثية الأبعاد ، ينبغي على المشترين مقارنة أكثر من مجرد طراز الجهاز. يجب أن تشمل المقارنة العملية ما يلي:
| اهتمام المشتري | ما الذي يجب فحصه؟ |
|---|---|
| حجم الجزء | ما إذا كان الإطار مناسبًا لمنطقة السفر والتركيب |
| سمك الجدار | ما إذا كانت عملية التصنيع قادرة على تجنب الاهتزاز |
| عدد الثقوب والخيوط | هل سرعة تغيير الأدوات وسعة مخزن الأدوات كافية؟ |
| متطلبات السطح | ما إذا كان المغزل والعملية يدعمان تشطيبًا مستقرًا |
| حجم الدفعة | هل تبرر تحسينات وقت الدورة الاستثمار؟ |
| ملامح متعددة الأوجه | هل هناك حاجة لدعم المحور الرابع؟ |
| طريقة الفحص | ما إذا تم التحقق من تحديد الموقع وقابلية التكرار |
يُظهر جهاز ZH-600T دقة تحديد موضع تبلغ ±0.005 مم وقابلية تكرار تبلغ ±0.003 مم ، وذلك عند استخدامه مع معدات فحص التداخل الليزري. بالنسبة لموردي الإلكترونيات الاستهلاكية الذين يتعاملون مع ميزات صغيرة متكررة، قد تكون قابلية التكرار هذه أكثر أهمية من دقة القياس لمرة واحدة.
لا تتجاهل تغيير الأدوات والتحكم في الرقائق
تتطلب عملية تشكيل إطارات الألمنيوم ثلاثية الأبعاد عادةً عدة عمليات: الحفر، والتثقيب، والتفريز الجانبي، والشطف، وأحيانًا تجويفًا بسيطًا. إذا انتظرت الآلة وقتًا طويلاً بين الأدوات، فإن وقت الدورة يتأثر سلبًا.
تتضمن المواصفات القياسية لماكينة ZH-600T مخزنًا للأدوات من نوع الذراع بسعة 21 أداة ، وناقلًا للرقائق من نوع السلسلة مع عربة تجميع الرقائق. قد تبدو هذه التفاصيل عادية، لكنها تؤثر على الإنتاج اليومي. فسرعة مناولة الأدوات تحافظ على استمرارية العملية، كما أن تحسين إزالة الرقائق يساعد على منع تراكمها والخدوش وانقطاعات التنظيف.
في مجال إنتاج الإلكترونيات الاستهلاكية، حتى المشاكل السطحية البسيطة قد تستدعي عمليات فحص أو تشطيب إضافية. فالتشغيل النظيف لا يقتصر على المظهر فحسب، بل يحمي الإنتاجية أيضاً.
التعليمات
هل جهاز ZH-600T مناسب فقط للإطارات المصنوعة من الألومنيوم؟
لا. تُدرج صفحة المنتج سبائك الألومنيوم، وسبائك النحاس، والفولاذ الكربوني، والفولاذ منخفض الكربون كمواد قابلة للتطبيق. ومع ذلك، فإن سرعته ونطاق تشغيله الصغير يجعلان منه خيارًا مناسبًا بشكل خاص لقطع الألومنيوم ثلاثية الأبعاد.
هل يمكنها التعامل مع عمليات الحفر والتثقيب والطحن الجانبي معًا؟
نعم، يصف قسم 3C في صفحة المنتج عملية الحفر والتثقيب والطحن الجانبي التي تتم في عملية إعداد واحدة.
لماذا تعتبر الصلابة مهمة بالنسبة لأجزاء 3C ذات الجدران الرقيقة؟
قد يؤدي عدم كفاية الصلابة إلى حدوث اهتزازات وعلامات اهتزاز، خاصةً على الهياكل الرقيقة المصنوعة من الألومنيوم. تساعد عمليات التشغيل المستقرة على تقليل إعادة العمل وتحسين تجانس السطح.
هل ينبغي على المشترين طلب تجربة قصّ القماش؟
نعم. يُعدّ القطع التجريبي من أكثر الطرق العملية للتأكد من تطابق الماكينة والتركيبات والأدوات والمعايير مع القطعة الأصلية. كما توضح صفحة ZH-600T عملية القطع التجريبي قبل الاستلام في منشأة المورّد، وعملية القطع التجريبي النهائية بعد التسليم والتشغيل.
النصيحة الأخيرة
ينبغي تقييم مركز الحفر والتثقيب للإلكترونيات 3C من خلال الطريقة التي يتعامل بها مع إنتاج إطارات الألمنيوم الحقيقية: الجدران الرقيقة، والثقوب المتكررة، وجودة التثقيب، والطحن الجانبي، واستقرار التثبيت، والإنتاج اليومي.
تُوفر ماكينة ZH-600T للمشترين خيارًا مُركزًا لهذا النوع من العمل. فمغزلها عالي السرعة BT30 ذو الدفع المباشر، ونطاق حركتها الصغير، ودعمها الاختياري للمحور الرابع، وميزة التحقق من الدقة، تجعلها مناسبة للمصانع التي تحتاج إلى إنتاج مستقر بدلاً من عمليات تصنيع النماذج الأولية العرضية.
للحصول على أفضل النتائج، أرسل للمورد الرسومات الفعلية، ونوع المادة، ومتطلبات التفاوت، ومواصفات السطح المتوقعة، والإنتاج اليومي المستهدف. يبدأ اختيار الآلة المناسبة بالقطعة نفسها، وليس بالكتالوج.
