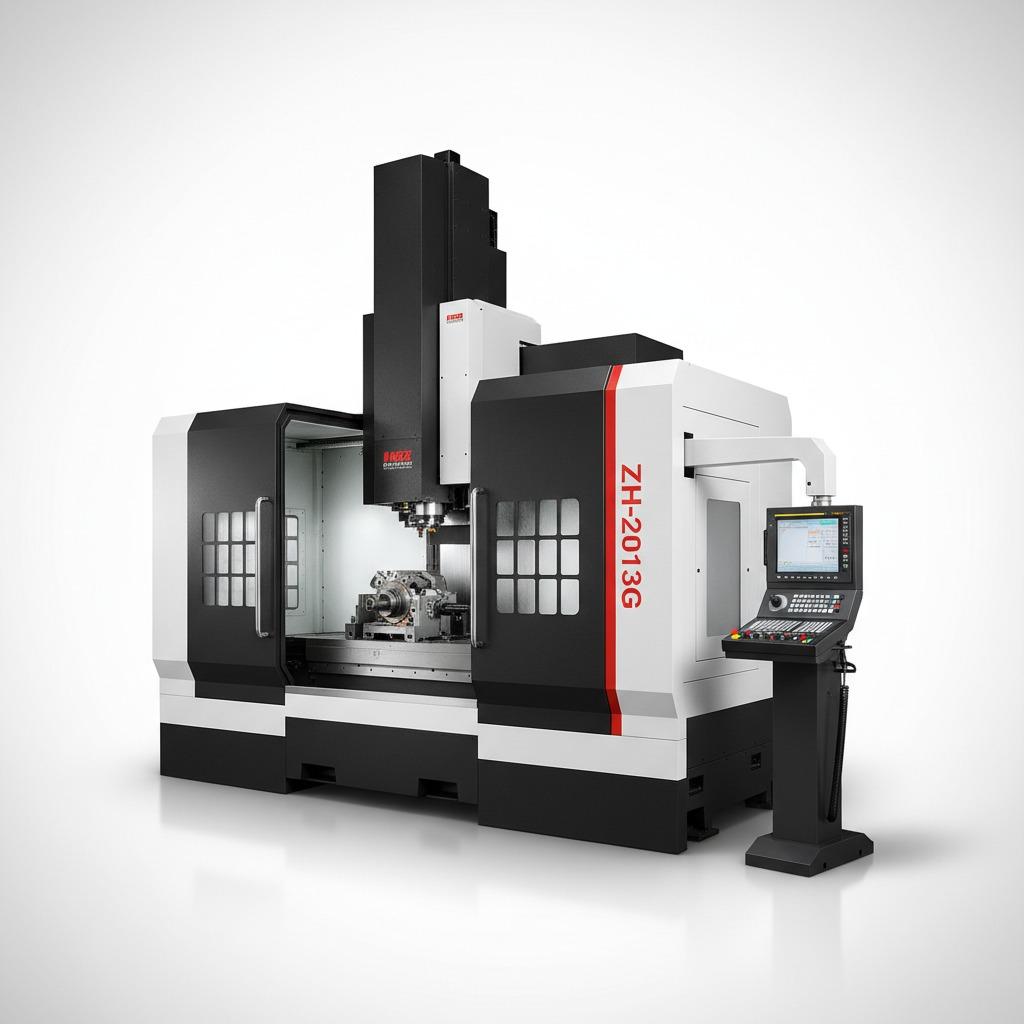

Ein 5-Achs-Bearbeitungszentrum für komplexe Teile ist dann sinnvoll, wenn die Reduzierung von Rüstvorgängen, Bezugsübertragungen, langen Werkzeugen und schwer zugänglichen Bereichen den zusätzlichen Aufwand für Programmierung, Simulation, Kalibrierung, Prüfung, Schulung und Wiederherstellung übersteigt. Die Entscheidung sollte anhand eines Komplexitätsbudgets und nicht allein auf Basis der Geometrie getroffen werden.
Der Kostenplan listet auf, was durch die Fünf-Achs-Bearbeitung entfällt, was hinzukommt und wie die einzelnen Punkte verifiziert werden. Dies hilft dem Einkäufer, sinnvolle simultane oder indexierte Bewegungen von teuren Funktionen zu unterscheiden, die die Teilefamilie, das Team oder das Produktionsvolumen nicht rechtfertigen.
Konto 1: Orientierungen zählen, bevor die Achsen ausgewählt werden
Erfassen Sie jedes Merkmal anhand von Zugriffsrichtung, Bezugspunkt, Werkzeugreichweite, Freiraum, Oberflächengüte und Prüfmethode. Zählen Sie die aktuellen Aufspannungen und die Ausrichtungen zwischen ihnen. Erstellen Sie anschließend den minimalen Ausrichtungsplan, der die kritischen Merkmale erreicht, ohne die Steifigkeit der Vorrichtung oder die Werkzeugfestigkeit zu beeinträchtigen.
Der Nutzen einer Fünf-Achs-Bearbeitung ist am größten, wenn weniger Ausrichtungen die Querschnittsflächenbeziehungen erhalten, Werkzeuge verkürzen, Vorrichtungen reduzieren oder die manuelle Ausrichtung überflüssig machen. Falls das Werkstück dennoch mehrere Entnahmen für Wärmebehandlung, Schleifen, Sonderprozesse oder die Prüfung erfordert, sollten diese Entnahmen in die Gesamtbearbeitungsroute einbezogen werden.
Konto 2: Preis für entfernte Datumsübertragungen
Für jede eliminierte Rüstvorrichtung sind die Arbeiten an der Vorrichtung, die Ausrichtung, die Messarbeiten, die Erstprüfung, die Warteschlange, die Handhabung, die laufende Bearbeitung und die Maße, die den Transfer passieren, zu dokumentieren. Nacharbeit und Ausschuss im Zusammenhang mit der Wiederherstellung der Bezugspunkte sind, sofern verfügbar, anhand der tatsächlichen Daten zu schätzen.
Rechnen Sie nicht die gesamte Rüstzeit als Einsparung an, wenn die Fünf-Achs-Bearbeitung längere Programmierzeiten, komplexere Beladung oder langsameren Zugriff mit sich bringt. Vergleichen Sie die Lieferzeiten der akzeptierten Teile und den Arbeitsaufwand über den gesamten Prozess hinweg.
Konto 3: Test Tool-Reichweitenökonomie
Kürzere Werkzeuge können Steifigkeit, Oberflächengüte, Genauigkeit und Standzeit verbessern. Erstellen Sie eine Zugangs-Heatmap, die zeigt, wo eine Fünf-Achs-Orientierung Werkzeugprojektion, Halterspiel, Kollisionsabstand, Spindelbelastung und Eingriffswinkel verändert. Konzentrieren Sie sich dabei auf die längsten und schwächsten Baugruppen.
| Zugangsbedingung | Potenzieller Wert | Neue Verantwortung |
|---|---|---|
| Kürzeres Werkzeug | Weniger Ablenkung und Rattern | Sichere Ausrichtung und Halterungsmodell |
| Weniger Einrichtungsgegenstände | Geringeres Übertragungs- und Datenrisiko | Leistungsfähigere primäre Werkstückspannung |
| Gleichzeitiger Pfad | Glattere Oberfläche und besserer Zugang | Beitrag, Kinematik, Simulation, Kalibrierung |
| Indexierte Bearbeitung | Kontrollierter Mehrseitenprozess | Rotationspositionierung und Taststrategie |
| Ein-Maschinen-Route | Niedrigere Warteschlange und weniger laufende Arbeiten | Größere Folgen von Ausfallzeiten |
Konto 4: Finanzierung des digitalen Prozesses
Budgetplanung für CAM-Systeme, Validierung der Postprozessoren, Maschinendefinition, Werkzeug- und Haltermodelle, Vorrichtungsmodelle, Simulation, Kollisionsprüfung, Programmtransfer, Versionskontrolle und Datensicherung. Festlegung der Eigentumsverhältnisse der einzelnen digitalen Assets und des Genehmigungsverfahrens für Software- oder Postprozessor-Updates.
Ein 5-Achs-Bearbeitungszentrum für komplexe Teile kann keine kontrollierte Bearbeitungsroute liefern, wenn die digitale Kette unvollständig ist. Überprüfen Sie Drehrichtungen, Endlagen, Rückzüge, Werkzeugmittelpunktverhalten, Werkstücknullpunkte, Antastwerte und sichere Wiederherstellung mit der tatsächlichen Steuerung und Konfiguration.
Konto 5: Reserve-Kalibrierung und Qualitätszeit
Definieren Sie Aufwärmen, Drehkalibrierung, Tastprüfungen, kinematische Überprüfung, Werkzeugmessung, Vorrichtungsprüfung und Inspektion. Identifizieren Sie Maße, die empfindlich auf Drehposition, Werkzeugausrichtung, lange Zyklen, Temperatur und Entspannen reagieren.
Verwenden Sie eine repräsentative Zeitsequenz. Ein kurzer erster Test kann erfolgreich sein, während spätere Teile Abweichungen aufweisen. Verknüpfen Sie die Ergebnisse mit Maschinenzustand, Kalibrierungsstatus, Programm, Vorrichtung, Werkzeugen, Material, Bediener und Zeit.
Konto 6: Schulung und Erholung einbeziehen
Listen Sie die erforderlichen Fähigkeiten für Einrichtung, Werkstücknullpunktkorrektur, Drehbewegung, Simulation, Messtaster, Werkzeugmanagement, Kollisionsvermeidung, Neustart und Fehlerbehebung auf. Definieren Sie, wer einen Neustart nach Werkzeugbruch, Stromausfall, Alarm, Tastspitzenausfall oder Programmstopp während einer simultanen Bewegung genehmigen kann.
Führen Sie Wiederherstellungsübungen in einem kontrollierten Testprogramm durch. Dokumentieren Sie sicheren Rückzug, Achsenstatus, Werkstücknullpunkt, Werkzeug- und Blockposition, Inspektion und Eskalation. Ein schnellerer Normalzyklus kann seinen Wert verlieren, wenn seltene Unterbrechungen lange und unsichere Wiederherstellungszeiten verursachen.
Konto 7: Messung der Kapazitätsfolgen
Die Fertigung auf einer einzigen Maschine kann Wartezeiten verkürzen, birgt aber auch ein höheres Risiko. Berücksichtigen Sie Ladezeit, automatischen Zyklus, manuelle Tätigkeiten, Werkzeugwechsel, Kalibrierung, Inspektion, Reinigung, Wartung, Umrüstung und die erwartete Wiederherstellungszeit. Vergleichen Sie gegebenenfalls einen langen, integrierten Zyklus mit zwei aufeinander abgestimmten Arbeitsgängen.
Prüfen Sie die Fünf-Achs-Bearbeitungszentren und die Plattform für komplexe Bauteile als Architekturreferenzen und fordern Sie dann konfigurationsspezifische Nachweise an.
Komplexitätsbudget bewerten
- Wertzuwächse: Wegfall von Rüstvorgängen, kürzere Werkzeugwege, verbesserter Zugang, geringere Wartezeiten, weniger Vorrichtungen, bessere Datenkontrolle.
- Komplexitätsbelastungen: CAM, Nachbearbeitung, Simulation, Kalibrierung, Inspektion, Schulung, Wiederherstellung, Wartung, konzentrierte Ausfallzeiten.
- Nachweisstatus: nachgewiesen, angenommen, offen oder außerhalb des Lieferantenbereichs.
- Entscheidungsregel: Genehmigung nur dann, wenn kritische Gutschriften messbar sind und kritische Belastungen Verantwortliche und Kontrollmechanismen haben.
Wenn die Fünf-Achsen-Route nicht die beste ist
Fünf-Achs-Bearbeitung ist nicht automatisch die beste Lösung, wenn Funktionen in ein oder zwei stabilen Aufspannungen verfügbar sind, die Losgröße für die Entwicklung digitaler Prozesse zu klein ist, die Vorrichtungen einfach bleiben, dem Team die Unterstützung für sichere Programmierung und Fehlerbehebung fehlt oder ein Drei-Achs-, Horizontal-, Vertikal- oder Portalverfahren ein geringeres Gesamtrisiko bietet. Vergleichen Sie nur Teilefamilien.
Häufig gestellte Fragen
Erfordert eine komplexe Form immer eine gleichzeitige Bewegung auf fünf Achsen?
Nein. Indexierte Bearbeitung kann den erforderlichen Zugriff und die Bezugssteuerung bei einfacherer Programmierung und Validierung ermöglichen.
Was sollte eine Zugriffs-Heatmap enthalten?
Zeigen Sie die Merkmalsrichtung, die Werkzeugprojektion, den Halterabstand, den Kollisionsabstand, den Vorrichtungsschatten, die Spindelbelastung und die vorgeschlagene Ausrichtung an.
Warum sollte die Wertschöpfungskette in die Kaufentscheidung einbezogen werden?
Unterbrechungen auf fünf Achsen können eine sorgfältige Zustandsprüfung erfordern. Wiederherstellungszeit, Fachkenntnisse und Risiko beeinflussen die tatsächliche Verfügbarkeit und die akzeptierte Leistung.
Wie sollte ein Postprozessor akzeptiert werden?
Validieren Sie es anhand der tatsächlichen Maschine, Steuerung, Kinematik, Grenzwerte, Drehrichtungen, des Werkzeugmittelpunktverhaltens und repräsentativer Programme.
Reichen Sie ein Komplexitätsbudget ein
Um ein 5-Achs-Bearbeitungszentrum für komplexe Teile zu evaluieren, senden Sie uns bitte die Zeichnungen, das Rohling, das Material, die aktuellen Aufspannungen, die Zugangsrichtungen, die längsten Werkzeuge, die kritischen Querschnittsflächen, die Oberflächengütevorgaben, die Losgröße, das Jahresvolumen, die CAM- und Nachbearbeitungsumgebung, den Prüfplan, die Qualifikation des Bedieners und die Erwartungen an die Wiederherstellungszeit. Nutzen Sie unser Kontaktformular , um eine Einweisung, Konfiguration und einen Probelauf anzufordern.
