5-Achs-Drehbearbeitungszentrum: Was Käufer vor der Investition in die Fertigung komplexer Teile prüfen sollten
Ein 5-Achs-Drehbearbeitungszentrum ist selten eine Spontananschaffung. In den meisten Betrieben kommt es erst dann zur Diskussion, wenn ein Produktionsproblem bereits zu kostspielig geworden ist, um es zu ignorieren.
Vielleicht benötigt der aktuelle Prozess drei oder vier Aufspannungen. Vielleicht fallen komplexe Teile bei der Qualitätskontrolle immer wieder durch, weil sich der Bezugspunkt zwischen den Aufspannungen verschiebt. Vielleicht sammeln sich in tiefen Kavitäten Späne und beschädigen die Werkzeuge. Vielleicht erfordern gekrümmte Oberflächen zu viel manuelles Polieren. Oder vielleicht versucht der Betrieb, höherwertige Aufträge in der Luft- und Raumfahrt, der Medizintechnik, dem Präzisionsformenbau, dem Automobil-Turbogehäusebau oder der Optik zu gewinnen, aber die bestehende Maschinenausstattung behindert ihn dabei.
Aus Käufersicht lautet die Frage nicht einfach: „Brauchen wir fünf Achsen?“
Die wichtigere Frage lautet: Wird eine 5-Achs-Maschine den Aufwand für Handhabung, Nacharbeit, Inspektion und Rüstvorgänge so weit reduzieren, dass sich die Investition lohnt?

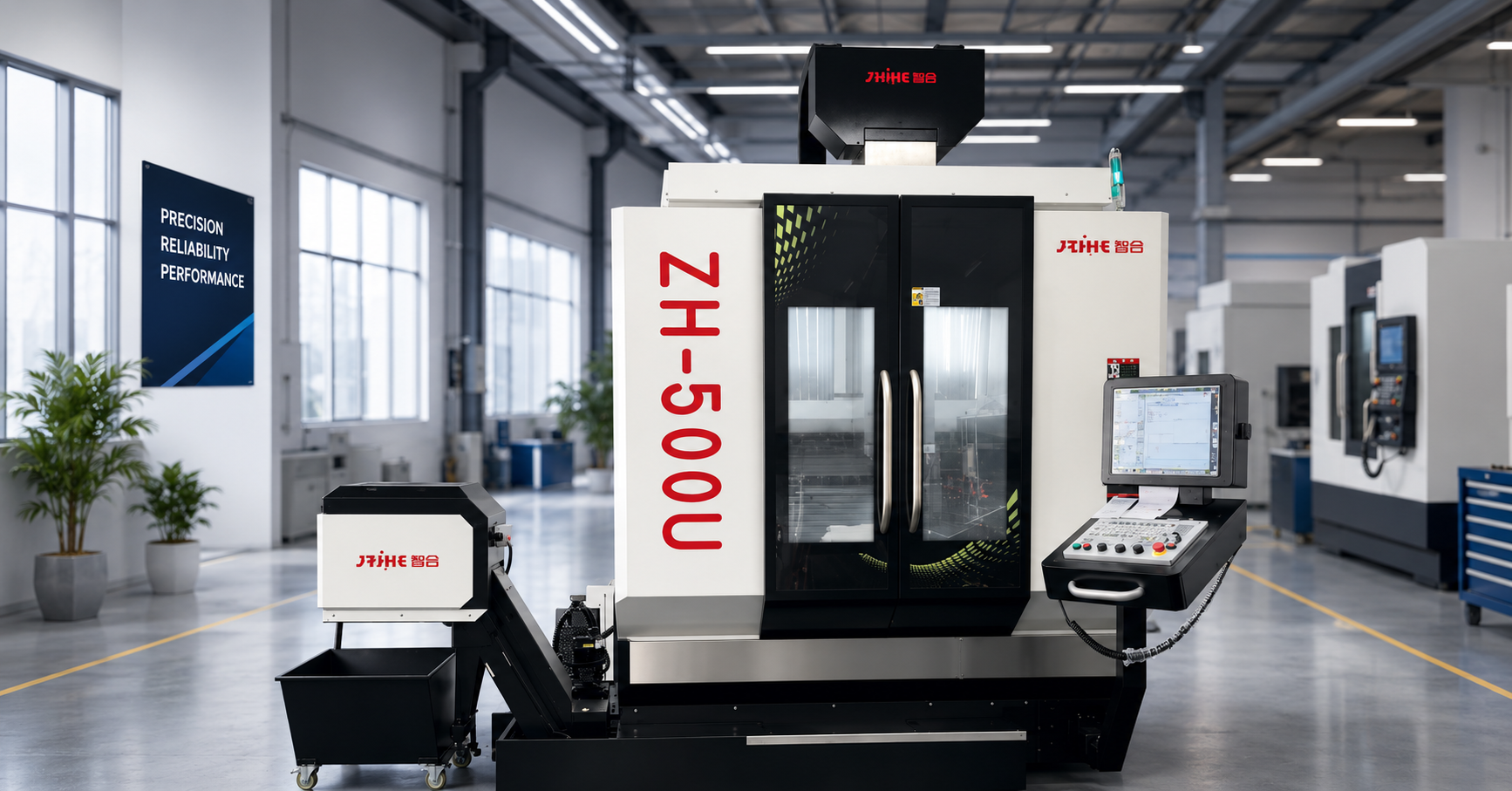

Hier lohnt sich die nähere Betrachtung einer Maschine wie des 5-Achs-Drehtisch-Bearbeitungszentrums ZH-500U . Laut Produktseite von Zhihe CNC ist die ZH-500U für die hochpräzise, mehrseitige Bearbeitung komplexer Bauteile konzipiert. Zu ihren wichtigsten Spezifikationen gehören ein Verfahrweg von 750 / 880 / 600 mm (X/Y/Z) , ein Drehtisch mit Ø 500 mm , eine maximale Tischlast von 300 kg , eine elektrische Spindel vom Typ BBT40 mit 20.000 U/min , ein Spindelmotor mit 20 kW Leistung und das 5-Achs-CNC-System LYNUC .
Für einen Käufer sind diese Zahlen nicht nur technische Details. Sie helfen, praktische Fragen zu beantworten: Passt das Teil? Können die Drehachsen den erforderlichen Winkel halten? Unterstützt die Spindel sowohl Drehzahl als auch Steifigkeit? Und kann die Maschine die tatsächliche Materialmischung verarbeiten?
Warum Käufer sich für die 5-Achs-Drehbankbearbeitung entscheiden
Ein Standard-3-Achs-Bearbeitungszentrum kann nach wie vor viele gute Teile fertigen. Es ist vertraut, einfacher zu programmieren und oft günstiger in der Anschaffung. Sobald die Teile jedoch komplexer werden, treten die versteckten Kosten für mehrere Aufspannungen zutage.
Jeder erneute Spannvorgang birgt Risiken. Der Bediener muss das Werkstück neu positionieren. Die Bezugsebene muss neu festgelegt werden. Der nächste Bearbeitungsschritt muss mit den vorherigen Flächen übereinstimmen. Eine spätere Inspektion kann zwar einen Fehler aufdecken, bis dahin sind jedoch bereits Maschinenzeit, Werkzeugkosten, Arbeitsaufwand und Materialaufwand entstanden.
Ein 5-Achs-Bearbeitungszentrum mit Schwenklagerung ermöglicht das Neigen und Drehen des Werkstücks bei gleichzeitiger Fixierung. Das ZH-500U verfügt über einen A-Achsen-Drehtisch mit ±110° DDR-Direktantrieb und zwei Motoren sowie einen C-Achsen-Drehtisch mit 360° DDR-Direktantrieb . Die Positioniergenauigkeit der A- und C-Achse beträgt ±152 mm , die Wiederholgenauigkeit ±76 mm .
Das ist wichtig, weil Käufer nicht für die Achsenbewegung als Funktion bezahlen. Sie bezahlen für weniger Rüstvorgänge, eine höhere Konsistenz bei der Bearbeitung mehrerer Flächen und eine stabilere Bearbeitung komplexer Oberflächen.
Bei Bauteilen mit schrägen Bohrungen, gekrümmten Oberflächen, mehreren Bezugsflächen, turbinenartiger Geometrie, tiefen Taschen oder engen Flächenbeziehungen kann dieser Unterschied darüber entscheiden, ob der Auftrag rentabel ist.
Was Käufer zuerst prüfen sollten: Passgenauigkeit der Teile und Tischkapazität
Bevor Käufer nach dem Preis fragen, sollten sie sich zunächst das Werkstück ansehen.
Die Produktseite der ZH-500U gibt eine maximale Werkstückkapazität von 650 × 500 × 450 mm , einen Schwenktisch mit Ø 500 mm und eine Tischlast von 300 kg an. Dies bietet Käufern einen praktischen Ausgangspunkt.
Die Werkstückgröße allein reicht jedoch nicht aus.
Ein Bauteil kann zwar auf dem Papier passen, sich aber dennoch als schwierig zu bearbeiten erweisen, wenn Vorrichtungen, Werkzeuglänge, Neigungsbereich und Kollisionsfreiraum berücksichtigt werden. Bei der Fünf-Achs-Bearbeitung reagiert der Freiraum besonders empfindlich, da sich der Tisch dreht und neigt. Eine Vorrichtung, die in einer Drei-Achs-Aufbereitung gut funktioniert, kann bei der Fünf-Achs-Bearbeitung den Werkzeugzugang blockieren.
Vor der Auswahl eines 5-Achs-Drehbearbeitungszentrums sollten Käufer Folgendes beachten:
| Käufer-Kontrollpunkt | Warum das wichtig ist |
|---|---|
| Maximale Teilegröße | Prüft, ob das Werkstück in den Verfahr- und Drehbereich passt. |
| Teilgewicht | Die maximale Tischlast muss eingehalten werden. |
| Leuchtenhöhe | Beeinträchtigt die Werkzeugreichweite und den Kollisionsschutz. |
| Werkzeuglänge | Lange Werkzeuge können die Steifigkeit verringern oder zu Interferenzen führen. |
| Bearbeitungsflächen | Zeigt, ob ein Fünf-Achsen-Zugang tatsächlich erforderlich ist. |
| Material | Beeinflusst Spindel, Werkzeug, Kühlmittel und Schnittstrategie |
| Toleranzziel | Hilft bei der Beurteilung, ob die Drehgenauigkeit ausreichend ist. |
Eine 5-Achs-Maschine sollte auf die gängigen Werkstücktypen abgestimmt sein, nicht nur auf das größtmögliche Werkstück. Hier unterlaufen manchen Käufern ein kostspieliger Fehler: Sie wählen eine Maschine basierend auf einem extremen Werkstück und stellen dann fest, dass sie im täglichen Arbeitsablauf nicht effizient genutzt wird.
Drehgenauigkeit ist kein kleines Detail
Für Käufer, die komplexe Teile bearbeiten, ist die Rundlaufgenauigkeit oft wichtiger, als es zunächst scheint.
Bei der Mehrseitenbearbeitung ist die Beziehung zwischen den Flächen entscheidend. Eine Bohrung auf einer Fläche muss möglicherweise mit einer Tasche auf einer anderen Fläche übereinstimmen. Ein gekrümmtes Profil muss unter Umständen einen gleichmäßigen Übergang bei Drehung aufweisen. Sind die Drehachsen nicht konsistent, kann das Werkstück eine Messgröße erfüllen, eine andere jedoch nicht.
Die ZH-500U verwendet DDR-Direktantriebs-Drehachsen und gibt eine Positioniergenauigkeit der Drehachse von ±6" und eine Wiederholgenauigkeit von ±3" an. Auf der Webseite wird außerdem erwähnt, dass ein Bogensekunden-Kalibrator zur Überprüfung der Positioniergenauigkeit und Wiederholgenauigkeit der Drehachse verwendet wird.
Aus Käufersicht sind solche Details bei der Abnahme wichtig. Fragen Sie nach der Prüfung der Rundlaufgenauigkeit. Erkundigen Sie sich, ob Probeschnitte an einem ähnlichen Werkstück durchgeführt werden können. Fragen Sie nach dem Verhalten der Maschine nach der Installation, nicht nur während der Werksvorführung.
Auf der Seite ZH-500U werden außerdem eine Positioniergenauigkeit von ±0,005 mm und eine Wiederholgenauigkeit von ±0,003 mm angegeben. Zur Überprüfung der Genauigkeit in X/Y/Z, der Wiederholgenauigkeit, des Steigungsfehlers, der Rundheit und der Servoanpassung werden Laserinterferometer und Kugelstabprüfgeräte verwendet.
Eine solche Überprüfung bietet Käufern eine bessere Grundlage für technische Diskussionen als die Angaben in der Broschüre allein.
Die Spindel: Geschwindigkeit, Leistung und tatsächliche Schneidanforderungen
Die ZH-500U ist mit einer elektrischen Spindel BBT40-Φ150 ausgestattet, die für 20.000 U/min ausgelegt ist und über eine Spindelmotorleistung von 20 kW verfügt.
Ein Käufer wird vielleicht als erstes die Drehzahl von 20.000 U/min bemerken. Das ist verständlich. Eine hohe Spindeldrehzahl ist hilfreich bei Aluminiumteilen, gekrümmten Oberflächen, Schlichtbearbeitungen, kleinen Werkzeugen und präziser Konturierung. Doch die Drehzahl ist nicht alles.
Komplexe Bauteile erfordern oft sowohl Schrupp- als auch Schlichtbearbeitung. Bauteile für die Luft- und Raumfahrt sowie die Medizintechnik benötigen unter Umständen eine stabile Konturierung. Präzisionsformen erfordern möglicherweise glatte Oberflächenübergänge. Turboladergehäuse für Automobile erfordern unter Umständen eine kontrollierte Bearbeitung im Bereich gekrümmter Strömungskurven. Eine Spindel muss die tatsächliche Werkzeugstrategie unterstützen und nicht nur die maximale Drehzahl.
Käufer sollten fragen:
| Spindelfrage | Warum das wichtig ist |
|---|---|
| Ist die Spindel für das Material geeignet? | Aluminium, Titan, Edelstahl und Superlegierungen werden anders geschnitten |
| Welche Werkzeugdurchmesser werden erwartet? | Kleine Werkzeuge profitieren von Geschwindigkeit; größere Werkzeuge benötigen Stabilität. |
| Wie wird die Spindelkühlung gehandhabt? | Hitze beeinträchtigt die Genauigkeit bei Langzeitzyklen |
| Ist die Spindel nur für die Schlichtbearbeitung geeignet oder auch für die Vorschruppbearbeitung? | Auswirkungen auf die Prozessplanung |
| Welcher Werkzeughalterstandard wird verwendet? | BBT40 beeinträchtigt die Kompatibilität des Werkzeugsystems |
| Welche Wartungsleistungen werden angeboten? | Elektrische Spindeln erfordern die richtige Pflege |
Das Ziel des Käufers sollte einfach sein: eine Spindel wählen, die zum Werkstück passt, und nicht eine Spindel, die nur in einer Überschrift beeindruckend aussieht.
Warum die Chipsteuerung die tägliche Produktivität beeinflussen kann
Die Spankontrolle erscheint oft weniger wichtig als die Achsengenauigkeit oder die Spindeldrehzahl. In der realen Produktion kann sie jedoch das Detail sein, das den Prozess am Laufen hält.
Komplexe 5-Achs-Teile weisen häufig Hohlräume, enge Taschen, gekrümmte Oberflächen und schwer zu reinigende Bereiche auf. Eine unzureichende Späneabfuhr kann Werkzeuge beschädigen, Oberflächen verkratzen und den Bediener zum Anhalten des Zyklus zwingen. Die Standardausstattung der ZH-500U umfasst einen spiralförmigen Späneförderer mit Spänewagen und ein Kühlsystem mit zwei Tauchpumpen für Hochdruckwasser , von denen eine speziell für die Späneabfuhr vorgesehen ist.
Das Beispiel des 5G-Kommunikations-Hohlraumfilters auf der Produktseite verdeutlicht die Bedeutung dieser Lösung. Der Kunde hatte Probleme mit der Spanabfuhr bei der Bearbeitung tiefer Hohlräume, was zu Werkzeugausbrüchen und bis zu acht Werkzeugwechseln pro Werkstück führte. Mit der Lösung ZH-500U konnten laut Produktseite die Werkzeugwechsel auf zwei pro Werkstück reduziert, die Werkzeugkosten um 60 % gesenkt und das Nachpolieren nach der Verbesserung der Oberflächenrauheit von Ra 3,2 auf Ra 0,8 überflüssig gemacht werden.
Für den Käufer ist dies ein wichtiger Hinweis: Spanabfuhr ist keine reine Reinigungsmaßnahme. Sie beeinflusst Werkzeugkosten, Oberflächenqualität, Zykluszeit und Ausbeute.
Anwendungsbeispiel: Hohlraumfilter für 5G-Kommunikationsbasisstationen
Ein Fallbeispiel auf der Produktseite betrifft einen Hohlraumfilter aus der Aluminiumlegierung 6061 für 5G-Basisstationen mit Werkstückabmessungen von Φ480 × 120 mm . Zu den aufgeführten Kundenproblemen zählten mehrfaches Aufspannen, ein kumulativer Positionierfehler von ±0,05 mm , unzureichende Spanabfuhr bei der Bearbeitung tiefer Hohlräume, Werkzeugausbrüche, eine Oberflächenrauheit von Ra 3,2 und eine Zykluszeit von ca. 65 Minuten pro Stück .
Die vorgeschlagene ZH-500U-Lösung nutzte einen 500-mm-Drehtisch für die simultane 5-Achs-Bearbeitung in einer Aufspannung, die elektrische Spindel BBT40 mit 20.000 U/min und 20-kW-Motor , eine Wiederholgenauigkeit der A/C-Achse von ±3" sowie zwei Hochdruckwasserpumpen zur Späneabfuhr. Zu den auf der Seite aufgeführten Ergebnissen zählen ein kumulativer Positionierfehler von ±0,012 mm , Werkzeugwechsel auf 2 pro Werkstück reduziert, eine Oberflächenrauheit von Ra 0,8 verbessert, die Zykluszeit auf 38 Minuten verkürzt, der Wirkungsgrad um 42 % gesteigert und die Ausbeute von 82 % auf 96 % verbessert.
Dieser Fall ist deshalb wertvoll, weil er widerspiegelt, worauf es den Käufern wirklich ankommt: weniger Spannvorgänge, weniger Werkzeugausfälle, weniger Polieren, kürzere Zykluszeiten und eine höhere Ausbeute.
Eine gute Maschinenwahl sollte sich in diesen Zahlen widerspiegeln, nicht nur in der Broschüre.
Was Käufer vor der Bestellung fragen sollten
Ein 5-Achs-Drehbearbeitungszentrum ist eine bedeutende Investition. Vor Vertragsabschluss sollten Käufer reale Produktionsdaten bereithalten und gezielte Fragen stellen.
| Käuferfrage | Warum das wichtig ist |
|---|---|
| Kann mein Werkstück in einer Aufspannung fertiggestellt werden? | Zeigt, ob die Fünf-Achs-Bearbeitung einen echten Wert liefert. |
| Welche Leuchte wird empfohlen? | Die Konstruktion von Vorrichtungen beeinflusst Zugänglichkeit, Genauigkeit und Kollisionsrisiko |
| Kann ein Probeschnitt durchgeführt werden? | Prüft die Passung von Maschine, Werkzeug und Prozess |
| Wie werden Drehachsen geprüft? | Bestätigt die Genauigkeit und Wiederholgenauigkeit der Klimaanlagenachse |
| Welche Materialien hat die Maschine zuvor verarbeitet? | Hilft dabei, die Erfahrung mit Aluminium, Titan, Edelstahl oder Superlegierungen zu beurteilen. |
| Welche Unterstützung ist nach der Lieferung inbegriffen? | Auswirkungen auf Installations-, Schulungs- und Inbetriebnahmezeit |
| Wie sieht der Liefer- und Verpackungsplan aus? | Wichtig für ausländische Käufer |
Auf der Produktseite ZH-500U ist angegeben, dass Käufer nach Montage und Inbetriebnahme beim Lieferanten eine Vorabnahmeprüfung durchführen können. Die endgültige Abnahmeprüfung erfolgt nach Lieferung, Installation und Inbetriebnahme beim Käufer. Die Garantiezeit beginnt nach erfolgreicher Endabnahme.
Dieser Prozess ist wichtig. Er ermöglicht beiden Seiten, die Maschinenleistung vor Beginn der Serienproduktion zu überprüfen.
Kommerzielle Bedingungen, die Käufer beachten sollten
Die Produktleistung ist nur ein Teil der Kaufentscheidung. Lieferung, Installation, Schulung, Garantie und Ersatzteile beeinflussen ebenfalls den Gesamtwert des Produkts.
Auf der Produktseite des ZH-500U werden folgende Angaben gemacht: Lieferzeit ca. 45–60 Werktage nach Anzahlung und Vertragsunterzeichnung, Standard-Exportverpackung in Holzkisten mit Feuchtigkeits-, Stoß- und Rostschutzbehandlung, See- oder Luftfrachtoptionen, Installation und Inbetriebnahme vor Ort durch Ingenieure des Lieferanten, kostenlose 2–3-tägige Schulung vor Ort, 12 Monate Garantie ab Endabnahme und langfristige Lieferung von Originalersatzteilen.
Für Käufer aus Übersee sollten diese Bedingungen frühzeitig geprüft werden. Auch eine technisch geeignete Maschine kann, wenn der Support mangelhaft ist, zu Verzögerungen führen.
Häufig gestellte Fragen
Ist ein 5-Achs-Drehbearbeitungszentrum immer besser als eine 3-Achs-Maschine?
Nein. Eine 3-Achs-Maschine ist besser geeignet, wenn das Werkstück mehrseitige Bearbeitung, komplexe Konturen, Winkelmerkmale oder eine Reduzierung der Rüstzeiten erfordert. Für einfache Platten oder Halterungen kann eine 3-Achs-Maschine wirtschaftlicher sein.
Warum ist der Zapfentisch wichtig?
Der Schwenktisch ermöglicht das Neigen und Drehen des Werkstücks, wodurch mehr Merkmale in einer Aufspannung bearbeitet werden können. Dies reduziert Bezugsfehler und verbessert die Gleichmäßigkeit der Flächen.
Für welche Branchen eignet sich der ZH-500U?
Auf der Produktseite werden Luft- und Raumfahrt, Präzisionsformen, Turboladergehäuse für die Automobilindustrie, Medizintechnik und Optik als Zielbranchen genannt.
Was sollten Käufer vor der Angebotsanfrage einreichen?
Senden Sie Zeichnungen, Materialangaben, Teileabmessungen, Toleranzanforderungen, Oberflächengütevorgaben, aktuelle Prozessprobleme, Vorrichtungsanforderungen und das erwartete Produktionsvolumen.
Abschluss
Ein 5-Achs-Drehbearbeitungszentrum sollte anhand der tatsächlichen Produktionsprobleme des Käufers und nicht allein nach dem Aussehen der Maschine bewertet werden. Der Wert liegt nicht allein in der Fünf-Achs-Bewegung. Er besteht vielmehr in weniger Aufspannungen, besserer Bezugspunktkontrolle, glatteren, komplexen Konturen, verbesserter Späneabfuhr, kürzeren Zykluszeiten und geringerem Ausschussrisiko.
Die ZH-500U bietet eine praktische Referenz für Anwender, die komplexe Teile aus Aluminium, Titan, Edelstahl, Superlegierungen oder technischen Kunststoffen bearbeiten. Ihr Verfahrweg von 750/880/600 mm , der Schwenktisch mit Ø 500 mm , die A-Achse mit ±110° Verfahrweg, der DDR-Direktantrieb mit 360° Verfahrweg in der C-Achse , die elektrische Spindel BBT40 mit 20.000 U/min , die LYNUC 5-Achsen-Steuerung , die geprüfte Positioniergenauigkeit und die Ergebnisse aus realen Anwendungsfällen machen sie ideal für die Evaluierung in der Fertigung komplexer Teile.
Der beste nächste Schritt ist nicht, gleich nach dem niedrigsten Preis zu fragen. Stattdessen sollten Sie die Teilezeichnung senden und fragen, ob diese Maschine Ihren aktuellen Prozess verbessern kann.
