CNC-Bohr- und Gewindeschneidmaschine für Automobilkomponenten: Wie man Zykluszeiten und Nacharbeit reduziert
Eine CNC-Bohr- und Gewindeschneidmaschine für Automobilkomponenten muss mehr leisten als nur Löcher und Gewinde zu bohren. In den Lieferketten der Automobilindustrie liegt der eigentliche Druck in der Chargenstabilität. Die Teile müssen schnell gefertigt werden können, gleichzeitig aber auch eine gleichbleibende Oberflächenqualität, zuverlässige Abmessungen und eine reproduzierbare Prozesssteuerung gewährleisten.
Hier werden viele Käufer vorsichtig. Eine Maschine, die bei einer kurzen Vorführung schnell wirkt, kann sich nach wochenlangem Produktionsbetrieb anders verhalten. Werkzeugwechsel, Leerlaufbewegungen, Späneansammlungen, Oberflächenabweichungen und kleine Positionierungsfehler können den Gewinn eines Auftrags schmälern.
Für die Bearbeitung von Aluminiumbauteilen im Automobilbereich muss ein Bohr- und Gewindeschneidzentrum ein optimales Verhältnis zwischen Geschwindigkeit und Wiederholgenauigkeit gewährleisten. Es muss zudem die Arbeitsabläufe in realen Produktionsstätten unterstützen: Serienfertigung, Vorrichtungswechsel, Qualitätskontrollen und Lieferdruck.

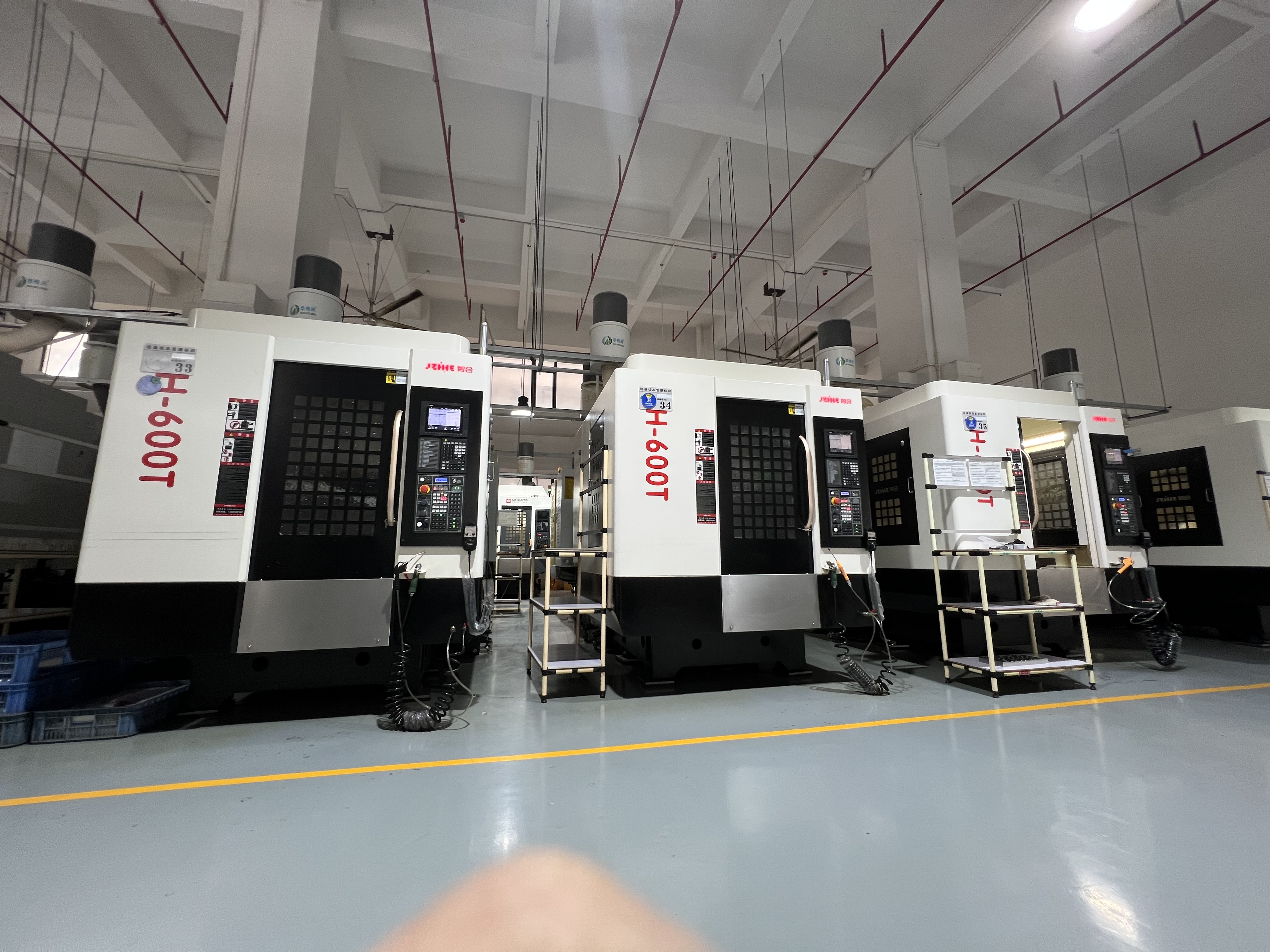

Das Bohr- und Gewindeschneidzentrum ZH-600T ist für die hocheffiziente Serienfertigung ausgelegt und zielt unter anderem auf die Automobilindustrie ab. Zur Kernkonfiguration gehören ein Verfahrweg von 600/400/300 mm in X/Y/Z-Richtung , eine BT30-Direktantriebsspindel mit 20.000 U/min , ein Eilgang von 48 m/min und eine MITSUBISHI M80VB CNC-Steuerung .
Warum Automobilteile mehr als nur Schnittgeschwindigkeit benötigen
Automobilbauteile weisen häufig eine Kombination aus wiederholten Bohrungen, Gewinden, Dichtflächen, Aussparungen und Montageflächen auf. Wenn ein Arbeitsschritt instabil wird, tritt das Problem möglicherweise nicht sofort auf. Es kann sich erst später bei der Montage, der Dichtheitsprüfung, der Oberflächeninspektion oder der Chargenqualitätskontrolle bemerkbar machen.
Deshalb sollten Käufer nicht nur nach der maximalen Spindeldrehzahl fragen. Sie sollten sich nach dem gesamten Prozess erkundigen:
Kann die Maschine die Nebenzeiten verkürzen?
Kann es die Lochpositionen stabil halten?
Kann es wiederholte Werkzeugwechsel bewältigen, ohne die Produktionslinie zu verlangsamen?
Kann es Nacharbeiten aufgrund instabiler Oberflächenbeschaffenheit reduzieren?
Das sind praktische Fragen. Und zugleich wirtschaftliche. Ausschuss, Ausfallzeiten und Nacharbeit sind keine technischen Details, die man vernachlässigen sollte; sie wirken sich direkt auf Lieferzeiten und Kosten aus.
Ventilgehäuse aus Aluminium für die Automobilindustrie
Die Produktseite der ZH-600T umfasst ein Ventilgehäuse aus der Aluminiumlegierung ADC12 für die Automobilindustrie mit Werkstückabmessungen von 350 × 250 × 120 mm . Zu den Herausforderungen des Kunden zählten eine zu lange Zykluszeit von ca. 15 Minuten pro Stück , häufige Werkzeugwechsel, die zu Ausfallzeiten führten, und eine instabile Oberflächengüte, die bei einigen Chargen Nachbearbeitungen erforderlich machte.
Die vorgeschlagene Lösung nutzte das Bohr- und Gewindeschneidzentrum ZH-600T mit einer 20.000 U/min Direktantriebsspindel , einem 21-fach Werkzeugmagazin , einer Werkzeugwechselzeit von 1,8 Sekunden , einem Eilgang von 48 m/min und einer Positioniergenauigkeit von ±0,005 mm . Die erzielten Ergebnisse waren eine Reduzierung der Zykluszeit auf unter 8 Minuten , eine Verringerung der Werkzeugwechselzeit um 70 % , eine Stabilisierung der Oberflächenrauheit bei Ra 1,6 und eine Steigerung der Ausbeute von 92 % auf 98,5 % .
Dieser Fall ist für Käufer nützlich, da er die Geräteauswahl mit messbaren Produktionsproblemen verknüpft: Zeitaufwand, Ausfallzeiten, Oberflächenqualität und Ausbeute.
Warum ist ZH-600T für Automobilzulieferer relevant?
Ein Bohr- und Gewindeschneidzentrum für Automobilteile wird in der Regel dann gewählt, wenn der Auftrag viele gebohrte und mit Gewinde versehene Merkmale, eine mittlere Teilegröße und den Bedarf an wiederholbaren Ergebnissen umfasst.
Die Arbeitsfläche der ZH-600T beträgt 700 × 420 mm , die maximale Tischlast 250 kg . Damit eignet sie sich für viele kleine bis mittelgroße Aluminium- oder Stahlbauteile, sofern die Spannvorrichtung und der Werkzeugabstand ordnungsgemäß geprüft werden.
Die BT30-Direktantriebsspindel ermöglicht schnelle Reaktionszeiten und effiziente Bearbeitung von Werkstücken, bei denen Bohren und Gewindeschneiden den Arbeitszyklus dominieren. Das 21-fach Werkzeugmagazin ist besonders hilfreich, wenn für ein Werkstück mehrere Werkzeuge benötigt werden, wie z. B. Bohrer, Gewindebohrer, Fasenwerkzeuge und leichte Fräser.
In der Automobilproduktion kommt es auf diese Details an. Eine Maschine, die nur wenige Sekunden pro Werkzeugwechsel einspart, kann einen entscheidenden Unterschied machen, wenn dasselbe Teil Hunderte oder Tausende Male gefertigt wird.
Die Überprüfung der Genauigkeit sollte Teil des Kaufgesprächs sein.
Auf der Produktseite werden eine Positioniergenauigkeit von ±0,005 mm und eine Wiederholgenauigkeit von ±0,003 mm angegeben, die mittels Laserinterferometerprüfung verifiziert werden. Dies bietet Käufern einen Diskussionspunkt bei der Vorabnahme und der Endabnahme.
ISO 230-2 beschreibt Methoden zur Prüfung und Bewertung der Genauigkeit und Wiederholgenauigkeit von Achsen numerisch gesteuerter Werkzeugmaschinen mittels direkter Messung. Für Einkäufer, die Lieferanten vergleichen, ist dies eine hilfreiche Referenz. Sie erinnert das Team daran, nach der Prüfung der Maschinengenauigkeit zu fragen und nicht nur nach den Angaben in den Verkaufsunterlagen.
Wie Beschaffungs- und Entwicklungsteams die Maschine bewerten sollten
Die Ingenieurteams sollten mit den Zeichnungsunterlagen beginnen. Welche Bohrungen sind kritisch? Welche Oberflächen benötigen eine bessere Oberflächengüte? Welche Merkmale führen derzeit zu Nacharbeiten? Besteht das Bauteil hauptsächlich aus Aluminium, Stahl oder aus einer Materialmischung?
Einkaufsteams sollten mehr als nur den Preis berücksichtigen. Lieferzeit, Verpackung, Installation, Schulung, Garantie und Ersatzteilversorgung beeinflussen die tatsächlichen Betriebskosten. Auf der Produktseite des ZH-600T werden folgende Angaben gemacht: Lieferzeit ca. 45–60 Werktage nach Anzahlung und Vertragsunterzeichnung, Standardverpackung in Export-Holzkisten, Installation und Inbetriebnahme vor Ort, kostenlose Schulung vor Ort für 2–3 Tage sowie eine 12-monatige Garantie ab Endabnahme.
Produktionsleiter sollten sich auf den Output konzentrieren. Wenn die aktuellen Teile unter häufigen Werkzeugwechseln, instabiler Oberflächenbeschaffenheit oder Engpässen leiden, kann ein Hochgeschwindigkeits-Bohr- und Gewindeschneidzentrum einen größeren Mehrwert bieten als eine größere Universalmaschine.
Häufige Fehler, die Autokäufer vermeiden sollten
Wählen Sie eine Maschine nicht nur aufgrund ihrer hohen Drehzahl. Die Spindel ist wichtig, aber ebenso wichtig sind Werkzeugwechselgeschwindigkeit, Vorrichtungsplanung, Eilgang, Kühlmittelsteuerung, Späneabfuhr und Bedienerschulung.
Die Abnahmeprüfung sollte nicht vernachlässigt werden. Probeschnitte können zeigen, ob die Maschine an Ihrem eigentlichen Werkstück gute Ergebnisse liefert.
Vergleichen Sie Maschinen nicht nur anhand des Kaufpreises. Eine günstigere Maschine kann teurer werden, wenn sie Ausfallzeiten, schwierige Wartung, instabile Leistung oder mangelhaften Support verursacht.
Denken Sie nicht erst bei der Auslieferung an die Vorrichtungen. Bei Automobilteilen entscheidet die Konstruktion der Vorrichtungen oft darüber, ob der Prozess reibungslos oder frustrierend verläuft.
Häufig gestellte Fragen
Ist ZH-600T für Aluminiumteile im Automobilbereich geeignet?
Ja. Auf der Produktseite wird die Automobilindustrie als Zielbranche genannt und ein Ventilgehäuse aus Aluminium für die Automobilindustrie aus der Aluminiumlegierung ADC12 angeboten.
Kann es die Zykluszeit verkürzen?
Im genannten Beispiel eines Kfz-Ventilgehäuses konnte die Zykluszeit von etwa 15 Minuten auf unter 8 Minuten reduziert werden. Die tatsächlichen Ergebnisse hängen vom Bauteil, den Werkzeugen, der Vorrichtung, dem Material und der Bearbeitungsstrategie ab.
Unterstützt es die Serienfertigung in großen Mengen?
Die Maschine wird als ideal für die hocheffiziente Serienfertigung beschrieben, insbesondere für kleine bis mittelgroße Präzisionsteile.
Welche Informationen sollten Käufer vor der Anforderung eines Angebots angeben?
Käufer sollten Teilezeichnungen, Material, Toleranzanforderungen, Anforderungen an die Oberflächenbeschaffenheit, Produktionsvolumen, bestehende Zykluszeit und etwaige aktuelle Bearbeitungsprobleme angeben.
Abschließende Empfehlung
Eine CNC-Bohr- und Gewindeschneidmaschine für Automobilkomponenten sollte anhand ihrer Fähigkeit zur Verbesserung der tatsächlichen Produktionsergebnisse bewertet werden, nicht anhand einer einzelnen Kennzahl. Geschwindigkeit ist wichtig. Doch erst stabile Genauigkeit, schneller Werkzeugwechsel, Prozessoptimierung, Spänemanagement und die Unterstützung durch den Lieferanten führen dazu, dass aus Geschwindigkeit nutzbare Ergebnisse entstehen.
Für Ventilgehäuse aus Aluminium für die Automobilindustrie, kleine Halterungen, Präzisionsgehäuse und ähnliche Teile bietet die ZH-600T eine gezielte Lösung zum Hochgeschwindigkeitsbohren und Gewindeschneiden. Anwender, die Zykluszeiten und Nacharbeiten reduzieren möchten, sollten mit der Teilezeichnung beginnen und anschließend prüfen, ob Maschinenkonfiguration, Vorrichtungsplan und Zubehör den Produktionszielen entsprechen.
