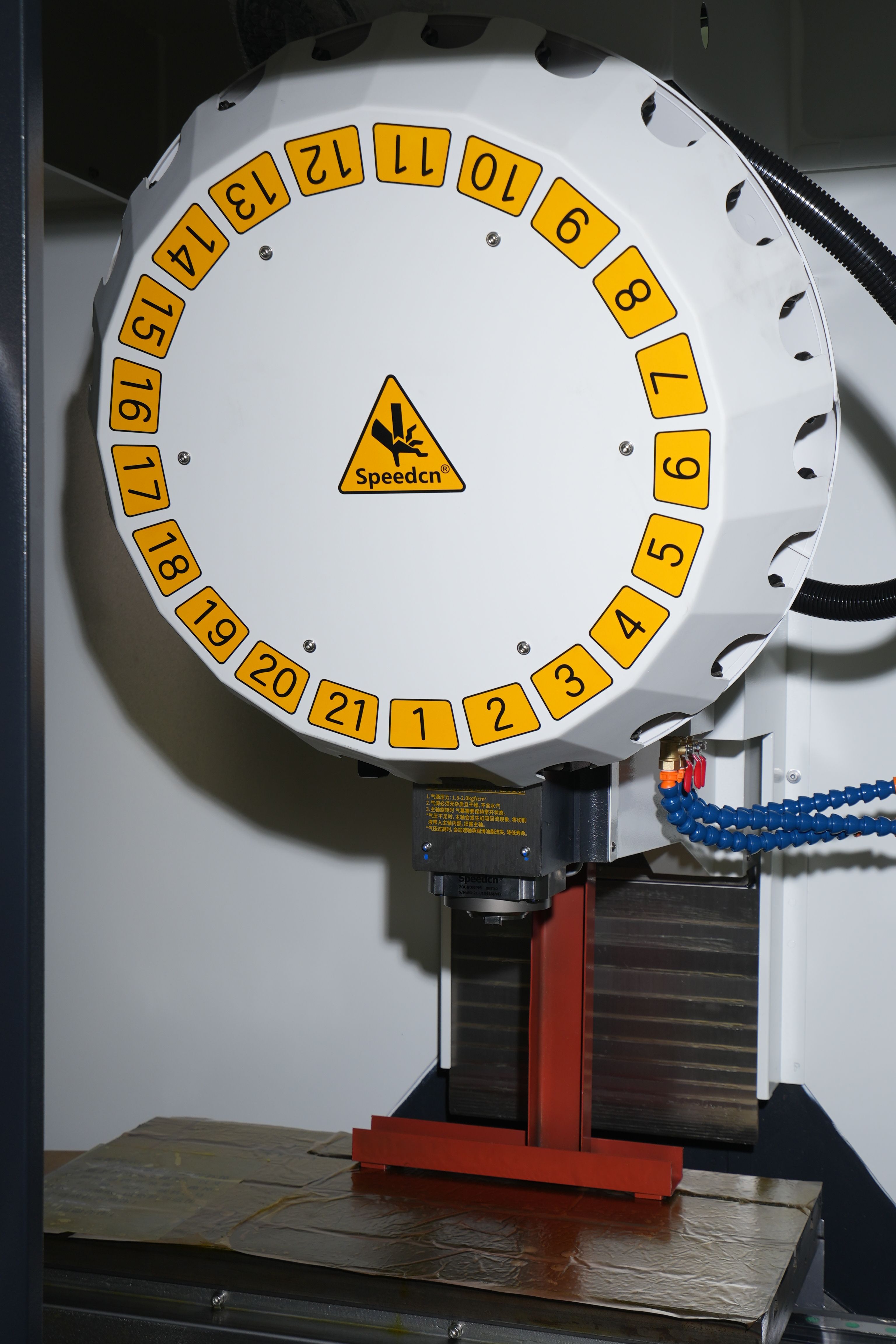

Eine CNC-Maschine für 3C-Teile sollte anhand eines Fehleranalyse-Systems ausgewählt werden, das jeden Bauteil vom Rohling bis zur Montage verfolgt. Dieses System zeigt, wo gute Teile durch Rohlingsabweichungen, Bezugsfehler, Wandbewegungen, Mikrostrukturfehler, optische Beschädigungen, Verunreinigungen, Verzögerungen bei der Inspektion oder unsachgemäße Handhabung verloren gehen.
Dieser Ansatz verhindert, dass ein schneller Zyklus mangelhafte Ergebnisse verschleiert. In der 3C-Fertigung können wenige Sekunden, die beim Schneiden eingespart werden, durch Gratentfernung, Reinigung, Sortierung nach dem Aussehen, Nachmessung oder Fehler in der nachfolgenden Montage wieder zunichtegemacht werden.
Trichtereingabe: Klassifizieren Sie die eingehenden leeren Felder
Dokumentieren Sie Legierung, Härtegrad, Strangpress- oder Gießverfahren, Rohmaterialabmessungen, Planheit, Verdrehung, Oberflächenschutz, Eigenspannungen, Chargennummer und Lagerbedingungen. Trennen Sie die Vorgaben des kontrollierten Lieferanten von den Abweichungen, die der Bearbeitungsprozess auffangen muss.
Kennzeichnen Sie die leeren Stellen, die als nützliche Bezugspunkte dienen können, und diejenigen, die unzuverlässig sind. Dünne Rahmen, Abdeckungen, Kühlkörper, Halterungen und Strukturgehäuse können unterschiedlich auf Klemmung und Materialabtrag reagieren, selbst wenn sie alle aus Aluminium bestehen.
Gate 1 markiert den ersten Datumsverlust
Definieren Sie primäre, sekundäre und tertiäre Bezugspunkte für das Funktionsteil und beschreiben Sie, wie die Vorrichtung diese erzeugt. Dokumentieren Sie die Sauberkeit der Positioniervorrichtung, die Spannreihenfolge, die Spannkraft, die Messstrategie, den Verschleiß der Auflageflächen, die Belastungsrichtung und die Vermeidung von Fehlplatzierungen.
Wenn eine Messung fehlschlägt, markieren Sie den ersten Punkt, an dem die Bezugskette instabil wurde. Schreiben Sie nicht jedes Problem der Maschinengenauigkeit zu. Ein Splitter unter einem Positionierer, ein verzogener Rohling, eine verschlissene Auflage oder eine ungleichmäßige Spannvorrichtung können dasselbe Prüfsymptom verursachen.
Tor 2 misst die Bewegung dünnwandiger Wände
Unterteilen Sie das Bauteil in starre Knotenpunkte, flexible Spannweiten, Ansätze, Rippen, Öffnungen, Dichtflächen und Trennwände. Verfolgen Sie die Bewegung nach dem Schruppen, nach dem Ausspannen, nach der Reinigung und nach jeder Wärmebehandlung. Geben Sie an, ob die Prüfung eingespannt oder frei durchgeführt wird.
Sorgen Sie für ein ausgewogenes Verhältnis zwischen Materialabtrag und Werkzeugeingriff. Verwenden Sie Stützvorrichtungen, wo diese die Funktion schützen, ohne das Werkstück zu beschädigen. Eine sehr starre Maschine kann Verformungen, die durch einen instabilen Rohling oder eine aggressive Bearbeitungssequenz entstehen, nicht vollständig ausgleichen.
Gate 3 Routen-Mikromerkmale nach Risiko
Gruppieren Sie kleine Bohrungen, Gewinde, Schlitze, Steckverbinder, Kameraöffnungen, Lautsprechermuster, Dichtungsnuten und Positionierungsdetails nach Werkzeuggröße, Tiefe, Toleranz, Gratempfindlichkeit und Prüfmethode. Identifizieren Sie die Merkmale, die am ehesten zu einem Produktionsstillstand führen.
Bei einer CNC-Maschine für 3C-Teile sind schneller Werkzeugwechsel und Achsenbewegung nur dann von Bedeutung, wenn Steuerung, Spindelbeschleunigung, Gewindeschneiden, Späneabfuhr, Werkzeugüberwachung und Programmablauf über den gesamten Funktionsumfang hinweg stabil bleiben.
| Trichtertor | Typischer Verlust | Zu erhaltende Beweise |
|---|---|---|
| Leer | Verdrehung, Lagerverschiebung, Oberflächenbeschädigung | Grundstücks- und Eingangsvermessung |
| Datum | Belastungs- oder Klemmvariation | Prüfspitzen und Vorrichtungsprüfungen |
| Dünnwandig | Freistaatsbewegung | Trend der Stufenmessung |
| Mikro-Feature | Gratbildung, Werkzeugverschleiß, Positionsfehler | Werkzeug- und Funktionshistorie |
| Kosmetische Veröffentlichung | Gebrauchsspuren, Absplitterungen, Flecken, Handhabung | Zonenkodierter Fehlerbericht |
Tor 4 schützt kosmetische Bereiche
Markieren Sie sichtbare Oberflächen, Kantenbrüche, farbempfindliche Bereiche, Displayschnittstellen, Beschichtungsgrenzen und Bereiche ohne Klemmung auf der Zeichnung und der Vorrichtung. Definieren Sie das akzeptable Erscheinungsbild anhand kontrollierter Muster und Beleuchtung, nicht durch vage Aussagen wie „keine Kratzer“.
Verfolgen Sie den Kontakt vom eingehenden Tablett über die Vorrichtungsbestückung, Bearbeitung, Entladung, Entgratung, Reinigung, Inspektion, Zwischenlagerung und Verpackung. Viele kosmetische Mängel treten erst nach dem letzten Schnitt auf, daher muss der Prozessablauf über die Maschinentür hinaus fortgesetzt werden.
Tor 5 entfernt Späne und Rückstände
Kartieren Sie Hohlräume, Hohlräume, kleine Löcher, Rippen und Vorrichtungstaschen, in denen sich Späne oder Flüssigkeiten ansammeln können. Spezifizieren Sie Kühlmittel, Druckluft, Vakuum, Waschen, Trocknen, Filtration und Reinheitsprüfung. Geben Sie Zykluszeit und Bedienerzugang an.
Prüfen Sie den Bohr- und Gewindeschneidbereich im Hinblick auf die Anforderungen der Hochgeschwindigkeitsarchitektur und testen Sie anschließend die Reinigung und das Spanverhalten am realen Bauteil. Eine saubere Demonstrationsfläche beweist nicht, dass verborgene Hohlräume beseitigt sind.
Tor 6 verbindet die Inspektion mit dem Verlustcode
Definieren Sie prozessbegleitende Messungen, Messgeräte, Bildverarbeitung, CMM-Stichproben, Oberflächenprüfungen, Gewindeprüfungen sowie zerstörende oder Funktionsprüfungen. Weisen Sie jedem Fehler einen Verlustcode zu, der mit Maschine, Vorrichtung, Programm, Werkzeug, Charge, Schicht, Kavität oder Verschachtelung und Zeit verknüpft ist.
Eine reine Bestanden/Nicht bestanden-Übersicht reicht nicht aus. Der Prüfprozess benötigt die erste fehlerhafte Kontrollstelle, damit das Team die Fehlerursache behebt, anstatt zusätzliche Endkontrollen durchzuführen. Falsche Ablehnungen und Messverzögerungen sollten ebenfalls als Verluste erfasst werden.
Gate 7 Rücklauf-Baugruppe Feedback
Erfassen Sie gegebenenfalls Rückmeldungen zu Passgenauigkeit, Abdichtung, Schraubenausrichtung, Spalt und Bündigkeit der Steckverbinder, thermischer Schnittstelle, Akustik, Optik, Antenne oder Gehäuse. Verknüpfen Sie nachgelagerte Fehler mit den Bearbeitungs- und Handhabungsaufzeichnungen.
Einige Merkmale bestehen die Maßprüfung, scheitern jedoch bei der Montage, weil die Bezugsdefinition, die Passbedingung, der Oberflächenzustand oder die Messvorrichtung die Funktion nicht korrekt abbilden. Diese Lücke muss geschlossen werden, bevor der Prozess freigegeben wird.
Führen Sie den Drei-Los-Funnel-Test durch
- Verwenden Sie drei repräsentative Blanko-Chargen und produktionsnahe Bediener.
- Eingabevariationen und alle Ablehnungsgates erfassen.
- Führen Sie das geplante Werkzeuglebensdauerintervall, die Reinigungsroute und die Inspektionsstichprobe durch.
- Messen Sie gegebenenfalls die Montage- und Demontagebedingungen für dünnwandige Wände.
- Die akzeptierten Teile werden der nachgelagerten Bearbeitung oder Montageprüfung zugeführt.
- Rangverluste werden durch die Auswirkungen auf die akzeptierte Leistung und nicht allein durch die Anzahl der Fehler verursacht.
Wenn die Höchstgeschwindigkeit nicht die Hauptbeschränkung ist
Eine Hochgeschwindigkeitsplattform ist nicht automatisch die beste Wahl, wenn lange, schwere Schnitte vorherrschen, das Werkstück einen großen Verfahrweg erfordert, die Vorrichtung die Beladung begrenzt, die kosmetische Bearbeitung den Engpass darstellt oder die nachgelagerte Reinigung den Takt bestimmt. Wählen Sie stattdessen eine Plattform mit möglichst engem Trichteranschnitt.
Ebenso kann ein langsamerer Schnittparameter die Gesamtleistung verbessern, wenn er die Werkzeugstandzeit stabilisiert, die Gratbildung reduziert, die Wände schützt oder einen manuellen Nachbearbeitungsschritt überflüssig macht.
Häufig gestellte Fragen
Sind alle 3C-Teile am besten für ein Bohr- und Gewindeschneidzentrum geeignet?
Nein. Kleine Aluminiumteile mit vielen Löchern passen oft gut, aber Transportwege, Material, schwere Zerspanung, Fünf-Achsen-Zugang, Vorrichtungsgröße und Automatisierung können auf eine andere Architektur hinweisen.
Wie sollten kosmetische Mängel dokumentiert werden?
Verwenden Sie benannte Oberflächenzonen, kontrollierte Beleuchtung, Fehlertyp, Größe oder Schweregrad, Prozessphase, Schale oder Nest sowie Fotos, die mit dem Produktionsprotokoll verknüpft sind.
Kann die Sondierung die Instandhaltung von Armaturen ersetzen?
Nein. Durch Abtastung lassen sich bestimmte Zustände erkennen oder kompensieren, aber verschmutzte Positionierelemente, Verschleiß der Verankerungen, Abweichungen der Klemmen und beschädigte Kontaktflächen müssen weiterhin kontrolliert werden.
Welche Kennzahl ist für den Ertrag am aussagekräftigsten?
Erfassen Sie die akzeptierten Teile pro geplanter Produktionsstunde zusammen mit der Erstausbeute und den Verlustminuten pro Trichtertor.
Reichen Sie einen 3C Yield-Funnel Brief ein
Um eine CNC-Maschine für 3C-Teile zu evaluieren, senden Sie uns bitte Zeichnungen von Rohlingen und Fertigteilen, die Legierungs- und Rohlingsbearbeitungsroute, die Bereiche für kosmetische Bearbeitung, kritische Merkmale, Anforderungen an den Freizustand, das Jahresvolumen, die Taktvorgabe, das Vorrichtungskonzept, den Reinigungsstandards, den Prüfplan und Feedback zur Montage. Nutzen Sie unser Kontaktformular für eine Anwendungsberatung und vergleichen Sie die verfügbaren Bearbeitungszentrumsarchitekturen, bevor Sie sich für einen Maschinentyp entscheiden.
