Kaufberatung für Portalbearbeitungszentren: Was B2B-Käufer vor der Bestellung prüfen sollten
Ein Portalbearbeitungszentrum ist keine Anschaffung, die man mal eben so nebenbei tätigt. Die meisten Käufer ziehen es erst in Betracht, wenn herkömmliche Bearbeitungsplattformen an ihre Grenzen stoßen. Das Werkstück ist möglicherweise zu groß, zu schwer, zu komplex oder zu vibrationsanfällig. Vielleicht bearbeitet das Unternehmen große Formen, Motorblöcke, Getriebegehäuse, Windkraftkomponenten, Hydraulikteile, Gestelle für Automatisierungsanlagen oder schwere Maschinenkonstruktionen. Dann fragt der Käufer nicht mehr: „Kann diese Maschine Metall bearbeiten?“ Die wichtigere Frage lautet: Kann diese Maschine die Genauigkeit beim Bearbeiten großer Teile über lange Produktionszyklen hinweg gewährleisten?
Deshalb sollten Beschaffungsteams ein Portalbearbeitungszentrum vom Werkstück ausgehend bewerten. Beginnen Sie mit Teilegröße, Material, Schnittkraft, Toleranz, Spannmethode, Spanvolumen, Oberflächengüteanforderungen und dem erwarteten Produktionsrhythmus. Eine Portalmaschine mag auf einem Foto leistungsstark wirken, ihr tatsächlicher Wert zeigt sich jedoch erst, wenn ihre Struktur den zu fertigenden Teilen entspricht.

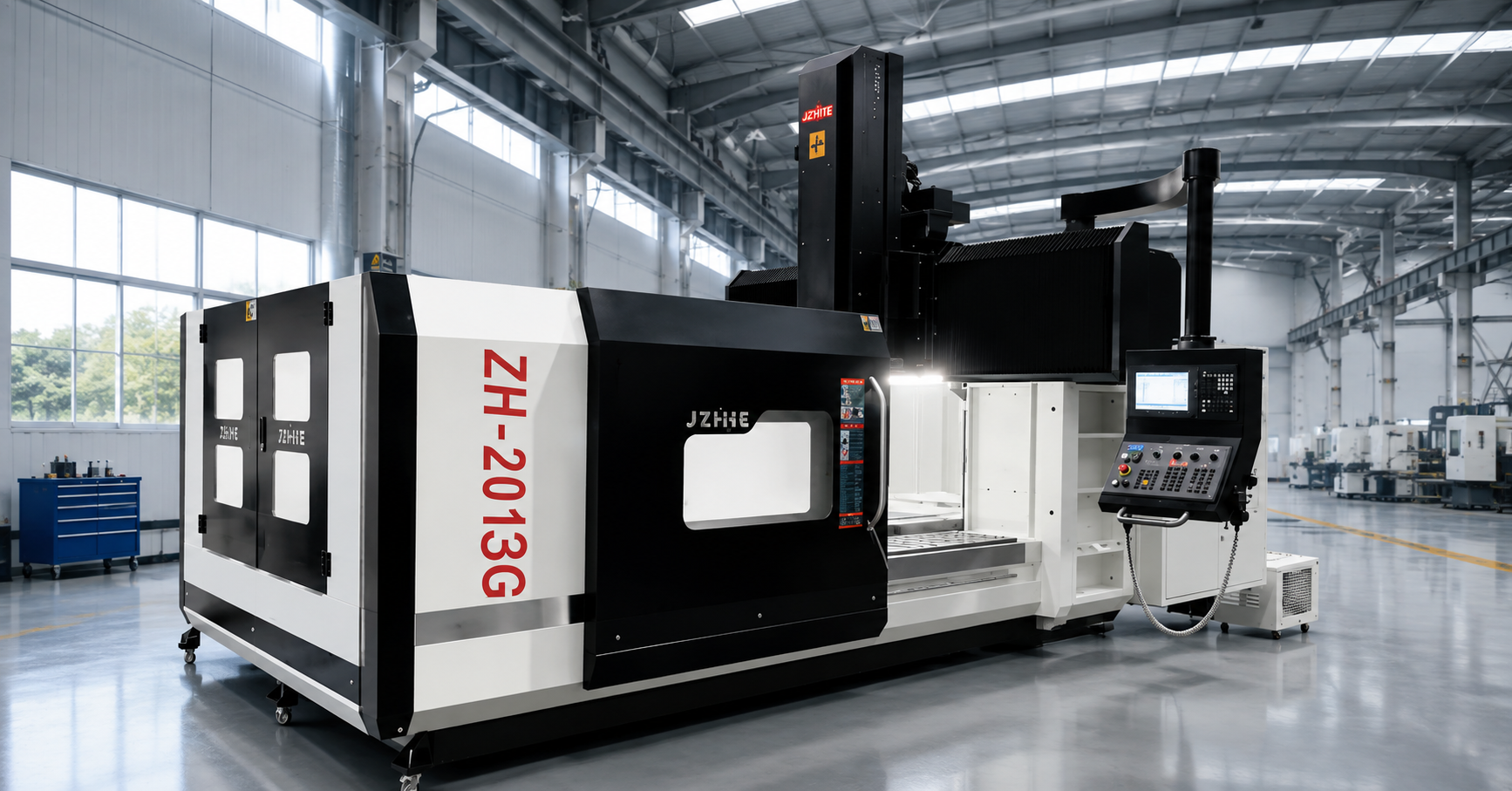

Das CNC-Portalbearbeitungszentrum von Zhihe positioniert sich als hochsteife Portalbearbeitungslösung . Auf der Produktseite wird beschrieben, dass die Maschine über eine Festträgerkonstruktion verfügt, bei der Säulen und Querträger stationär bleiben, während sich der Arbeitstisch entlang der X-Achse bewegt. Diese Konstruktion reduziert thermische Verformungen und bietet eine stabile Grundlage für hochpräzise und effiziente Bearbeitung. Für Käufer ist dies von Bedeutung, da eine große Maschine nur dann sinnvoll ist, wenn sie während des eigentlichen Bearbeitungsprozesses stabil bleibt.
Warum Käufer mit dem Werkstück beginnen sollten
Vor der Angebotsanfrage sollten Käufer die genauen Werkstückdaten vorbereiten. Ein Portalbearbeitungszentrum eignet sich zwar für große und komplexe Werkstücke, aber nicht jede Portalmaschine ist für jedes Werkstück geeignet.
Eine große Form erfordert möglicherweise eine stabile Oberflächenbearbeitung und die Beibehaltung der Präzision über lange Zeiträume. Eine schwere Platte benötigt unter Umständen eine gründliche Schruppbearbeitung und eine zuverlässige Planheitskontrolle. Eine Windkraftkomponente erfordert möglicherweise eine hohe Belastbarkeit und hohe Steifigkeit. Ein Sockel für eine Automatisierungsanlage benötigt möglicherweise präzise Montageflächen, wiederholte Bohrungen und eine stabile Bezugspunktkontrolle. Dies sind unterschiedliche Bearbeitungsprobleme.
Ein Käufer sollte sich vorbereiten:
| Was zu überprüfen ist | Warum das wichtig ist |
|---|---|
| Werkstückgröße | Prüft, ob die Maschinenhülle geeignet ist |
| Werkstückgewicht | Beeinflusst Tischstützen, -struktur und Vorrichtungsdesign |
| Material | Ermittelt Schnittlast, Werkzeugbedarf, Kühlmittelbedarf und erforderliche Steifigkeit. |
| Bearbeitungsprozess | Schruppen, Schlichten, Tiefbearbeitung und unterbrochenes Schneiden erfordern unterschiedliche Stabilitäten. |
| Toleranzziel | Hilft dabei zu beurteilen, ob die Maschine die Genauigkeit langfristig beibehalten kann. |
| Oberflächenbeschaffenheit | Wichtig für Formen, Präzisionsplatten und Funktionsflächen |
| Chargenmenge | Ermittelt, ob Produktionseffizienz oder Flexibilität wichtiger ist. |
| Befestigungsmethode | Ein Großteil des Bauteils passt zwar in die Maschine, lässt sich aber dennoch nur schwer richtig einspannen. |
Diese Informationen liefern dem Lieferanten genügend Kontext, um eine realistische Maschinenlösung zu empfehlen. Ohne sie ist das Angebot lediglich eine Schätzung.
Maschinenstruktur: Das Erste, was Käufer überprüfen sollten
Bei einem Schwerlast-Portalbearbeitungszentrum ist die Struktur nicht nur ein Verkaufsargument. Sie beeinflusst Vibrationen, Verformungen, Schnittstabilität und die Qualität des Endprodukts.
Laut der Zhihe CNC-Webseite zeichnet sich die Maschine durch höchste strukturelle Steifigkeit und dauerhafte Präzision aus und eignet sich daher ideal für anspruchsvolle industrielle Bearbeitungsumgebungen. Dies ist wichtig, da große Werkstücke oft lange Bearbeitungszyklen erfordern. Eine Maschine mag in einem kurzen Test gut abschneiden, doch Käufer müssen wissen, ob sie auch nach stundenlangem Betrieb stabil bleibt.
Die Portalbauweise mit feststehendem Träger bietet einen praktischen Vorteil. Da die Säulen und der Querträger unbeweglich bleiben, gewährleistet die Maschinenstruktur einen stabileren Kraftpfad beim Schneiden. Der bewegliche Arbeitstisch übernimmt die Verfahrbewegung in X-Richtung, während der Portalrahmen die Steifigkeit im Bereich der Bearbeitungszone sicherstellt. Für Anwender, die große Formen, schwere Bleche und Bauteile bearbeiten, reduziert dies im Vergleich zu leichteren Maschinenkonstruktionen das Verformungsrisiko.
Führungsbahnkonfiguration: Warum sie im täglichen Produktionsbetrieb wichtig ist
Die Produktseite hebt eine fortschrittliche Führungssystemkonfiguration hervor. Die X- und Y-Achse verwenden hochsteife, robuste Rollenführungen , während die Z-Achse eine vierseitig umschließende, rechteckige Hartschienenkonstruktion nutzt. Die Seite beschreibt außerdem eine Hybridkonfiguration aus „zwei Linearführungen und einer Hartschiene“, die ein optimales Gleichgewicht zwischen hohem Vorschub, starker Zerspanung, stabiler Schruppbearbeitung und präziser Feinbearbeitung gewährleisten soll.
Dies ist eines der wichtigsten Produktmerkmale, auf die Käufer achten sollten.
Linearführungen ermöglichen eine gleichmäßigere und schnellere Bewegung. Starre Schienen bieten hohe Steifigkeit und Widerstandsfähigkeit gegenüber Querkräften, was insbesondere bei aggressiven Schneidprozessen oder Belastungen der Z-Achse wichtig ist. Ein Hybrid-Design versucht, beide Anforderungen in Einklang zu bringen: Geschwindigkeit für effizientes Arbeiten und Steifigkeit für Schnittstabilität.
Für Beschaffungsteams lautet die richtige Frage nicht nur: „Welche Führungsschienen werden verwendet?“, sondern: „Wie unterstützt diese Führungsschienenkonstruktion unsere Bauteile?“
Wenn in Ihrem Werk hauptsächlich die Endbearbeitung großer Formen erfolgt, sind Ihnen wahrscheinlich ein ruhiger Lauf und eine hohe Oberflächenqualität wichtig. Führen Sie hingegen grobe Schruppbearbeitungen oder unterbrochene Schnitte durch, kommt es Ihnen eher auf Steifigkeit und Schnittstoßfestigkeit an. Wenn Sie beides durchführen, ist eine Hybridkonstruktion besonders sinnvoll.
Wofür dieses Produkt konzipiert wurde
Laut Produktseite eignet sich die Maschine für effizientes Schruppfräsen, die Bearbeitung tiefer Kavitäten, unterbrochenes Schneiden, die Bearbeitung komplexer Strukturbauteile und die Präzisions-Oberflächenbearbeitung. Diese Prozessarten geben Käufern wichtige Hinweise auf die Einsatzmöglichkeiten der Maschine.
Ein normales Bearbeitungszentrum für leichte Arbeiten kann einfache Fräsbearbeitungen durchführen, tiefe Kavitäten und unterbrochene Schnitte stellen jedoch höhere Anforderungen. Die Bearbeitung tiefer Kavitäten kann zu Werkzeugüberhängen, Vibrationen und Problemen bei der Spanabfuhr führen. Unterbrochene Schnitte belasten Werkzeug und Maschinenstruktur durch wiederholte Stoßbelastungen. Komplexe Bauteile erfordern unter Umständen lange Werkzeugwege und unterschiedliche Schnittrichtungen. Für eine präzise Oberflächenbearbeitung ist Stabilität nach dem Schruppen unerlässlich.
Diese Kombination bedeutet, dass die Maschine sich an Käufer richtet, die sowohl Robustheit beim Schruppen als auch Zuverlässigkeit beim Feinschlichten benötigen. Das ist eine andere Kauflogik als die Auswahl einer kleinen, universell einsetzbaren CNC-Maschine.
Anwendungsbranchen, die Käufer berücksichtigen sollten
Die Seite listet Anwendungen auf, darunter Motorblöcke für Automobile, Getriebegehäuse, Windkraftkomponenten, Teile für Hydraulikgeräte, Strukturbauteile für schwere Maschinen, Sockel für Automatisierungsanlagen, große Präzisionsformen, industrielle Metallverarbeitung und Herstellung von Energieanlagen.
Für Käufer in diesen Branchen ist neben der Größe nicht die einzige gemeinsame Anforderung. Es geht auch um Prozessstabilität.
| Branche / Teileart | Käuferbedenken | Warum die Portalbearbeitung hilfreich ist |
|---|---|---|
| Automobilmotorblöcke | Genauigkeit auf großen Funktionsflächen | Die starre Konstruktion ermöglicht ein stabiles Schneiden. |
| Getriebegehäuse | Komplexe Merkmale und Bearbeitungskonstanz | Die Portalbauweise unterstützt die Bearbeitung großer Bauteile. |
| Windkraftkomponenten | Großflächige und schwere Materialentfernung | Eine robuste Konstruktion ist wichtig |
| Teile von Hydraulikgeräten | Bohrungen, Stirnflächen und Dichtungsbereiche | Stabilität beeinflusst die Funktionsgenauigkeit |
| Sockel für Automatisierungsanlagen | Ebenheit und Montagegenauigkeit | Langfristige Präzisionsspeicherung ist wichtig |
| Große Präzisionsformen | Oberflächengüte und Hohlraumgenauigkeit | Ausgewogenheit zwischen Schruppen und Schlichten ist erforderlich |
| Teile von Energieanlagen | Große Werkstücke und Produktionssicherheit | Eine robuste Konstruktion reduziert das Bearbeitungsrisiko |
Der Käufer sollte diese Beispiele mit seinen eigenen Bauteilen vergleichen. Je besser die Übereinstimmung, desto relevanter ist die Maschine möglicherweise.
Beschaffungsrisiken, die Käufer vermeiden sollten
Ein häufiger Fehler ist der Kauf allein nach Maschinengröße. Eine große Maschine ist nicht automatisch stabil. Käufer sollten die Konstruktion, die Führungsbahnkonfiguration, die Z-Achsen-Abstützung, die thermische Stabilität und die Eignung für den jeweiligen Zerspanungsprozess prüfen.
Ein weiterer Fehler ist die Vernachlässigung der Anforderungen an die Oberflächenbearbeitung. Hohe Belastbarkeit ist zwar nützlich, doch viele große Bauteile erfordern auch eine präzise Oberflächenbearbeitung. Auf der Produktseite wird ausdrücklich auf die präzise Oberflächenbearbeitung und die Beibehaltung der Bearbeitungsgenauigkeit im Mikrometerbereich auch bei längerem Betrieb und Produktionszyklen mit hoher Belastung hingewiesen. Käufer sollten nachfragen, wie diese Genauigkeit überprüft wird und welches Abnahmeverfahren zur Verfügung steht.
Ein dritter Fehler ist die Unterschätzung der Installations- und Fundamentanforderungen. Große Portalmaschinen benötigen eine sorgfältige Planung des Grundrisses, der Hebevorrichtungen, der Nivellierung, der Stromversorgung, der Kühlmittelversorgung und des Zugangs für den Bediener. Diese Details mögen nicht spannend erscheinen, entscheiden aber darüber, wie schnell die Maschine in Produktion gehen kann.
Was Sie den Hersteller fragen sollten
Vor der Bestellung sollten Käufer fragen:
| Frage | Warum das wichtig ist |
|---|---|
| Kann die Maschine unser größtes Standardwerkstück bearbeiten? | Vermeidet Umschlagabweichungen |
| Für welche Schneidprozesse ist es optimiert? | Bestätigt Schrupp-, Schlicht-, Hohlraum- oder unterbrochene Schnittpassung |
| Wie wird Steifigkeit erreicht? | Prüft, ob „hochbelastbar“ strukturell oder lediglich Marketing ist. |
| Welche Gleiskonfiguration wird verwendet? | Hilft bei der Beurteilung von Geschwindigkeit und Schnittstabilität |
| Welche Genauigkeit kann bei der Bearbeitung mit langen Zykluszeiten beibehalten werden? | Wichtig für große Formen und Präzisionsstrukturen |
| Welche Fundament- und Installationsbedingungen sind erforderlich? | Verhindert Anlaufverzögerungen |
| Kann eine Probebearbeitung oder eine technische Überprüfung vereinbart werden? | Verringert das Kaufrisiko |
| Welcher Kundendienst wird angeboten? | Beeinflusst die langfristigen Besitzkosten |
Zhihe CNC wird auf der Webseite als nationales Hightech-Unternehmen vorgestellt, das sich auf die Entwicklung, Fertigung und den Vertrieb von CNC-Werkzeugmaschinen sowie auf kundenspezifische industrielle Bearbeitungslösungen spezialisiert hat. Für Käufer sollte diese Herstellerkompetenz in einem praxisorientierten Gespräch erörtert werden: Zeichnungsprüfung, Konfigurationsempfehlungen, Installationsunterstützung, Schulungen und Kundendienst.
Häufig gestellte Fragen
Wofür eignet sich ein Portalbearbeitungszentrum am besten?
Es wird häufig für große Formen, schwere Platten, Motorblöcke für Automobile, Getriebegehäuse, Windkraftkomponenten, Teile von Hydraulikgeräten, Automatisierungsbasen und große Strukturbauteile verwendet.
Was sollten Käufer vor dem Kauf überprüfen?
Käufer sollten Werkstückgröße, Gewicht, Material, Toleranz, Bearbeitungsprozess, Vorrichtungsplan, Struktursteifigkeit, Führungsbahnkonfiguration, Installationsanforderungen und Lieferantenunterstützung prüfen.
Warum ist eine Portalkonstruktion mit festem Träger wichtig?
Eine Portalkonstruktion mit feststehenden Trägern hält die Säulen und den Querträger stationär, während sich der Arbeitstisch entlang der X-Achse bewegt. Dies trägt zu einer stabilen Bearbeitungsgrundlage bei und reduziert das Risiko thermischer Verformung.
Abschluss
Die Anschaffung eines Portalbearbeitungszentrums sollte sich nach den tatsächlichen Produktionsanforderungen richten und nicht nur nach dem Aussehen der Maschine. Käufer sollten Werkstückgröße, Schnittlast, Toleranzen, Führungsbahnstruktur, thermische Stabilität, Oberflächenbearbeitungsanforderungen und die Leistungsfähigkeit des Lieferanten berücksichtigen.
Das CNC-Portalbearbeitungszentrum von Zhihe bietet klare Vorteile für die hochpräzise Metallbearbeitung: Festträgerkonstruktion, Konstruktion mit geringer thermischer Verformung, hochbelastbare Rollenlinearführungen auf der X/Y-Achse, vierseitige rechteckige Hartschiene auf der Z-Achse, Hybridführungskonfiguration und Eignung für Schruppfräsen, Bearbeitung tiefer Kavitäten, unterbrochenes Schneiden, komplexe Strukturteile und Präzisionsfinish.
Für Einkaufsteams ist der nächste sinnvollste Schritt, konkrete Zeichnungen und Prozessanforderungen zu übermitteln. Eine fundierte Empfehlung sollte vom Werkstück ausgehen, nicht von einem generischen Maschinenmodell.
