Wie man einen Hersteller von Portalbearbeitungszentren für die CNC-Bearbeitung großer Teile auswählt
Die Wahl eines Herstellers für ein Portalbearbeitungszentrum unterscheidet sich deutlich vom Kauf einer kleinen Werkstattmaschine. Ein Portalbearbeitungszentrum ist oft unverzichtbar für die Bearbeitung großer Formen, dicker Bleche, übergroßer Bauteile, Automobilteile, Hydraulikkomponenten und metallverarbeiteter Bauteile für die Energietechnik. Ist die Maschine nicht optimal auf das Werkstück abgestimmt, treten die Probleme möglicherweise nicht sofort auf. Sie können sich erst später in Form von Vibrationen, schlechter Oberflächengüte, langsamer Schruppbearbeitung, ungenauer Schlichtbearbeitung, Schwierigkeiten beim Beladen, instabilen Einstellungen oder wiederholten Stillstandszeiten bemerkbar machen.

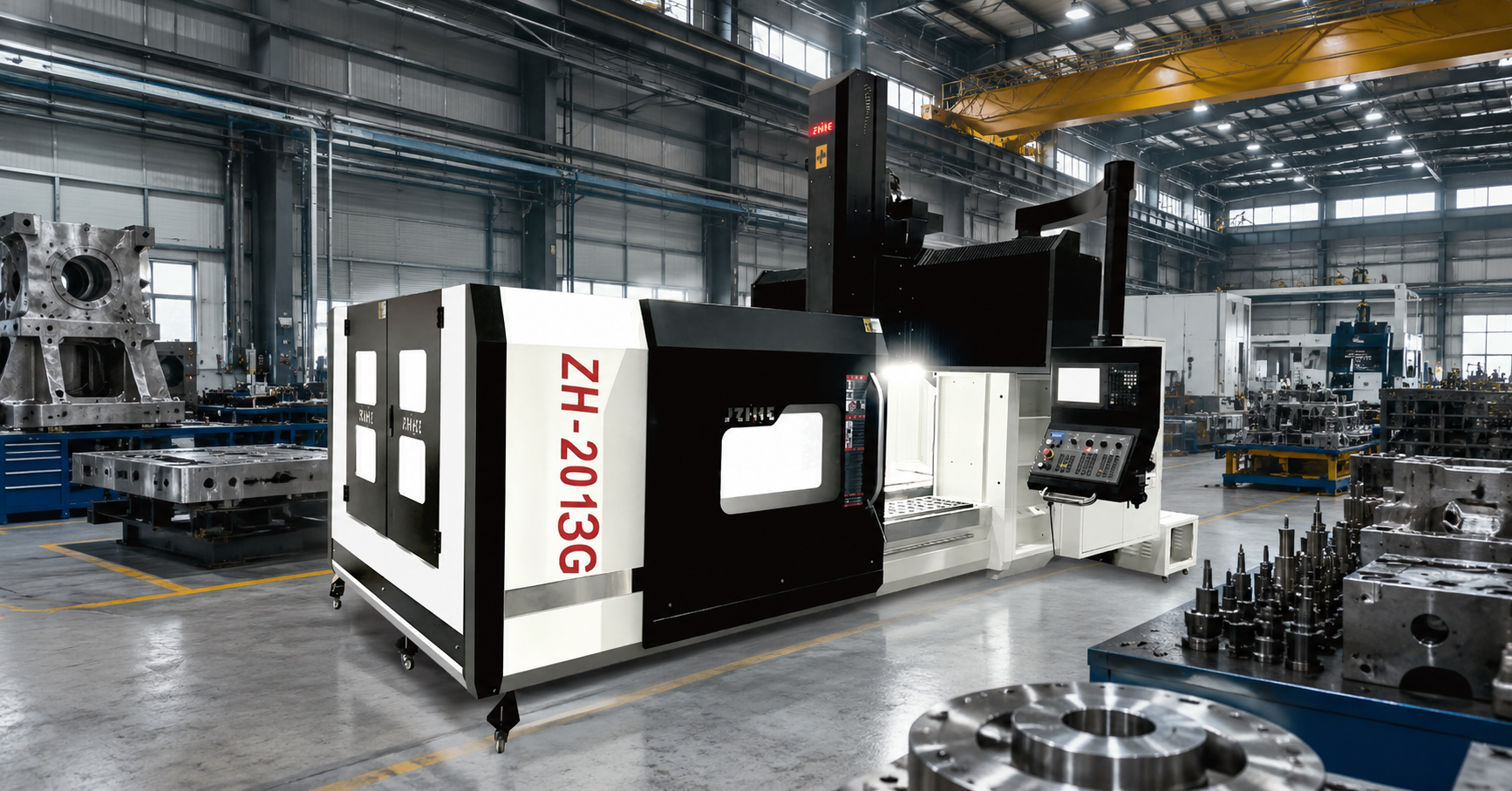

Die Produktseite von Zhihe CNC beschreibt ihr Portalbearbeitungszentrum als hochsteife Lösung für die anspruchsvolle Präzisionsbearbeitung von Metallen. Das Produkt zeichnet sich durch eine feste Trägerkonstruktion, hochbelastbare Rollenführungen auf der X- und Y-Achse sowie eine vierseitig umschließende rechteckige Hartmetallschiene auf der Z-Achse aus. Hervorgehoben werden außerdem die hohe Zerspanbarkeit, die geringe thermische Verformung, die Genauigkeit im Mikrometerbereich, die Eignung für die kontinuierliche industrielle Fertigung und die Bearbeitbarkeit großer und komplexer Werkstücke.
Für Beschaffungsteams ist die entscheidende Frage nicht nur, welcher Lieferant am schnellsten ein Angebot abgeben kann. Vielmehr geht es darum, welcher Lieferant von CNC-Portalbearbeitungszentren dem Werk helfen kann, die richtige Maschinenkonfiguration zu definieren, die Bearbeitungsfähigkeit nachzuweisen, die Installation zu unterstützen und auch nach Produktionsbeginn zur Verfügung zu stehen.
Beginnen Sie mit dem Werkstück, nicht mit dem Maschinenmodell.
Der häufigste Fehler beim Kauf von Portalmaschinen ist, mit der Auswahl des Maschinenmodells zu beginnen, bevor das Werkstück definiert ist. Eine Portalmaschine mag auf einem Produktfoto robust wirken, aber das Werkstück entscheidet darüber, ob die Maschine geeignet ist.
Ein Käufer sollte vor der Angebotsanfrage folgende Informationen bereithalten:
Werkstückmaterial.
Werkstücklänge, -breite und -höhe.
Werkstückgewicht.
Erforderliche Bearbeitungsflächen.
Anforderungen an die Schrupp- und Endbearbeitung.
Toleranz und Prüfverfahren.
Werkzeugpalette.
Klemmverfahren.
Lademethode.
Erwartete Produktionsmenge pro Monat.
Aktueller Produktionsengpass.
Verfügbare Fabrikfläche und Krankapazität.
Auf der Homepage von Zhihe wird empfohlen, Werkstückmaterial, -größe, Genauigkeit und Produktionsanforderungen anzugeben, damit die Ingenieure ein passendes Bearbeitungszentrum empfehlen können. Die Website beschreibt außerdem den Arbeitsablauf von der Zeichnungseinreichung und Anforderungsbestätigung bis hin zur Maschinenempfehlung, Angebotserstellung, Probebearbeitung, Lieferung, Installation, Schulung und dem Kundendienst.
Das ist die richtige Logik für ein Portalprojekt. Eine große Maschine sollte anhand eines Prozesses ausgewählt werden, nicht anhand einer vagen Kategoriebezeichnung.
Prüfen Sie, ob der Lieferant Erfahrung mit Schwerlastzuschnitten hat.
Ein Lieferant von CNC-Hochleistungsmaschinen sollte verstehen, dass es bei der Portalbearbeitung um das Schnittverhalten unter realer Last geht. Hochleistungsbearbeitung kann Schruppfräsen, tiefe Kavitäten, unterbrochenes Schneiden, großflächige Oberflächenbearbeitung, Bohren, Gewindeschneiden, Konturfräsen oder wiederholtes Aufspannen großer Werkstücke umfassen.
Auf der Produktseite von Zhihe wird angegeben, dass die Führungsbahnkonfiguration der Maschine Schruppfräsen, die Bearbeitung tiefer Kavitäten, unterbrochenes Schneiden, die Bearbeitung komplexer Strukturbauteile und die Präzisions-Oberflächenbearbeitung ermöglicht. Genau diese Art von Prozessbeschreibung erwarten Käufer von einem seriösen Hersteller.
Ein schwacher Lieferant spricht möglicherweise nur über die Maschinengröße. Ein starker Lieferant fragt nach Materialhärte, Fräsergröße, Zerspanung, Schlichttoleranz, Werkstückspannung, Vibrationsrisiko und Prüfkriterien. Dieser Unterschied ist entscheidend.
Vergleich von Struktur- und Fahrwegdesign
Bei der Bearbeitung großer Teile ist die Maschinenstruktur kein nebensächliches Detail. Sie ist Teil des Genauigkeitssystems.
Das Portalbearbeitungszentrum von Zhihe verwendet eine Festträgerkonstruktion, bei der sowohl die Säulen als auch der Querträger stationär bleiben, während sich der Arbeitstisch entlang der X-Achse bewegt. Laut Produktseite minimiert diese Bauweise thermische Verformungen und bietet eine stabile Grundlage für hochpräzise und effiziente Bearbeitung.
Die Anordnung der Führungsschienen bedarf ebenfalls einer genauen Betrachtung. Die X- und Y-Achse verwenden hochbelastbare Rollenführungen, während die Z-Achse eine vierseitige, rechteckige Hartmetallschiene nutzt. Ziel ist es, ein optimales Verhältnis zwischen hohem Vorschub, hoher Zerspanungsleistung, Stabilität beim Schruppen und Präzision beim Schlichten zu erreichen.
Für Käufer sollten diese Details mit dem jeweiligen Produktionsauftrag in Zusammenhang stehen. Bei der Bearbeitung großer Formen kann die Steifigkeit der Z-Achse bei der Bearbeitung tiefer Kavitäten relevant sein. Bei der Bearbeitung von Strukturplatten sind die Stabilität der Tischbewegung und die Unterstützung der X-Achse wichtig. Werden Schrupp- und Schlichtbearbeitung in einer Aufspannung durchgeführt, sollten die thermische und strukturelle Stabilität vor dem Kauf geklärt werden.
Checkliste zur Lieferantenbewertung
| Bewertungsbereich | Was Käufer fragen sollten | Warum das wichtig ist |
|---|---|---|
| Werkstückpassung | Kann der Lieferant die Teilezeichnungen, das Material, das Gewicht und die Toleranzen prüfen? | Verhindert den Kauf einer zu kleinen, zu schwachen oder zu großen Maschine. |
| Struktur | Handelt es sich um eine Maschine mit festem Träger, beweglichem Träger, Brückenkonstruktion oder einer anderen Bauart? | Beeinflusst Steifigkeit, thermisches Verhalten und Prozessstabilität |
| Fahrweggestaltung | Welche Führungsbahnen werden auf der X/Y/Z-Achse verwendet? | Beeinflusst das Vorschubverhalten, die Belastbarkeit und die Stabilität bei schweren Zerspanungsarbeiten |
| Spindelauswahl | Welche Leistung, welches Drehmoment, welcher Drehzahlbereich und welche Werkzeugschnittstelle werden empfohlen? | Ermittelt, ob die Anforderungen an Schrupp- und Fertigbearbeitung erfüllt werden können. |
| Genauigkeitsprüfung | Sind Laserkalibrierung, Kugelstabprüfung und Probeschnitte möglich? | Liefert Käufern vor dem Versand Nachweise. |
| Befestigungsmaterial | Kann der Lieferant Empfehlungen zur Klemm- und Verladestrategie geben? | Verringert das Rüstrisiko bei großen Werkstücken |
| Installationsunterstützung | Bietet der Lieferant Anleitungen zur Fundamentierung und Nivellierung an? | Große Maschinen benötigen eine ordnungsgemäße Standortvorbereitung. |
| Kundendienst | Sind Schulungen, Ersatzteile, Fernwartung und Wartungshinweise verfügbar? | Schützt die langfristige Verfügbarkeit |
Genauigkeit durch Tests überprüfen
Genauigkeitsangaben müssen überprüft werden, insbesondere bei Portalmaschinen. Eine große Maschine hat eine größere Baulänge, ist empfindlicher bei der Installation und stärker von der Fundamentbeschaffenheit abhängig als eine kompakte Maschine.
Auf der Homepage von Zhihe wird angegeben, dass ausgewählte Modelle vor der Auslieferung mittels Laserinterferometer-Kalibrierung, Kugelstabprüfung und Probeschnitt geprüft werden können. Zudem wird auf die modellspezifische Genauigkeit und Wiederholbarkeit in Abhängigkeit von Serie, Modell, Hubgröße und Konfiguration hingewiesen.
Käufer sollten vor dem Versand die Prüfdokumentation anfordern. ISO 230-2 beschreibt Prüfverfahren für die Positioniergenauigkeit und Wiederholgenauigkeit von CNC-Werkzeugmaschinenachsen. ISO 230-4 beschreibt Kreisprüfungen für CNC-Werkzeugmaschinen. Diese Normen bieten nützliche Anhaltspunkte bei der Diskussion von Prüfmethoden, selbst wenn die endgültige Abnahmenorm im Kaufvertrag festgelegt ist.
Ein pragmatischer Käufer sollte sich fragen:
Welche Tests werden vor der Auslieferung durchgeführt?
Wird ein Laserinterferometerbericht bereitgestellt?
Ist eine Ballbar-Prüfung möglich?
Kann ein Probeschnitt an einem repräsentativen Material durchgeführt werden?
Welche Toleranz sollte für die Abnahme verwendet werden?
Wird die Installationsgenauigkeit nach Anlieferung der Maschine überprüft?
Wer ist für die erneute Nivellierung und die Überprüfung der Geometrie verantwortlich?
Diese Fragen helfen, Meinungsverschiedenheiten nach der Lieferung zu reduzieren.
Bewerten Sie das Produktsortiment des Lieferanten.
Auf der Homepage von Zhihe CNC heißt es, das Unternehmen fertige vertikale, horizontale, Portal-, Bohr- und Gewindeschneid- sowie 5-Achs-Bearbeitungszentren für verschiedene Branchen. Portal-Bearbeitungszentren würden sich besonders für große Formen, schwere Platten, übergroße Teile und Strukturbauteile eignen, da sie sich durch ihre robuste Portalkonstruktion, hohe Schnittsteifigkeit und die Stabilität großer Werkstücke auszeichnen.
Für B2B-Käufer kann eine breitere Produktpalette von Vorteil sein. So kann der Lieferant verschiedene Maschinenarchitekturen vergleichen, anstatt jeden Auftrag auf ein einziges Modell beschränken zu müssen. Ein vertikales Bearbeitungszentrum eignet sich beispielsweise besser für kleine bis mittelgroße Formen und Platten. Ein horizontales Bearbeitungszentrum ist besser geeignet für kastenförmige Teile und die Bearbeitung mehrerer Seiten. Ein Fünf-Achs-Bearbeitungszentrum kann komplexe, gekrümmte Oberflächen bearbeiten. Ein Portalbearbeitungszentrum ist die leistungsstärkere Option, wenn das Werkstück groß, schwer oder strukturell anspruchsvoll ist.
Ein guter Hersteller von CNC-Bearbeitungszentren sollte bereit sein, zu sagen, wann eine Portalmaschine nicht notwendig ist. Diese Ehrlichkeit kann Käufer vor Überinvestitionen bewahren.
Anpassungsmöglichkeiten prüfen
Die Bearbeitung großer Bauteile erfordert häufig eine kundenspezifische CNC-Lösung. Die benötigte Tischgröße, der Verfahrweg, das Spindeldrehmoment, die Spanabfuhr, die Kühlmittelzufuhr, die Einhausung, das Werkzeugmagazin, das Steuerungssystem, das Fundament und die Spannvorrichtung können variieren.
Auf der Homepage von Zhihe heißt es, dass das Unternehmen kundenspezifische CNC-Lösungen anbietet, die auf den Anforderungen des Werkstücks basieren und Maschinenempfehlungen enthalten, die auf Werkstück, Material und Genauigkeitsanforderungen abgestimmt sind. Diese Art der kundenspezifischen Unterstützung ist bei Portalprojekten wichtig, da die Auswahl von Standardmaschinen möglicherweise nicht alle industriellen Anwendungen abdeckt.
Beispielsweise benötigt ein Formenbauunternehmen möglicherweise eine höhere Oberflächenstabilität. Ein Zulieferer von Schwermaschinenteilen legt unter Umständen Wert auf Belastbarkeit und Grobbearbeitung. Ein Hersteller von Energieanlagen benötigt möglicherweise Langzeitstabilität. Ein Automatisierungsanlagenhersteller benötigt eventuell große Grundplatten mit engmaschigen Lochmustern. Dies sind unterschiedliche Anforderungen.
Ein Lieferant sollte bei der Konfiguration mitwirken, anstatt nur eine Standardmaschine zu verkaufen.
Kundendienst ist nicht optional
Ein Portalbearbeitungszentrum benötigt während seiner gesamten Lebensdauer Serviceunterstützung. Installation, Nivellierung, Bedienerschulung, Spindelwartung, Schmierung der Führungsbahnen, Unterstützung bei der CNC-Parameteranpassung, Ersatzteile und vorbeugende Wartung beeinflussen die Produktionsstabilität.
Auf der Homepage von Zhihe werden die Auswahl vor dem Kauf, die Installation und der Kundendienst hervorgehoben, inklusive technischer Unterstützung von der Maschinenauswahl bis zum Produktionsstart. Dies ist wichtig, da Portalmaschinen selten sofort einsatzbereit sind. Das Käuferteam muss mit Einrichtung, Beladung, Vorrichtungshandhabung, Schnittparametern und Wartungsabläufen vertraut sein.
Vor der Bestellung fragen Sie bitte:
Wer unterstützt die Installation?
Kann der Lieferant Hinweise zur Gründung geben?
Ist eine Ferninbetriebnahme möglich?
Welche Schulungen sind inbegriffen?
Wie werden Ersatzteile versendet?
Wie lange ist die Garantiezeit?
Kann der Lieferant vorbeugende Wartungsarbeiten unterstützen?
Wird der Lieferant bei der Fehlerbehebung von Schnittinstabilitäten helfen?
Ein Billiglieferant ohne praktische Unterstützung kann teuer werden, wenn die Maschine stillsteht.
Hersteller-Typenvergleich
| Lieferantentyp | Potenzieller Vorteil | Mögliches Risiko | Best-Fit-Käufer |
|---|---|---|---|
| Hersteller von Direktportal-Bearbeitungszentren | Verbesserte technische Kommunikation, Werkssteuerung, Anpassungsmöglichkeiten und Maschinenhistorie | Der Käufer muss die Qualität und die Servicefähigkeit weiterhin überprüfen. | Fabriken, die langfristige Unterstützung bei der Produktion von Großteilen benötigen |
| Händler für allgemeine CNC-Ausrüstung | Kann vielfältige Beschaffungsoptionen und schnelle Angebotserstellung anbieten. | Möglicherweise sind technische Antworten von einem anderen Werk abhängig. | Käufer mit einfachen Standardanforderungen |
| Lokaler Vertriebspartner | Einfachere lokale Kommunikation und Installationsunterstützung | Die Modellauswahl kann begrenzt sein und der Preis kann höher sein. | Käufer, die Wert auf lokalen Service legen |
| Billiger, unbekannter Lieferant | Niedrigeres Anfangsangebot | Höheres Risiko in Bezug auf Steifigkeit, Genauigkeit der Nachweise, Ersatzteile und Service | Nur Projekte mit geringem Risiko |
| Ingenieurorientierter CNC-Lieferant | Verbesserte Prozessprüfung, Beratung zu Vorrichtungen, Tests und Lieferplanung | Möglicherweise sind detailliertere Angaben des Käufers vor der Angebotserstellung erforderlich. | Großteilehersteller und OEM-Produktionsabnehmer |
Häufige Fehler bei der Auswahl eines Herstellers von Portalbearbeitungszentren
Ein häufiger Fehler ist die Anfrage nach einem allgemeinen Angebot wie „Bitte unterbreiten Sie ein Angebot für ein Portalbearbeitungszentrum“. Ohne genaue Teileinformationen kann der Lieferant nur ein Standardmodell nennen. Das reicht für die Fertigung großer Teile nicht aus.
Ein weiterer Fehler besteht darin, nur die Verfahrweggröße zu vergleichen. Der Verfahrweg ist zwar wichtig, aber auch die Tischbelastung, das Spindeldrehmoment, die strukturelle Steifigkeit, die Führungsbahnkonfiguration, die Zugänglichkeit der Vorrichtung und das Fundament spielen eine Rolle.
Käufer ignorieren mitunter auch die Installationskosten. Eine Maschine, die sich nicht reibungslos installieren lässt, kann die Produktion verzögern und zusätzliche Kosten verursachen.
Manche Käufer akzeptieren Genauigkeitsangaben, ohne Prüfberichte anzufordern. Bei hochwertigen Bearbeitungen sollten Inspektionsnachweise jedoch Teil der Angebotsverhandlung sein.
Schließlich entscheiden sich manche Käufer für den günstigsten Anbieter. Bei Portalmaschinen kann dies riskant sein. Mangelhafter Support, langsame Ersatzteillieferungen, eine schwache Konstruktion oder instabile Schnitte können die anfänglichen Einsparungen und damit verbundene Kosten deutlich übersteigen.
Vorlage für praktische Käuferanfragen
Bei der Kontaktaufnahme mit einem Lieferanten von großen Werkzeugbearbeitungszentren sollten Sie eine strukturierte Anfrage stellen:
„Wir müssen [Teiltyp] aus [Material] bearbeiten. Die maximale Größe beträgt [L×B×H], das Gewicht [kg] und die wichtigsten Toleranzen sind [Werte]. Zu den Hauptbearbeitungsschritten gehören Schruppfräsen, Tieffräsen, Bohren, Gewindeschneiden und Schlichten. Aktuelle Engpässe sind [Zykluszeit / Vibration / Rüstzeit / Genauigkeit / Kapazität]. Bitte empfehlen Sie eine geeignete Konfiguration für ein Portalbearbeitungszentrum, einschließlich Tischgröße, Verfahrweg, Spindel, Führungsbahnkonstruktion, Steuerung, Vorrichtungsvorschläge, Installationsanforderungen, Genauigkeitsprüfung, Lieferzeit und Kundendienst.“
Diese Art von Anfrage hilft dem Lieferanten, mit einem technischen Angebot anstatt nur einem Preis zu antworten.
Häufig gestellte Fragen
Worauf sollte ich als Erstes achten, wenn ich einen Hersteller von Portalbearbeitungszentren auswähle?
Beginnen Sie mit der Werkstückpassung. Bestätigen Sie Werkstückgröße, Gewicht, Material, Bearbeitungsprozess, Toleranz, Spannmethode und erwartete Ausgabemenge, bevor Sie Maschinenmodelle vergleichen.
Warum ist die Gleiskonfiguration wichtig?
Führungsschienen beeinflussen Schnittstabilität, Vorschubverhalten, Tragfähigkeit und Widerstandsfähigkeit gegen außermittige Belastungen. Auf der Produktseite von Zhihe werden hochbelastbare X/Y-Rollenführungen und eine vierseitige rechteckige Hartmetallschiene für die Z-Achse beschrieben, die für eine optimale Balance zwischen hoher Schnitt- und Schlichtstabilität sorgen.
Soll ich einen Probeschnitt anfordern?
Ja. Probeschnitte können vor dem Versand überprüfen, ob die Maschine die tatsächlichen Material-, Vorrichtungs-, Schnittlast- und Genauigkeitsanforderungen bewältigen kann.
Ist der günstigste Lieferant von Portalbearbeitungszentren eine gute Wahl?
Nicht immer. Ein niedriger Preis kann höhere Risiken in Bezug auf Maschinenstabilität, Genauigkeitsprüfung, Ersatzteile, Installation und Kundendienst verbergen.
Wann ist ein Portalbearbeitungszentrum besser als ein vertikales Bearbeitungszentrum?
Ein Portalbearbeitungszentrum ist besser geeignet, wenn das Werkstück groß oder schwer ist oder eine breite Unterstützung und ein stabiles Schneiden über einen größeren Arbeitsbereich erfordert.
Abschluss
Die Wahl eines Herstellers von Portalbearbeitungszentren sollte als technische Entscheidung und nicht als Preisvergleich betrachtet werden. Der Käufer muss die Werkstückanforderungen, die Maschinenstruktur, die Führungsbahnkonfiguration, die Spindelkapazität, die Spannmethoden, die Genauigkeitsprüfung, die Installationsunterstützung und den Kundendienst sicherstellen.
Auf der Produktseite des Portalbearbeitungszentrums von Zhihe werden eine feste Trägerstruktur, eine Konstruktion mit geringer thermischer Verformung, hochbelastbare X/Y-Rollenlinearführungen, eine vierseitige rechteckige Hartschiene für die Z-Achse, eine hohe Zerspanungsfähigkeit, präzise Oberflächenbearbeitung und Anwendungen in der Automobil-, Energie-, Formen-, Hydraulik- und Schwermaschinenindustrie hervorgehoben.
Für B2B-Käufer ist ein pragmatischer Ansatz am sichersten: Zeichnungen senden, das Produktionsproblem definieren, ein technisches Angebot anfordern, Inspektions- oder Probeschnittnachweise verlangen und den Support des Lieferanten bewerten, bevor die Bestellung aufgegeben wird. Ein zuverlässiger Lieferant von CNC-Portalbearbeitungszentren sollte nicht nur die Maschine bereitstellen, sondern das Unternehmen auch beim Aufbau eines stabilen Großteilbearbeitungsprozesses unterstützen.
