Hochgeschwindigkeits-CNC-Fräsmaschine für optische Formen und Hochglanz-Oberflächenveredelung
Eine Hochgeschwindigkeits-CNC-Fräsmaschine für optische Formen wird nicht nach denselben Kriterien ausgewählt wie ein allgemeines Bearbeitungszentrum. Der Käufer fragt nicht nur, ob die Maschine Material abtragen kann. Die eigentliche Frage ist, ob sie eine Oberfläche erzeugen kann, die im Nachhinein weniger Nachbearbeitung benötigt.
Das ist eine schwierigere Frage.
Optische Formen, hochglänzende Formoberflächen, feine Gravurdetails und komplexe, gekrümmte Teile erfordern höchste Stabilität des gesamten Maschinensystems. Die Spindel muss ruhig laufen. Die Konstruktion muss vibrationsfest sein. Das thermische Verhalten muss auch bei längeren Bearbeitungszyklen kontrolliert bleiben. Die Einhausung muss den Bearbeitungsbereich sauber halten. Der Werkzeugweg muss optimal auf das Material und die Oberflächenbeschaffenheit abgestimmt sein.
Eine einzige Schwachstelle kann die endgültige Oberfläche beeinträchtigen.

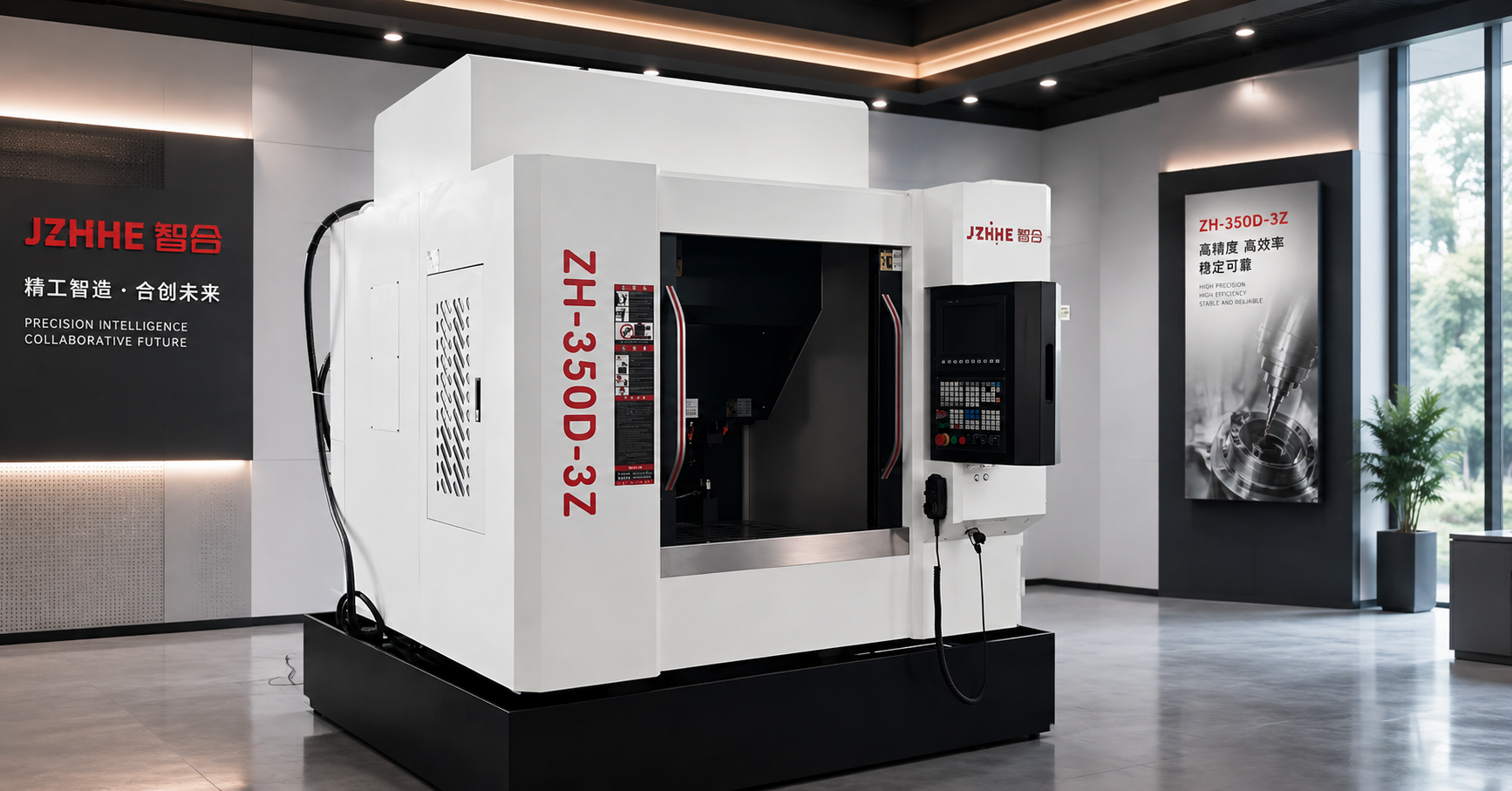

Das CNC-Hochgeschwindigkeits-Fräszentrum von Zhihe ist für diese anspruchsvollen Anwendungen konzipiert. Auf der Produktseite wird angegeben, dass die Maschine mit einer Hochgeschwindigkeits-Elektrospindel mit einem typischen Drehzahlbereich von 18.000–24.000 U/min arbeitet, unterstützt durch präzise dynamische Auswuchtung, effiziente Kühlung und vibrationsarme Steuerung. Auf derselben Seite werden komplexe gekrümmte Oberflächen, präzise Mikrostrukturen, Hochglanz-Spiegelfinish und Feingravuren als geeignete Anwendungsbereiche genannt.
Für Käufer optischer Formen lohnt es sich, diese Kombination genauer zu untersuchen.
Warum die Bearbeitung optischer Formen so anspruchsvoll ist
Die Bearbeitung optischer Formen ist schwierig, da die Oberfläche oft den Wert des Bauteils bestimmt. Schon kleine Werkzeugspuren, Wellen oder Vibrationsmuster können zusätzlichen Polieraufwand erfordern. In manchen Fällen kann dies die Eigenschaften des fertigen Formteils beeinträchtigen.
Die Herausforderung besteht nicht nur in der Genauigkeit, sondern auch in der Oberflächenintegrität.
Eine Standard-CNC-Maschine kann die Form zwar korrekt ausschneiden, die Oberflächenbearbeitung erfordert jedoch unter Umständen noch zu viel manuelle Nachbearbeitung. Dies stellt ein Problem für die Produktion dar, da manuelles Polieren zusätzlichen Arbeitsaufwand, Zeitaufwand und Abweichungen verursacht. Zudem kann es die gewünschte Geometrie verändern, wenn es nicht präzise gesteuert wird.
Hochgeschwindigkeitsfräsen ermöglicht den Einsatz kleinerer Werkzeuge, höherer Spindeldrehzahlen und gleichmäßigerer Schlichtbearbeitungen. Vibrationen der Maschine, eine ungünstige Werkzeugbahn oder ein instabiler Spindellauf führen jedoch nicht allein durch eine höhere Spindeldrehzahl zu einer Verbesserung der Oberflächengüte.
Deshalb sollten Käufer die Maschine als komplette Veredelungsplattform betrachten.
Die Rolle der Hochgeschwindigkeits-Elektrospindel
Bei optischen Formen und Hochglanzveredelungen spielt die elektrische Spindel eine zentrale Rolle.
Auf der Produktseite von Zhihe CNC wird eine leistungsstarke elektrische Spindel mit einem typischen Drehzahlbereich von 18.000–24.000 U/min aufgeführt. Zudem werden präzises dynamisches Auswuchten, effiziente Kühlung und Technologien zur Vibrationsdämpfung erwähnt.
Für B2B-Käufer zählt jedes dieser Details.
Die dynamische Auswuchtung trägt zur Reduzierung von Vibrationen bei hohen Drehzahlen bei. Die Kühlung hilft, die Wärmeausdehnung bei längeren Programmen zu minimieren. Die vibrationsarme Steuerung sorgt für eine bessere Oberflächengüte und ein vorhersehbareres Werkzeugverhalten.
Die Spindeldrehzahl sollte jedoch weiterhin an den Bearbeitungsprozess angepasst werden. Ein kleiner Kugelkopffräser zum Fertigen einer gekrümmten Formoberfläche kann von einer hohen Drehzahl profitieren. Ein größeres Schruppwerkzeug benötigt möglicherweise nicht dieselbe Drehzahl. Auch unterschiedliche Werkstoffe reagieren unterschiedlich.
Ein Käufer sollte nicht nur fragen: „Was ist die maximale Drehzahl?“
Eine bessere Frage wäre: „Welche Spindeldrehzahl, welcher Werkzeughalter, welcher Werkzeugdurchmesser und welche Schnittstrategie sollten für dieses Formmaterial und das angestrebte Oberflächenfinish verwendet werden?“
Die Steifigkeit der Maschine bestimmt weiterhin die Oberflächenqualität.
Manche Käufer gehen davon aus, dass für eine feine Oberflächenbearbeitung keine hohe Steifigkeit erforderlich ist, da die Schnittbelastungen gering sind. Das stimmt so nicht ganz.
Für eine feinere Bearbeitung können leichtere Durchgänge verwendet werden, die Oberflächenqualität reagiert jedoch äußerst empfindlich auf Vibrationen. Bereits geringe strukturelle Bewegungen können sichtbare Spuren hinterlassen. Ein schwacher Untergrund kann die Konsistenz beeinträchtigen. Thermische Verformungen können die Schnittbedingungen allmählich verändern.
Die Zhihe CNC-Maschine verfügt über eine hochsteife Portalbauweise mit festem Träger und eine intern verstärkte Kielträgerkonstruktion. Laut Produktseite verbessert diese Konstruktion die Steifigkeit und langfristige Betriebsstabilität, reduziert Vibrationen und thermische Verformungen und gewährleistet geometrische Genauigkeit und Wiederholgenauigkeit bei der Positionierung im Serienbetrieb.
Für die Bearbeitung optischer Formen ist dies wichtig. Lange Bearbeitungszyklen erfordern Stabilität vom Anfang bis zum Ende. Verhält sich die Maschine nach dem Aufwärmen anders, können sich die Oberflächenergebnisse verändern.
Deshalb ist die Hochgeschwindigkeitsbearbeitung nicht nur ein Spindelproblem, sondern auch ein Strukturproblem.
Warum eine vollständig geschlossene Bauweise die Präzisionsarbeit erleichtert
Eine vollständig geschlossene Bauweise wird häufig im Hinblick auf die Sicherheit diskutiert. Bei der Präzisionsbearbeitung trägt sie außerdem zu einer saubereren Bearbeitungsumgebung bei.
Auf der Webseite von Zhihe CNC wird das vollständig geschlossene Schutzsystem der Maschine als staubdicht, wasserdicht und späneisolierend beschrieben. Es wird außerdem darauf hingewiesen, dass dies zur Sauberkeit und Langlebigkeit wichtiger Getriebekomponenten beiträgt.
Bei der Herstellung optischer Formen ist Sauberkeit unerlässlich. Späne, Staub, Kühlmittelnebel und Verunreinigungen können den Arbeitsbereich beeinträchtigen. Feinbearbeitung erfordert oft sorgfältige Kontrollen, kontrollierte Werkzeugwechsel und die Bearbeitung empfindlicher Oberflächen. Eine saubere Arbeitsumgebung reduziert vermeidbare Risiken.
Beidseitig angeschlagene Schutztüren sind ebenfalls wichtig, da sie den Zugang zum Be- und Entladen sowie zur Prozessbeobachtung verbessern. Käufer sollten prüfen, ob die Türanordnung mit ihrer Werkzeuggröße, Vorrichtungsmethode und dem Arbeitsablauf der Bediener kompatibel ist.
Eine Maschine, die sich schwer beladen oder reinigen lässt, mag bei einer Vorführung gut funktionieren, kann aber im täglichen Gebrauch frustrierend sein.
Anwendungen, die von Hochglanzfräsen profitieren
Auf der Produktseite werden verschiedene Anwendungen für die Präzisionsbearbeitung aufgeführt, darunter 3C-Elektronikgehäuse, optische Formen, medizinische Geräte, Präzisionshardware, Verbundwerkstoffe und die Herstellung hochpräziser Formen.
In diesem Blog geht es um optische Formen und Hochglanzoberflächen, aber die gleichen Prinzipien gelten oft auch für andere Präzisionsteile.
| Anwendung | Hauptherausforderung | Maschinenanforderung |
|---|---|---|
| Optische Formen | Glatte Oberflächen und Konturgenauigkeit | Stabile Spindel, geringe Vibration, präzise Bewegung |
| Hochglänzende Formeinsätze | Weniger Polieren und ein sauberes Finish | Hochgeschwindigkeits-Finishing und thermische Stabilität |
| Feine Gravur | Kleine Details und scharfe Konturen | Hohe Drehzahl, Werkzeugkontrolle, stabile Struktur |
| Präzisionsmikrostrukturen | Sehr kleine Geometrie | Gleichmäßige Bewegung und geringe Vibration |
| 3C-Dekorteile | Oberflächen | Sauberes Schneiden und Wiederholgenauigkeit |
| Komponenten medizinischer Geräte | Präzise Formgebung und Oberflächenbeschaffenheit | Stabiler Prozess und kontrollierte Oberflächenqualität |
Hochgeschwindigkeitsfräsen ist dann sinnvoll, wenn Oberflächenqualität, Detailgenauigkeit und Wiederholbarkeit wichtiger sind als ein hoher Materialabtrag.
Werkzeug- und Werkzeugwegplanung darf nicht vernachlässigt werden.
Eine Hochgeschwindigkeits-CNC-Fräsmaschine erzeugt nicht automatisch eine spiegelglatte Oberfläche. Werkzeuge und Programmierung spielen weiterhin eine entscheidende Rolle.
Für die optische Formbearbeitung sollten Käufer Folgendes beachten:
- Werkzeughalterbalance
- Schneidqualität
- Werkzeugdurchmesser
- Übertrittshöhe
- Vorschubgeschwindigkeit
- Spindeldrehzahl
- Werkzeugrundlauf
- Kühlmittel- oder Luftblasstrategie
- CAM-Glättungseinstellungen
- Bearbeitungszugabe nach dem Schruppen
Wenn beim Schruppen unebenes Material entsteht, wird die Schlichtbearbeitung schwieriger. Ist der Werkzeugrundlauf zu hoch, zeigt sich dies auf der Oberfläche. Erzeugt der CAM-Pfad abrupte Richtungsänderungen, kann die Maschine langsamer laufen oder Spuren hinterlassen.
Die Maschine liefert die Grundlage, aber der Prozess entscheidet über das Ergebnis.
Dies ist einer der Gründe, warum die Unterstützung durch den Lieferanten so wichtig ist. Ein Käufer sollte fragen, ob der Hersteller Anwendungsanforderungen, Maschinenkonfiguration und Probebearbeitungen für schwierige Teile besprechen kann.
Was Käufer vor dem Kauf fragen sollten
Vor der Auswahl einer CNC-Fräsmaschine für optische Formen sollten Käufer eine technische Überprüfung durchführen.
| Frage | Warum das wichtig ist |
|---|---|
| Welches Formmaterial wird bearbeitet? | Stahl, Kupfer, Aluminium, Graphit und Verbundwerkstoffe verhalten sich unterschiedlich |
| Welche Oberflächenbeschaffenheit ist erforderlich? | Ermittelt die Anforderungen an Spindel, Werkzeug und Prozess. |
| Wird das Schruppen auf derselben Maschine durchgeführt? | Beeinflusst die Steifigkeit und die Prozessplanung |
| Was ist die kleinste Merkmalsgröße? | Hilft bei der Beurteilung der Spindeldrehzahl und der Werkzeugsteuerung |
| Wie lange dauern die Abschlusszyklen? | Die thermische Stabilität gewinnt an Bedeutung. |
| Welche Inspektionsmethode wird angewendet? | Oberflächen- und Konturqualität müssen überprüft werden. |
| Ist eine Bedienerschulung erforderlich? | Hochgeschwindigkeits-Finishing erfordert disziplinierte Vorbereitung |
Dieser Ansatz verhindert vage Zitate und schwache maschinelle Empfehlungen.
Ein Käufer sollte nicht einfach nur den Produktnamen angeben und nach dem Preis fragen. Für optische Formen benötigt der Lieferant die Teilezeichnung, das Material, die angestrebte Oberflächengüte, die Erwartungen an den Werkzeugweg und Informationen zu den aktuellen Produktionsproblemen.
Kostenfaktoren, die Käufer verstehen sollten
Eine Hochgeschwindigkeits-CNC-Fräsmaschine mag zwar mehr kosten als ein einfaches Bearbeitungszentrum, aber der eigentliche Vergleich sollte auf dem Produktionswert basieren.
Zu den Kostenfaktoren gehören:
- Elektrische Spindelkonfiguration
- Spindelkühlung und Auswuchtqualität
- Maschinensteifigkeit
- Bewegungssystem
- Gehäusekonstruktion
- Controller- und Programmierunterstützung
- Qualität des Werkzeughalters
- Befestigungssystem
- Probeschnitt
- Kundendienst
Der Käufer sollte auch versteckte Kosteneinsparungen berücksichtigen. Wenn die Maschine die Polierzeit verkürzt, die Oberflächenkonsistenz der Form verbessert, den Ausschuss reduziert oder die Nachbearbeitungszyklen beschleunigt, kann die höhere Investition gerechtfertigt sein.
Nicht jedes Werkstück benötigt jedoch diesen Maschinentyp. Wenn im Werk hauptsächlich grobe Halterungen oder einfache Platten gefertigt werden, kann ein universelles vertikales Bearbeitungszentrum wirtschaftlicher sein. Hochgeschwindigkeitsfräsen ist vor allem dann sinnvoll, wenn das Werkstück feine Oberflächen, komplexe Konturen oder kleine Details erfordert.
Häufige Fehler bei der Auswahl von optischen Formenmaschinen
Ein Fehler ist die Annahme, dass hohe Drehzahlen eine spiegelglatte Oberfläche garantieren. Das ist nicht der Fall.
Ein weiterer Fehler ist die Vernachlässigung der thermischen Stabilität. Die Bearbeitungszyklen können lang sein, und Hitze kann die Genauigkeit beeinträchtigen.
Ein dritter Fehler besteht darin, die Anforderungen an die Spindelpflege nicht zu beachten. Hochgeschwindigkeits-Elektrospindeln müssen sachgemäß verwendet und gewartet werden.
Manche Käufer unterschätzen auch die Bedeutung einer gründlichen Inspektion. Kann der Käufer die Oberfläche nicht richtig vermessen oder beurteilen, lässt sich nur schwer feststellen, ob die Maschine den Erwartungen entspricht.
Ein weiterer Fehler besteht darin, Probeschnitte als optional zu betrachten. Bei optischen Formen und Hochglanzteilen kann die Probebearbeitung den tatsächlichen Zusammenhang zwischen Maschine, Werkzeug, Material und Oberflächengüte aufzeigen.
Häufig gestellte Fragen
Warum ist eine Hochgeschwindigkeits-CNC-Fräsmaschine für optische Formen nützlich?
Da optische Formen oft glatte Oberflächen, feine Konturen und einen reduzierten Polieraufwand erfordern, kann Hochgeschwindigkeitsfräsen in Kombination mit einer stabilen Spindel, einer robusten Konstruktion und den richtigen Werkzeugen diese Ziele unterstützen.
Wird die Spiegelglanzpolitur allein durch die Spindeldrehzahl erzeugt?
Nein. Die Spiegelglanzqualität hängt von der Spindelstabilität, der Maschinensteifigkeit, der Werkzeugqualität, dem Werkzeugweg, dem Material, der Kühlung und der Qualitätskontrolle ab.
Welche Spindeldrehzahl verwendet die Zhihe CNC-Maschine?
Auf der Produktseite wird angegeben, dass die Maschine über eine elektrische Hochgeschwindigkeitsspindel mit einem typischen Drehzahlbereich von 18.000–24.000 U/min verfügt.
Welche Anwendungsbereiche sind für die Maschine aufgeführt?
Die Produktseite listet 3C-Elektronikgehäuse, optische Formen, medizinische Geräte, Präzisionshardware, Verbundwerkstoffe und die Herstellung hochpräziser Formen auf.
Was sollten Käufer vorbereiten, bevor sie ein Angebot anfordern?
Käufer sollten Zeichnungen, Materialanforderungen, Anforderungen an die Oberflächenbeschaffenheit, Toleranzvorgaben, Werkzeuggrößenbereich, Produktionsvolumen und aktuelle Bearbeitungsprobleme vorbereiten.
Abschluss
Bei der Auswahl einer Hochgeschwindigkeits-CNC-Fräsmaschine für optische Formen sollte die Oberflächenqualität im Vordergrund stehen. Die Spindeldrehzahl ist zwar wichtig, aber nur ein Aspekt der Entscheidung. Käufer sollten außerdem die Maschinensteifigkeit, die Vibrationsdämpfung, die Temperaturregelung, die Gehäusekonstruktion, die Werkzeugwegplanung und den Support des Lieferanten berücksichtigen.
Das Zhihe CNC-Hochgeschwindigkeits-Fräsbearbeitungszentrum ist für anspruchsvolle Präzisionsarbeiten ausgelegt und verfügt über eine hochsteife Portalstruktur, ein vollständig geschlossenes Schutzsystem und eine elektrische Spindel mit 18.000–24.000 U/min, die auf komplexe gekrümmte Oberflächen, Mikrostrukturen, hochglänzende Spiegeloberflächen und feine Gravuren ausgerichtet ist.
Für Hersteller optischer Formen kann die richtige Maschine den Polierdruck reduzieren, die Konsistenz verbessern und die Feinbearbeitung von Oberflächen besser planbar machen. Ausgangspunkt ist nach wie vor die Zeichnung. Sobald Material, Geometrie, Toleranzen und Oberflächengütevorgabe klar definiert sind, wird die Maschinenauswahl deutlich realistischer.
