Eine hohe Spindeldrehzahl garantiert keine schnelle Fertigung. Bei einem Bauteil mit vierzig Bohrungen, zwölf Gewindegängen und einigen leichten Vertiefungen geht Zeit sowohl zwischen den Schnitten als auch innerhalb dieser verloren. Werkzeugwechsel, Beschleunigung, Positionierung, Antastverfahren, Spanabfuhr, Beladung und Gewinderückführung entscheiden darüber, ob die Maschine die Zielvorgabe erreicht.
Ein Hochgeschwindigkeits-Bohr- und Gewindeschneidzentrum ist besonders vorteilhaft, wenn kurze, sich wiederholende Bearbeitungsvorgänge den Arbeitsablauf dominieren. Es ist für schnelles Wechseln zwischen Bohrungen und Werkzeugen ausgelegt und ermöglicht dabei einen kompakten Bearbeitungsprozess. Erfordert das Werkstück hingegen eine intensive Schruppbearbeitung, große Schneidwerkzeuge, tiefe, drehmomentintensive Schnitte oder einen sehr großen Bearbeitungsbereich, ist ein konventionelles vertikales Bearbeitungszentrum möglicherweise die bessere Wahl.
Dieser Einkaufsleitfaden erklärt, woher die Geschwindigkeit kommt, welche Teile sie nutzen und welche Fragen Sie stellen sollten, bevor Sie eine Zykluszeitzusage akzeptieren. Ziel ist nicht die schnellste Spezifikation, sondern der stabilste Weg, um die erforderliche Anzahl akzeptabler Teile pro Schicht zu erreichen.
Hochgeschwindigkeits-Bohr- und Gewindeschneidzentrum: Die schnelle Antwort
Diese Maschinenart eignet sich besonders für Werkstücke mit vielen Bohrungen und Gewinden, kleinen bis mittelgroßen Werkzeugen, leichten bis mittelschweren Fräsarbeiten, stabilen Vorrichtungen und ausreichendem Volumen, um durch die Wiederholbarkeit bei jedem Arbeitsgang wertvolle Zeit zu sparen. Typische Anwendungsfälle sind Aluminiumgehäuse, Elektronikbauteile, Halterungen, Abdeckungen, Kühlkörper, Platten und kompakte Automobilkomponenten.
Entscheiden Sie sich stattdessen für ein Standard-Bearbeitungszentrum, wenn der Prozess größere Werkzeuge, ein hohes Drehmoment, einen hohen Materialabtrag, eine größere Tischkapazität, einen größeren Arbeitsbereich oder eine hohe Flexibilität in der Fertigung erfordert. Die Trennlinie verläuft in der Bearbeitungsplanung, nicht in der Branchenbezeichnung.

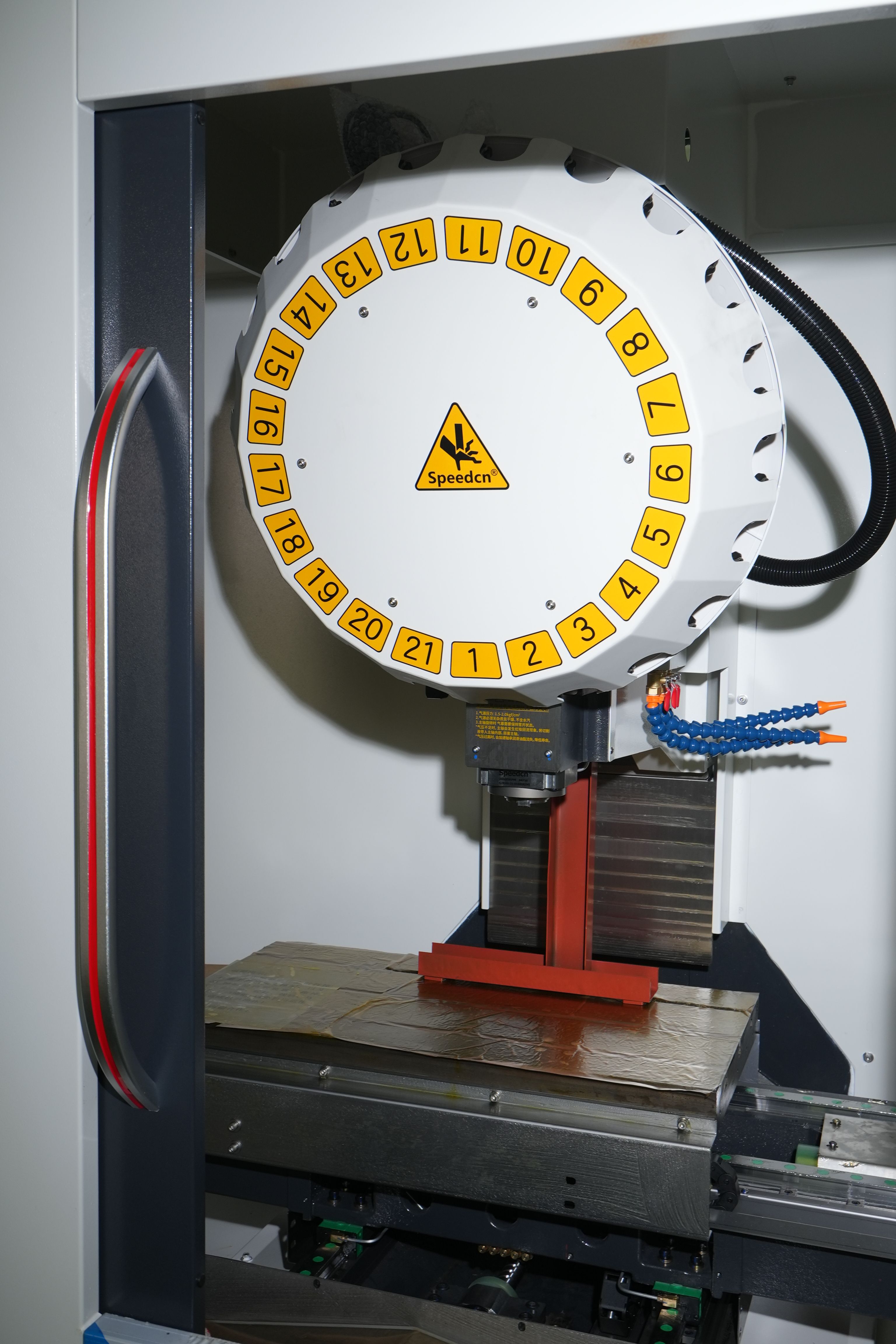

Woher die Zykluszeitersparnis tatsächlich kommt
Käufer achten oft auf die Spindeldrehzahl. Ein kurzer Bohr- und Gewindeschneidzyklus hängt außerdem von Folgendem ab:
- Schnelles Vorankommen und Beschleunigen zwischen den Merkmalen.
- Werkzeugwechselzeiten unter realen Bedingungen.
- Spindelbeschleunigung und -verzögerung.
- Positionierungs- und Absetzverhalten.
- Bohrtiefe, Anfahrt, Rückzug und Spanbrecherbewegungen.
- Starre Tapping-Synchronisierung und -Umkehr.
- Beladen, Prüfen, Waschen und Entladen.
Eine Sekunde Zeitersparnis ist entscheidend, wenn sie hunderte Male pro Schicht vorkommt. Eine kurze Werkzeugwechselzeit ist weniger wichtig, wenn die Maschine auf die Spindel wartet, einen längeren Sicherheitsanlauf durchführt oder für die Späneabfuhr anhält. Fragen Sie nach einer detaillierten Zyklusaufschlüsselung statt nach einem einzigen Endwert.
Teilegeometrie und Lochanzahl sollten die Maschine qualifizieren
Nehmen Sie die repräsentative Zeichnung und zählen Sie die Bohrungen nach Durchmesser, Tiefe, Toleranz und Gewinde. Notieren Sie, ob es sich um Durchgangs- oder Sackbohrungen handelt, ob sie Taschen schneiden und ob die Späne ungehindert abgeführt werden können. Markieren Sie die Fräsmerkmale und den größten voraussichtlich verwendeten Fräser.
Betrachten Sie anschließend die Werkzeugzugänglichkeit. Eine Oberseitenplatte ist unkompliziert. Ein Gehäuse mit Bohrungen auf vier Seiten erfordert möglicherweise manuelle Drehungen, eine vierte Achse oder eine andere Maschinenkonfiguration. Die Zeitersparnis zwischen den Bohrungen auf der Oberseite gleicht nicht die zahlreichen manuellen Rüstvorgänge aus, wenn diese den Bearbeitungsprozess dominieren.
Das Produktionsvolumen verändert die Antwort. Bei Prototypen kann die Einfachheit der Vorrichtung wichtiger sein als maximale Beschleunigung. In der Serienproduktion kommen die gleichen schnellen Bewegungen und Werkzeugwechsel häufig genug vor, um eine genauere Optimierung zu rechtfertigen.
Die Spindelauswahl sollte sich nach Bohrergröße und -material richten.
Kleine Aluminiumbohrer können von hohen Drehzahlen profitieren. Größere Bohrer, Gewindefräser, Planfräser und die Bearbeitung von Stahl erfordern hingegen ein anderes Verhältnis von Drehzahl, Drehmoment und Leistung. Der nutzbare Drehzahlbereich sollte alle Werkzeuge abdecken, ohne wichtige Bearbeitungsvorgänge an den Rand der Spindelkurve zu drängen.
Auch die Steifigkeit und der Rundlauf des Werkzeughalters spielen eine wichtige Rolle. Die Bohrtipps von Sandvik Coromant betonen die Bedeutung kurzer Bohrer, steifer und präziser Halter, geringer Rundlauf und einwandfreier Spindelzustand. Diese Punkte sind direkt für die Maschinenauswahl relevant, da hohe Drehzahlen schwache Spannvorrichtungen und Spindelprobleme verstärken.
Bitten Sie den Lieferanten, den größten und kleinsten Bohrer, das tiefste Loch, den anspruchsvollsten Gewindebohrer und den größten Fräser im Angebot zu benennen. Selbst eine Spindel, die auf das durchschnittliche Werkzeug ausgelegt ist, kann bei dem für den Arbeitsgang entscheidenden Vorgang versagen.
Starres Gewindeschneiden muss Gewinde erzeugen, nicht nur schnell rückgängig machen.
Beim starren Gewindeschneiden wird die Spindeldrehung mit dem Achsenvorschub synchronisiert. Schnellere Beschleunigung und Richtungswechsel können die Zykluszeit verkürzen, die Gewindequalität hängt jedoch auch von der Synchronisation, dem Werkzeugzustand, dem Halter, dem Kühlmittel, der Spanabfuhr, der Bohrungsvorbereitung und dem Material ab.
Sacklöcher sind weniger fehlertolerant, da der Platz für die Späne begrenzt ist. Ein Gewindebohrer, der die programmierte Tiefe erreicht, kann dennoch Späne am Grund ansammeln oder beim Rückwärtsdrehen das Gewinde beschädigen. Überprüfen Sie die Größe des Pilotlochs, den Freiraum am Bohrlochgrund, die Gewindetiefe, die Kühlmittelzufuhr und ob Formgewindeschneiden oder Gewindefräsen die bessere Option ist.
Ein aussagekräftiger Versuch sollte die tatsächliche Gewindegröße und -tiefe umfassen und nicht nur einfache Durchgangsbohrungen in einem weichen Demonstrationsblock. Die Prüfmethode ist festzulegen: Lehre, Gewindemessung oder ein anderer kundenspezifischer Standard.
Die Chipsteuerung kann die von Ihnen erworbene Geschwindigkeit schützen.
Bei der Serienfertigung von Bohrungen entstehen kontinuierlich Späne. Sandvik Coromant weist darauf hin, dass die Serienfertigung von Präzision, Effizienz und Zuverlässigkeit abhängt. Aus Sicht des Maschinenkäufers bedeutet Zuverlässigkeit unter anderem, dass die Späne abtransportiert werden, bevor sie die nächste Bohrung blockieren.
Prüfen Sie die Kühlmittelzufuhr durch das Werkzeug, externe Düsen, Druckluft, die Reinigung der Kabine, die Filtration, das Tankvolumen und die Förderbandkonstruktion. Je nach Material entstehen unterschiedliche Späneformen. Aluminium kann große Mengen feiner Späne erzeugen; Stahl kann Hitze und lange Späne erzeugen; Gusseisen führt zu feinen, abrasiven Partikeln.
Die Späneabfuhr sollte im Bereich der Vorrichtung getestet werden. Klemmen und Vertiefungen können selbst bei einem leistungsfähigen Förderband zu Spänen führen. Muss der Bediener alle zwanzig Zyklen die Tür öffnen, um Späne zu entfernen, ist der beworbene automatische Zyklus unvollständig.
Beschleunigung und Eilgang erfordern einen realen Bauteiltest
Die Eilganggeschwindigkeit wird üblicherweise als Höchstgeschwindigkeit angegeben. Kurze Verfahrwege erreichen diese Höchstgeschwindigkeit oft nicht, da die Achse beschleunigen und abbremsen muss. Bei einem kompakten Bauteil mit vielen nahe beieinander liegenden Bohrungen kommt es daher eher auf die Beschleunigung und die Feinabstimmung der Steuerung an als auf die maximale Eilganggeschwindigkeit.
Programmieren Sie ein repräsentatives Bearbeitungsmuster. Dieses sollte sicheres Anfahren, Bohren, Zurückziehen, Werkzeugwechsel, Gewindeschneiden, Antasten und die längste Bewegung am Werkstück beinhalten. Vergleichen Sie die gemessene Zeit pro Segment. So erkennen Sie, wo die Maschine schnell arbeitet und wo der Prozess verzögert abläuft.
Um eine Vorführung zu gewinnen, sollten nicht alle Sicherheitsmargen entfernt werden. Ein Produktionszyklus benötigt Spielraum für Späne, Werkzeuglängenabweichungen, Vorrichtungstoleranzen und die Erholung des Bedieners. Der beste Zyklus ist einer, der wiederholt ohne Beinahe-Unfälle ablaufen kann.
Die Maschinenstruktur spielt auch bei leichten, schnellen Schneidprozessen eine Rolle.
Bohr- und Gewindeschneidzentren werden oft mit leichteren Schnitten in Verbindung gebracht, doch die Steifigkeit bleibt wichtig. Wiederholte Beschleunigung, außermittige Spannvorrichtungen, Fräskräfte und größere Werkzeuge belasten die Konstruktion. Eine kompakte, schnelle Maschine, die während des erforderlichen Taschenfräsvorgangs vibriert, kann den Engpass eher verlagern als beseitigen.
Prüfen Sie Tischgröße, Belastung, Führungsbahnkonstruktion, Spindellagerung, Spindelanordnung und Vorrichtungshöhe. Falls eine vierte Achse geplant ist, berücksichtigen Sie deren Masse und Überhang. Stellen Sie sicher, dass der Werkzeugzugang über den gesamten Verfahrweg frei bleibt.
Die Genauigkeitsprüfung sollte das Lochmuster widerspiegeln.
Eine Maschine kann eine einzelne Position präzise wiedergeben und dennoch bei größeren Werkstücken oder nach Temperaturänderungen Probleme aufweisen. Definieren Sie die relevanten Merkmale: Lochposition, Bohrungsposition, Gewindeausrichtung, Rechtwinkligkeit, Verhältnis von Tasche zu Loch oder Musterabstand.
Die Kalibrierung eines Laserinterferometers ermöglicht die Beurteilung der Achsenpositionierung. Kugelstabtests überprüfen das koordinierte Achsenverhalten. Ein Probeteil verknüpft diese Maschinenprüfungen mit der Vorrichtung, den Werkzeugen, dem Material und dem Programm. Bei der Serienfertigung können wiederholte Messungen nach einem längeren Produktionslauf Verhaltensweisen aufdecken, die bei einem ersten, nicht bearbeiteten Teil nicht erkennbar sind.
Die Automatisierung funktioniert am besten, wenn der kurze Zyklus stabil ist.
Schnelle Bohr- und Gewindeschneidzyklen können dazu führen, dass die manuelle Beladung einen großen Teil der Gesamtzeit in Anspruch nimmt. Ein Palettenwechsler, ein Roboter oder eine einfache Beladevorrichtung können die Auslastung verbessern. Die Berechnung sollte Durchlaufzeit, Spannzeit, Werkstückausrichtung, Späneabfuhr, Messtaster, Werkzeugstandzeit und die Behandlung von Ausschussteilen berücksichtigen.
Die Automatisierung ist weniger sinnvoll, wenn die Vorrichtung häufig nachjustiert werden muss oder Absplitterungen einen gleichmäßigen Sitz verhindern. Stabilisieren Sie zunächst den manuellen Prozess. Ermitteln Sie anschließend die genaue Wartezeit, die durch die Automatisierung eingespart wird.
Bohr- und Gewindeschneidzentrum vs. Standard-VMC
| Entscheidungsfaktor | Bohr- und Gewindeschneidzentrum | Standard VMC |
|---|---|---|
| Typische Stärke | Schnell wiederholte Bohrungen, Gewinde und leichte Fräsarbeiten | Flexibles Fräsen, breiteres Werkzeugspektrum, größere Schnittgrößen |
| Werkstück | Klein- bis mittelgroße Teile und kompakte Vorrichtungen | Größere Größen, Gewichte und Jobarten |
| Werkzeugwechsel | Optimiert für häufige kurze Einsätze | Abhängig von Magazintyp und Konfiguration |
| Spindelfokus | Hochgeschwindigkeitsbohren, Gewindeschneiden und leichtes Schneiden | Bessere Balance von Geschwindigkeit, Drehmoment und Fräsen |
| Finanziell bestes Szenario | Stabile Lautstärke, bei der sich Sekunden wiederholen | Gemischte Arbeits- und Betriebsabläufe, die Flexibilität erfordern |
Ein Lieferant sollte beide Vorgehensweisen vergleichen, wenn das Bauteil neben vielen Bohrungen auch umfangreiche Fräsarbeiten aufweist. Die optimale Lösung kann ein schnelleres Bohrzentrum, ein leistungsstärkeres Bearbeitungszentrum oder zwei Maschinen für unterschiedliche Bearbeitungsvorgänge sein.
Was in die Angebotsanfrage aufgenommen werden sollte
- Zeichnung, Material, Lagerzustand, Rohgröße und Fertiggröße.
- Lochliste mit Durchmesser, Tiefe, Toleranz und Angabe, ob es sich um Durchgangs- oder Sacklöcher handelt.
- Gewindegrößen, -tiefen, -stärken und erforderliche Normen.
- Fräsmerkmale, größter Fräser und Materialabtragsbedarf.
- Losgröße, Jahresvolumen, Schichten und Zielzykluszeit.
- Vorrichtungskonzept, Bedarf an vierter Achse, Messtechnik und Automatisierungspläne.
- Kühlmittel, Filtration, Späneförderer, Werkzeugschnittstelle und Controller-Einstellungen.
Bitten Sie um eine Zeitstudie, die Schneiden, Eilgang, Werkzeugwechsel, Spindelwechsel, Antasten und Beladen separat aufführt. Geben Sie außerdem die verwendeten Werkzeuge und Schnittbedingungen an. Dadurch lassen sich die zugesagten Ergebnisse leichter überprüfen und reproduzieren.
Wie Zhihe CNC Bohr- und Gewindeschneidprojekte bewertet
Zhihe CNC bietet neben vertikalen, horizontalen, Portal-, Fräs- und 5-Achs-Bearbeitungszentren auch ein spezielles Sortiment an Bohr- und Gewindeschneidzentren an. Die größere Auswahl ist besonders nützlich, wenn ein Werkstück im Grenzbereich zwischen Hochgeschwindigkeits-Bohrbearbeitung und gröberer allgemeiner Bearbeitung liegt.
Die Auswertung beginnt mit der Zeichnung, der Material-, Bohrungs- und Gewindeliste, dem Fräsbedarf, der Vorrichtung und dem Produktionsziel. Zhihe kann anschließend Spindelhubbereich, Verfahrweg, Werkzeugkapazität, Spansystem, Optionen für die vierte Achse, Messtaster und Automatisierung vergleichen. Probebearbeitung und Maschinenprüfung können projektbezogen definiert werden.
Um ein Hochgeschwindigkeits-Bohr- und Gewindeschneidzentrum zu evaluieren, senden Sie Zhihe CNC ein repräsentatives Werkstück und fordern Sie eine segmentierte Zyklusstudie an. Der aussagekräftigste Vorschlag erklärt, wo Zeit eingespart wird und welche Bedingungen erfüllt sein müssen, um diese Einsparung aufrechtzuerhalten.
Fragen, die Käufer zum Hochgeschwindigkeitsbohren und Gewindeschneiden stellen
Ist ein Bohr- und Gewindeschneidzentrum nur für Aluminium geeignet?
Nein. Die Maschine kann auch andere Materialien bearbeiten, sofern Spindel, Werkzeuge, Kühlmittel und Schnittbedingungen geeignet sind. Aluminium wird häufig verwendet, da die hohe Schnittgeschwindigkeit und das große Spanvolumen für viele kompakte Bauteile geeignet sind.
Kann die Maschine Fräsarbeiten durchführen?
Ja, innerhalb der Grenzen von Spindel, Struktur, Werkzeug und Arbeitsbereich. Überprüfen Sie vor dem Austausch eines herkömmlichen Bearbeitungszentrums den größten Fräser, die Schnitttiefe, das Material und die erforderliche Oberflächengüte.
Warum ist die Werkzeugwechselzeit wichtig?
Bei Bauteilen mit vielen kurzen Arbeitsgängen müssen die Werkzeuge häufig gewechselt werden. Kleine Einsparungen wiederholen sich in jedem Zyklus, das tatsächliche Ergebnis hängt jedoch auch von der Spindelbeschleunigung, der Achsenbewegung und der Programmstrategie ab.
Wie sollte die Leistung von Zapfanlagen getestet werden?
Verwenden Sie die tatsächlichen Material-, Gewindegrößen-, Gewindetiefen-, Sack- oder Durchgangsgewinde-, Kühlmittel- und Materialanforderungen. Testen Sie das Rücklauf- und Spanverhalten sowie die Zykluszeit.
Verkürzt eine höhere, schnellere Durchquerung immer den Zyklus?
Nein. Kurze Bewegungen können durch Beschleunigung und Verzögerung eingeschränkt sein. Verwenden Sie das tatsächliche Lochmuster und messen Sie das gesamte Programm.
Wann sollte ich mich stattdessen für ein VMC entscheiden?
Wählen Sie ein VMC, wenn es mehr auf schweres Fräsen, größere Werkzeuge, höheres Drehmoment, größere Tischkapazität oder die Flexibilität für gemischte Aufträge ankommt als auf wiederholte kurze Bohrvorgänge.
Kann eine vierte Achse hinzugefügt werden?
Oft ja, abhängig von Modell und Konfiguration. Prüfen Sie das Rotationsgewicht, den Freiraum der Vorrichtung, den Verfahrweg, die Werkzeugzugänglichkeit, die Controller-Funktionen und ob die gespeicherten Setups dies rechtfertigen.
Wie lassen sich zwei Angaben zur Zykluszeit am besten vergleichen?
Verwenden Sie dieselbe Zeichnung, dieselben Vorrichtungsannahmen, dieselbe Werkzeugliste, dieselben Schnittbedingungen, dieselben Sicherheitsabstände, dieselbe Messtechnik und dieselbe Belastungsmethode. Bitten Sie beide Lieferanten um eine segmentierte Zeitstudie.
Messen Sie den gesamten Zyklus. Zhihe CNC kann Bohr- und Gewindeschneidzentren sowie VMC-Routings um das Werkstück vergleichen und anschließend die für einen stabilen Output erforderlichen Spindeln, Werkzeuge, Spankontrolle und Abnahmetests definieren.
