Warum ein vertikales Bearbeitungszentrum in der Fertigungshalle immer noch wichtig ist
Ein vertikales Bearbeitungszentrum ist eine jener Maschinen, die einem vertraut vorkommen, bis ein Produktionsteam sie auswählen muss. Dann kommt es auf jedes Detail an: Maschinenstruktur, Führungsbahndesign, Spanabfuhr, Bedienerzugang, Arbeitsablauf, Platzbedarf für Vorrichtungen und die Frage, ob die Maschine auch im realen Produktionsalltag bestehen kann und nicht nur im Katalog gut aussieht.
Für Ingenieure und Einkaufsleiter stellt sich selten die Frage: „Kann diese Maschine Metall schneiden?“ Die meisten CNC-Maschinen können das. Die wichtigere Frage ist, ob die Maschine über mehrere Schichten hinweg präzise schneiden kann, wiederholte Fräs- und Bohrarbeiten bewältigt, die Späne kontrolliert und die Art von kleinen Unterbrechungen minimiert, die die Produktivität unbemerkt beeinträchtigen.
Deshalb sind vertikale Bearbeitungszentren in vielen Betrieben nach wie vor unverzichtbar. Sie bieten einen praktischen, geschlossenen Bearbeitungsbereich, eine vertraute vertikale Spindelanordnung und genügend Flexibilität für Fräsen, Bohren, Gewindeschneiden, Taschenfräsen und Konturbearbeitung. In Betrieben, die Automobilteile, Präzisionshardware, Formen, Kommunikationskomponenten, Teile für medizinische Geräte und kleine Industriebaugruppen herstellen, ist diese Ausgewogenheit weiterhin entscheidend.

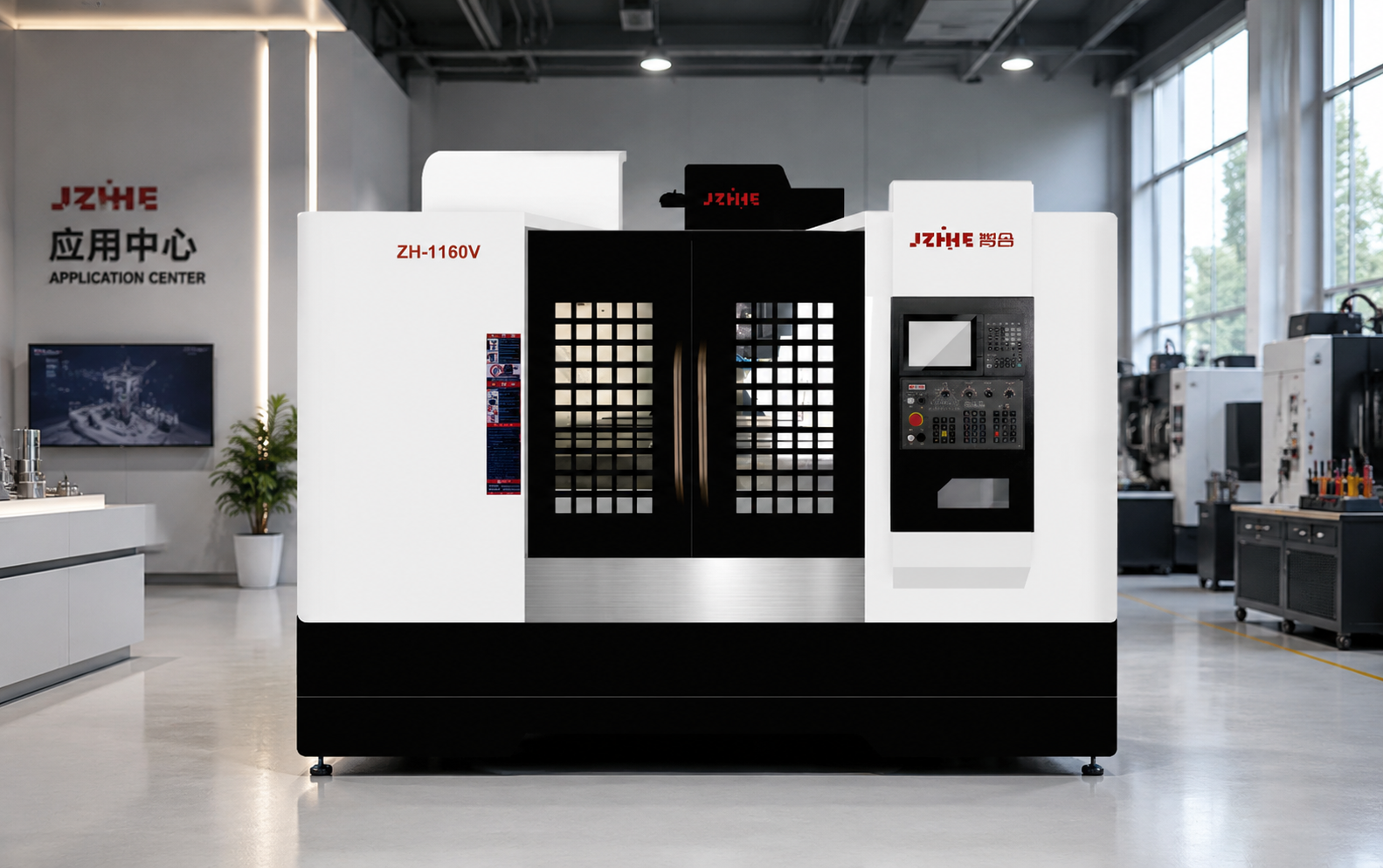

Das Vertikal-Bearbeitungszentrum ZH-1160V von Zhihe CNC mit fester Säule ist ein gutes Beispiel. Es wird als Hochleistungs-Vertikal-Bearbeitungszentrum für Präzisionsbearbeitung und Serienfertigung beschrieben und nutzt eine integrierte Bauweise mit fester Säule sowie eine verstärkte Kreuzschlittenkonstruktion, um Steifigkeit, gleichmäßige Bewegungssteuerung und Positioniergenauigkeit bei Hochgeschwindigkeitsbearbeitungen zu gewährleisten.
Was Käufer in der Regel zuerst entscheiden müssen
Vor dem Preisvergleich sollten Käufer die Entscheidung in zwei Fragen unterteilen.
Die erste Frage betrifft das Werkstück. Welches Material soll bearbeitet werden? Wie groß ist das Werkstück? Benötigt es einfaches Fräsen der Oberseite, wiederholtes Bohren, Gewindeschneiden, Konturbearbeitung oder längere Produktionszyklen?
Die zweite Frage betrifft die Flexibilität des Prozesses. Reicht ein standardmäßiges 3-Achs-Vertikalbearbeitungszentrum für die Bearbeitung aus, oder benötigt der Betrieb ein 4-Achs-Vertikalbearbeitungszentrum, um manuelle Umpositionierungen zu reduzieren und mehrere Seiten effizienter bearbeiten zu können?
Eine 3-Achs-Bearbeitungsanlage ist oft ausreichend für Gehäuse, Platten, Halterungen, Vorrichtungen, Formplatten und viele Präzisionsteile, die von oben oder mit einfachen Aufspannungen bearbeitet werden können. Sie ist einfacher zu programmieren, die Bediener sind leichter zu schulen und sie ist in der Regel wirtschaftlicher, wenn die Teilegeometrie nicht zu komplex ist.
Eine 4-Achs-Bearbeitungsbearbeitungsmaschine (VMC) wird attraktiver, wenn das Werkstück Seitenmerkmale aufweist, wiederholte Winkelbearbeitungen erforderlich sind oder die Reduzierung der Rüstkosten einen wesentlichen Kostenfaktor darstellt. Mehr Achsen bedeuten jedoch nicht automatisch eine bessere Produktion. Zusätzliche Funktionen sind nur dann von Vorteil, wenn sie auch tatsächlich genutzt werden.
Warum die Struktur des ZH-1160V wichtig ist
Die Maschinenstruktur wird in frühen Beschaffungsgesprächen leicht übersehen. Käufer fragen oft zuerst nach Spindeldrehzahl, Preis, Lieferzeit oder der Marke der Steuerung. Diese Details sind wichtig, aber die Struktur entscheidet häufig darüber, ob die Maschine auch nach Wochen oder Monaten im realen Betrieb stabil läuft.
Die ZH-1160V verfügt über eine hochsteife Maschinenkonstruktion mit feststehender Säule. In den Produktinformationen werden ein besonders großer, monolithischer Maschinensockel und eine weitspannende A-Rahmen-Säulenkonstruktion hervorgehoben, die die Vibrationsfestigkeit und Verformungskontrolle unter intensiven Schneidbedingungen verbessern.
Das ist in der Fertigung relevant, da eine instabile Struktur selten nur einen einzigen offensichtlichen Fehler verursacht. Häufiger treten kleinere Probleme auf: Rattermarken, Maßabweichungen, kürzere Werkzeugstandzeiten, rauere Oberflächen oder die Notwendigkeit für die Bediener, die Schnittparameter zu reduzieren, nur um den Prozess unter Kontrolle zu halten.
Für Hersteller, die Serienfertigung betreiben, summieren sich diese kleinen Verluste. Ein starres VMC (Vehicle Manufacturing Center) bedeutet nicht nur grobes Zerspanen, sondern auch einen vorhersehbaren Prozess.
Hochleistungsfähige Rollen-Linearführungen und Bewegungsstabilität
Ein hochsteifes vertikales Bearbeitungszentrum benötigt mehr als nur eine solide Basis. Auch die Achsenbewegung ist wichtig.
Die ZH-1160V ist mit hochbelastbaren Rollenführungen auf allen drei Achsen ausgestattet. Laut Produktseite verbessert dies das dynamische Ansprechverhalten und die Betriebsstabilität und trägt gleichzeitig zur gleichbleibenden Bearbeitungsqualität bei.
Für Käufer ist dies wichtig, da viele Produktionsprozesse wiederholte Bewegungen beinhalten: Lochmuster, Taschen, Planfräsen, Konturfräsen und Schlichtzyklen. Bewegen sich die Achsen gleichmäßig und wiederholgenau, erhöht dies das Vertrauen in die Maschine. Wirkt die Bewegung instabil, kann dies zu zusätzlichen Kontrollen, häufigeren Eingriffen des Bedieners oder zu fehlerhaften Werkstücken führen.
Einfach ausgedrückt: Eine gute Bewegungssteuerung hilft der Maschine, dieselbe Aufgabe immer wieder auf dieselbe Weise auszuführen. Genau das wünschen sich Produktionsteams.
Warum das Entfernen von Absplitterungen kein kleines Detail ist
Spänemanagement klingt vielleicht nicht spannend, beeinflusst aber die tägliche Produktivität. Späne, die im Bearbeitungsbereich verbleiben, können Vorrichtungen behindern, Oberflächen beschädigen, die Reinigung verlangsamen und unnötige Ausfallzeiten verursachen.
Die ZH-1160V verfügt über ein rückseitig angebrachtes Kühlmittelspül- und Späneabfuhrsystem, das Späne während der Bearbeitung entfernt, Ablagerungen verhindert und die Produktionssicherheit erhöht. Die interne Konstruktion der Maschine ist zudem für einfachere Wartung und Reinigung optimiert.
Für Betriebe, die Aluminium, Stahl, Hardwarekomponenten, Formteile oder kleine Präzisionsbaugruppen bearbeiten, ist dies wichtiger, als viele Käufer annehmen. Eine Maschine, die zwar gut schneidet, aber zu lange zum Reinigen benötigt, kann dennoch zum Engpass werden.
Eine saubere Späneabfuhr trägt zur Sicherheit des Bedieners bei und verringert das Risiko, dass sich Späne um Vorrichtungen, Werkzeuge oder in Innenecken ansammeln. Es geht nicht nur um Sauberkeit, sondern auch um die Betriebszeit.
Wo diese Art von vertikalem Bearbeitungszentrum am besten geeignet ist
Die ZH-1160V ist für die Präzisionsbearbeitung und die Massenproduktion konzipiert. Zu ihren Anwendungsbereichen zählen Strukturbauteile für die 5G-Kommunikation, die Herstellung von Automobilteilen, die Produktion von Medizingeräten, hochwertige Hardwareprodukte, kleine Präzisionsbaugruppen und die Fertigung von industriellen Großserienkomponenten .
Dieser Anwendungsbereich ist für ein vertikales Bearbeitungszentrum mit fester Säule sinnvoll. In diesen Branchen sind oft wiederholbare Bearbeitungsqualität, kontrollierte Maßgenauigkeit und ein stabiler Output erforderlich. Sie benötigen möglicherweise nicht immer die komplexeste Maschine auf dem Markt, aber sie benötigen eine Maschine, die zuverlässig läuft.
| Anwendungsgebiet | Typische Bedenken von Käufern | Warum ein VMC immer noch passt |
|---|---|---|
| Autoteile | Chargenstabilität und wiederholbare Bearbeitung | Unterstützt Fräsen, Bohren, Gewindeschneiden und die Fertigung mit Vorrichtungen |
| 5G-Kommunikationskomponenten | Präzisionsbauteile und saubere Oberflächen | Hilft dabei, die Konsistenz bei wiederholter Bearbeitung aufrechtzuerhalten. |
| Teile von Medizinprodukten | Genauigkeit und kontrollierte Oberflächenqualität | Vorteile aus stabiler Bewegung und starrer Struktur |
| Premium-Hardware | Oberflächenbeschaffenheit und Bauteilkonsistenz | Unterstützt die wiederholgenaue Bearbeitung kleiner Metallteile |
| Industriekomponenten | Produktivität und reduzierte Ausfallzeiten | Geschlossene Bauweise und Späneabfuhr verbessern die tägliche Nutzung |
Ein vertikales Bearbeitungszentrum ist nach wie vor wichtig, weil viele Fabriken genau diese Art von zuverlässigem Mittelweg benötigen: flexibel genug für verschiedene Teile, stabil genug für die Produktion und praktisch genug für den täglichen Betrieb.
Was Käufer vor der Auswahl eines VMC prüfen sollten
Bei der Entscheidung für eine Bearbeitungsmaschine sollte man vom Werkstück ausgehen, nicht vom Maschinenmodell.
Vor der Anforderung eines Angebots sollten Käufer Folgendes vorbereiten:
| Zu erstellende Informationen | Warum das wichtig ist |
|---|---|
| Teilezeichnungen | Zeigt Bearbeitungsmerkmale, Größe und Risikopunkte |
| Material | Beeinflusst Schnittlast, Werkzeugbedarf, Kühlmittelbedarf und Steifigkeitsanforderungen |
| Genauigkeitsanforderungen | Hilft dabei, zu beurteilen, ob die Maschinenstruktur geeignet ist. |
| Chargenvolumen | Entscheidet, ob Einrichtungsgeschwindigkeit und Zuverlässigkeit wichtiger sind. |
| Bearbeitungsvorgänge | Klärt, ob eine 3-Achsen- oder 4-Achsen-Fähigkeit benötigt wird. |
| Anforderungen an die Einrichtung | Verhindert Klemm- und Zugangsprobleme |
| Produktionsziel | Hilft dabei, die Maschinenkapazität an den tatsächlichen Produktionsbedarf anzupassen. |
Auf der Produktseite ZH-1160V wird die Maschine als Kombination aus Steifigkeit, Präzision und Effizienz in einer CNC-Bearbeitungslösung für moderne intelligente Fertigungsumgebungen beschrieben. Zu den Vorteilen gehören eine gleichbleibende Bearbeitungsqualität, reduzierte Ausfallzeiten und eine verbesserte Produktivität.
Das ist die Art von Formulierung, die Käufer anhand ihrer eigenen Prozesse überprüfen sollten. Die Frage sollte lauten: Was bedeuten „reduzierte Ausfallzeiten“ oder „gleichbleibende Qualität“ für dieses Bauteil, diese Vorrichtung und dieses Produktionsziel?
Häufige Kauffehler
Ein häufiger Fehler ist die Auswahl eines Bearbeitungszentrums ausschließlich anhand seiner sichtbaren Größe. Eine größere Maschine löst nicht automatisch ein Produktionsproblem. Benötigt das Werkstück den zusätzlichen Platz nicht, zahlt der Käufer unter Umständen für ungenutzte Kapazität.
Ein weiterer Fehler besteht darin, sich ausschließlich auf Spindeldrehzahlen oder Drehzahlangaben zu konzentrieren und die Steifigkeit zu vernachlässigen. Eine Maschine kann sich schnell bewegen und dennoch eine schlechte Leistung erbringen, wenn sie unter Last vibriert.
Ein dritter Fehler besteht darin, die Späneentfernung als zweitrangig zu behandeln. In einer stark frequentierten Fertigungshalle können Reinigungszeiten, Kühlmittelmanagement und Späneansammlungen die tatsächliche Produktivität stärker beeinträchtigen als erwartet.
Der vierte Fehler besteht darin, zusätzliche Achsenkapazität zu kaufen, ohne zu prüfen, ob die Teilefamilie diese benötigt. Eine 4-Achs-Maschine kann zwar Rüstzeiten reduzieren. Wenn es sich jedoch überwiegend um einfache Oberflächenbearbeitung handelt, kann ein gut konfiguriertes 3-Achs-Bearbeitungszentrum (VMC) die bessere Lösung sein.
Praktische Ratschläge für Beschaffungsteams
Beim Vergleich eines 3-Achs-Vertikalbearbeitungszentrums mit einem 4-Achs-Vertikalbearbeitungszentrum sollten Sie den Lieferanten bitten, Ihnen anhand konkreter Teilebeispiele die Funktionsweise zu erläutern. Beschränken Sie sich dabei nicht nur auf die Maschinenmerkmale.
Eine sinnvolle technische Diskussion sollte Folgendes umfassen:
- Wie das Werkstück eingespannt wird
- Welche Oberflächen werden in einer Aufspannung bearbeitet?
- Ob das Teil Seitenmerkmale benötigt
- Welche Genauigkeit muss geschützt werden?
- Ob eine Chipbildung wahrscheinlich ist
- Wie die Bediener die Teile be- und entladen
- Ob das Produktionsvolumen zusätzliche Automatisierung oder Achsenkapazität rechtfertigt
Bei einem Modell wie der ZH-1160V sollten Käufer besonders auf Struktur, Steifigkeit, Bewegungsstabilität, Spanabfuhr und Fertigungstauglichkeit achten. Die integrierte, feststehende Säulenkonstruktion, die verstärkte Querschlittenkonstruktion, die Rollenführungen, der monolithische Sockel, die A-förmige Säule und das hintere Späneabfuhrsystem tragen wesentlich zur täglichen Bearbeitungsleistung bei.
Häufig gestellte Fragen
Ist ein vertikales Bearbeitungszentrum für die moderne Produktion noch sinnvoll?
Ja. Ein Bearbeitungszentrum ist nach wie vor nützlich, da es Fräsen, Bohren, Gewindeschneiden und Präzisionsbearbeitung in einer kompakten und praktischen Bauweise ermöglicht. Es ist besonders wertvoll für wiederholgenaue Industrieteile.
Sollten Käufer sich für 3-Achsen oder 4-Achsen entscheiden?
Die Wahl hängt von der Teilegeometrie ab. Werden die Teile überwiegend von oben bearbeitet, reicht möglicherweise eine 3-Achs-Bearbeitung aus. Bei wiederholter Seitenbearbeitung oder kürzeren Rüstzeiten ist eine 4-Achs-Bearbeitung unter Umständen sinnvoll.
Warum ist die Konstruktion mit festen Säulen wichtig?
Eine feste Säulenkonstruktion kann dazu beitragen, die Steifigkeit zu verbessern, Verformungen zu reduzieren und eine stabile Bearbeitungsgenauigkeit bei wiederholten oder intensiven Schneidvorgängen zu gewährleisten.
Für welche Anwendungen eignet sich der ZH-1160V?
Der ZH-1160V ist gelistet für 5G-Kommunikationsstrukturkomponenten, Automobilteile, die Herstellung medizinischer Geräte, Premium-Hardwareprodukte, kleine Präzisionsbaugruppen und industrielle Komponenten in großen Stückzahlen.
Was sollten Käufer vor der Angebotsanfrage einreichen?
Senden Sie Zeichnungen, Materialangaben, Teileabmessungen, Toleranzvorgaben, Bearbeitungsschritte, Vorrichtungsbedarf und die erwartete Produktionsmenge. Dies gibt dem Lieferanten genügend Kontext, um eine geeignete Konfiguration zu empfehlen.
Abschluss
Vertikale Bearbeitungszentren sind nach wie vor in der Fertigung unverzichtbar, da viele Hersteller eine Maschine benötigen, die praktisch, stabil und wiederholgenau ist. Sie muss nicht die komplexeste Maschine im Werk sein, sondern den Anforderungen der jeweiligen Bearbeitungsschritte entsprechen.
Das vertikale Bearbeitungszentrum ZH-1160V mit fester Säule verdeutlicht, warum Struktur und Alltagstauglichkeit bei der Kaufentscheidung im Mittelpunkt stehen sollten. Die integrierte Bauweise mit fester Säule, der verstärkte Querschlitten, die hochbelastbaren Rollenführungen, der monolithische Sockel, die A-Rahmen-Säulenkonstruktion und das rückseitig angebrachte Späneabfuhrsystem mit Kühlmittelspülung sind auf stabile Präzisionsbearbeitung und Serienfertigung ausgelegt.
Für Einkäufer in den Bereichen Automobilteile, Kommunikationskomponenten, Medizintechnik, Premium-Hardware, Kleinteile für die Präzisionsfertigung und industrielle Serienproduktion ist der nächste Schritt am besten einfach: Beginnen Sie mit der Teilezeichnung. Sobald Material, Toleranz, Vorrichtungsmethode und Produktionsziel feststehen, lässt sich viel leichter entscheiden, ob ein 3-Achs-Bearbeitungszentrum ausreicht oder ob eine 4-Achs-Konfiguration einen echten Mehrwert für die Produktion bietet.
