Vertikales Bearbeitungszentrum für die Formenherstellung: Worauf Käufer achten sollten

Die Wahl eines vertikalen Bearbeitungszentrums für den Formenbau unterscheidet sich deutlich von der Anschaffung einer herkömmlichen Fräsmaschine. Die Bearbeitung von Formen ist anspruchsvoller. Ein Formgrundkörper, eine Kavität, ein Einsatz oder ein Werkzeugbauteil mag auf den ersten Blick wie ein massiver Stahlblock erscheinen, doch sobald die Bearbeitung beginnt, wird die Aufgabe schnell zu einem Test für Steifigkeit, Vibrationsdämpfung, Werkzeugstabilität und Oberflächengenauigkeit.

Für B2B-Käufer lautet die entscheidende Frage nicht einfach: „Kann diese Maschine Formstahl schneiden?“ Viele Maschinen können das. Die wichtigere Frage ist: Kann sie Material effizient abtragen, die Genauigkeit nach dem Schruppen stabil halten und dennoch eine saubere Oberfläche ohne zusätzliches Polieren oder Nacharbeiten liefern?

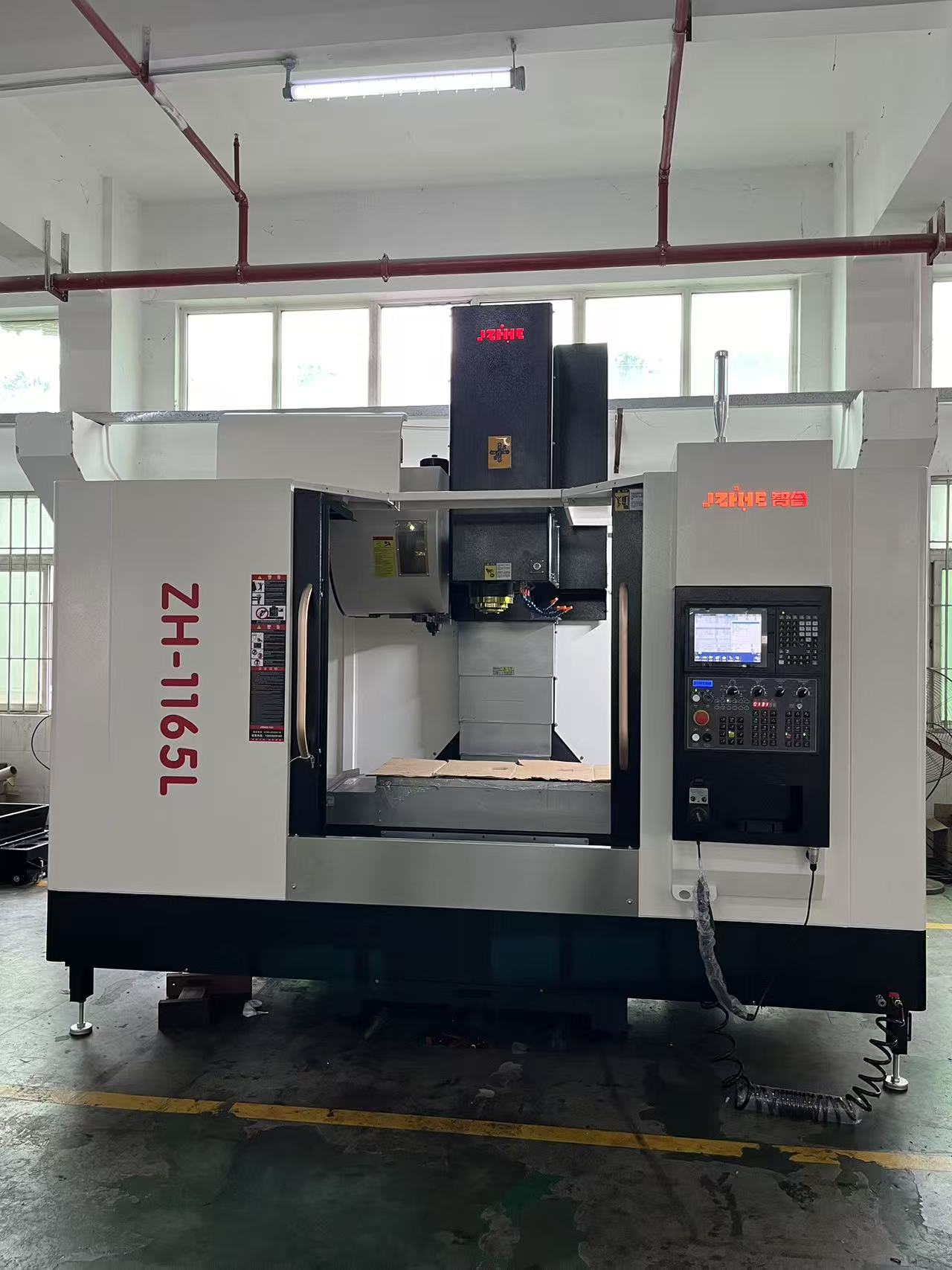

Hier kommt ein Modell wie das Vertikal-Bearbeitungszentrum ZH-1165L ins Spiel. Laut Produktinformationen ist es für die Grob- und Hochpräzisionsbearbeitung von mittelgroßen Gehäusen, Scheiben und Formen konzipiert. Mit einem Verfahrweg von 1100 / 650 / 600 mm (X/Y/Z) , einer 10.000 U/min schnellen BT40-Riemenspindel , einem Eilgang von 20 / 20 / 12 m/min und einer MITSUBISHI M80VB CNC-Steuerung eignet es sich ideal für Formenbaubetriebe, die mehr als nur leichte Fräsarbeiten benötigen.

Warum die Formenherstellung eine leistungsfähigere Bearbeitungsplattform benötigt

Die Formenbearbeitung umfasst oft zwei sehr unterschiedliche Phasen. Bei der Schruppbearbeitung wird viel Material abgetragen. Die anschließende Schlichtbearbeitung erfordert von derselben Maschine die Herstellung präziser Oberflächen, glatter Konturen und gleichmäßiger Details. Dieser Wechsel ist nicht einfach.

Fehlt es der Maschine beim Schruppen an Steifigkeit, können Vibrationen auftreten. Werden diese Vibrationen nicht kontrolliert, verschleißt das Werkzeug schneller, die Oberfläche wird instabil und die Maßgenauigkeit kann schwanken. Im späteren Schlichtprozess müssen die durch das Schruppen entstandenen Schäden behoben werden. Das bedeutet mehr Zeitaufwand, höheren Werkzeugverbrauch und mitunter mehr manuelles Polieren.

Ein vertikales Bearbeitungszentrum für den Formenbau sollte den gesamten Prozess abdecken: Schruppen, Vorschlichten, Bohren, Gewindeschneiden, Ausdrehen und Endbearbeitung. Es sollte nicht nur in einem Arbeitsschritt gute Ergebnisse liefern und im nächsten an seine Grenzen stoßen.

Für Formenkäufer ist diese Ausgewogenheit wichtiger als eine einzelne beeindruckende Spezifikation.

Prüfen Sie die Maschinensteifigkeit, bevor Sie die Geschwindigkeit prüfen.

Viele Käufer achten naturgemäß zuerst auf die Spindeldrehzahl. Geschwindigkeit ist wichtig, aber bei der Formenherstellung verdient die Steifigkeit in der Regel Vorrang.

Formböden und Kavitätenblöcke werden häufig aus Stahl oder Legierungen gefertigt. Diese Werkstoffe erzeugen höhere Schnittkräfte als Aluminium. Beim Schwerfräsen müssen Maschinenrahmen, Spindelsystem, Führungsbahnen und Tischauflage Vibrationen und Verformungen standhalten.

Die ZH-1165L vereint die hohe Geschwindigkeit von Linearführungsmaschinen mit der hohen Steifigkeit und Vibrationsdämpfung von Hartschienenmaschinen. Dies ist wichtig, da Formenbauer beides benötigen. Schnelle Bewegungen sparen Zeit beim Positionieren und ermöglichen leichtere Zerspanung. Die starke Vibrationsdämpfung unterstützt schwerere Zerspanung und eine stabilere Bearbeitung.

Eine Maschine, die nur schnell arbeitet, mag in einer Vorführung attraktiv erscheinen. In der Formenbaufertigung kann ungleichmäßiges Schneiden jedoch sehr schnell teuer werden.

Reisegröße und Werkstückpassung sollten sorgfältig geprüft werden.

Ein Formteil muss nicht nur in den Verfahrweg der Maschine passen. Es benötigt auch Platz für Vorrichtungen, Werkzeughalter, Sicherheitsabstände und die Späneabfuhr.

Die ZH-1165L bietet einen Verfahrweg von 1100 mm in der X-Achse , 650 mm in der Y-Achse und 600 mm in der Z-Achse . Für viele mittelgroße Formbasen, Gehäuse, Platten und Werkzeugkomponenten bietet dieser Verfahrwegbereich ausreichend Spielraum für die Einrichtung.

Dennoch sollten Käufer nicht allein auf die äußeren Abmessungen des Bauteils achten. Ein Formblock mag zwar auf den Tisch passen, aber wenn die Vorrichtung zu hoch ist, wird die Werkzeugreichweite problematisch. Bei langen Schneidwerkzeugen reagiert man empfindlicher auf den Z-Achsen-Freiraum. Ist ein seitlicher Zugang erforderlich, muss die Einrichtung gegebenenfalls zusätzlich geplant werden.

Vor der Auswahl eines CNC-Bearbeitungszentrums für Formen sollten Käufer das größte und das schwerste Werkstück, gegebenenfalls Zeichnungen der Vorrichtungen sowie die benötigte Werkzeuglänge bereithalten. Diese Details sind aussagekräftiger als die Produktbezeichnung.

Spindelkonfiguration: Warum BT40 für Formenbauunternehmen praktisch sein kann

Das vertikale Bearbeitungszentrum BT40 findet breite Anwendung bei der Bearbeitung mittelgroßer Teile und im Formenbau. Das Modell ZH-1165L ist mit einer 10.000 U/min schnellen, riemengetriebenen BT40-Spindel ausgestattet, die ein optimales Verhältnis zwischen Schrupp- und Schlichtbearbeitung im allgemeinen Formenbau bietet.

Für Käufer ist es entscheidend, die Spindelleistung auf das Material und die Bearbeitungsstrategie abzustimmen. Werden hauptsächlich kleine Aluminiumteile bearbeitet, reicht unter Umständen eine schnelle, leichte Maschine aus. Bei der Bearbeitung von Stahlformen, größeren Fräsern und intensiveren Schruppbearbeitungen gewinnen Spindeldrehmoment, Steifigkeit und Vibrationsdämpfung an Bedeutung.

Die Spindel sollte die tatsächliche Werkzeugliste unterstützen: Planfräser, Schaftfräser, Bohrer, Gewindebohrer, Ausdrehwerkzeuge und Schlichtfräser. Sie sollte außerdem den Anforderungen des Betriebs hinsichtlich Oberflächengüte und Zykluszeit entsprechen. Eine Spindel, die auf dem Papier gut aussieht, kann dennoch ungeeignet sein, wenn die Werkzeugstrategie nicht berücksichtigt wird.

Was Käufer vor der Bestellung überprüfen sollten

Ein praxisorientierter Käufer eines Werkzeugherstellungsunternehmens sollte die Maschine aus verschiedenen Blickwinkeln betrachten:

Käufer sollten auch nachfragen, wie die Maschinengenauigkeit überprüft wird. ISO 230-2 legt Prüfverfahren für die Genauigkeit und Wiederholgenauigkeit der Positionierung von numerisch gesteuerten Werkzeugmaschinenachsen fest, während ISO 10791-7 die Genauigkeit von fertigen Prüfstücken für Bearbeitungszentren abdeckt. Diese Normen können Käufern helfen, die Abnahmeprüfung professioneller zu gestalten, anstatt sich nur auf Katalogangaben zu verlassen.

Häufige Fehler bei der Auswahl von Spritzgießmaschinen

Ein häufiger Fehler ist die Auswahl einer Maschine allein aufgrund ihres größeren Verfahrwegs. Eine größere Maschine ist nicht automatisch besser. Ist die Konstruktion nicht ausreichend steif, kann es auch bei schweren Schneidarbeiten zu Rattern kommen.

Ein weiterer Fehler ist der Kauf von Maschinen mit Fokus auf maximale Spindeldrehzahl unter Vernachlässigung der Schnittkraft. Bei der Formenbearbeitung geht es nicht nur um hohe Rotationsgeschwindigkeiten, sondern auch um einen gleichmäßigen Materialabtrag.

Manche Käufer vernachlässigen auch die Vorrichtungsplanung. Ein Formteil erfordert unter Umständen eine starke Spannvorrichtung, eine präzise Bezugspunktsteuerung und ausreichend Freiraum für die Bearbeitung tiefer Kavitäten. Eine schlecht geplante Vorrichtung kann den Nutzen einer guten Maschine zunichtemachen.

Der teuerste Fehler ist die Auswahl einer Maschine ohne Probeschnitte oder technische Beratung. Ein Formenbauunternehmen sollte Zeichnungen, Materialgüte, Toleranzanforderungen, Erwartungen an die Oberflächenbeschaffenheit und aktuelle Bearbeitungsprobleme offenlegen, bevor es ein Modell bestätigt.

Häufig gestellte Fragen

Ist ein vertikales Bearbeitungszentrum für die Formenherstellung geeignet?

Ja. Ein vertikales Bearbeitungszentrum eignet sich für Formböden, Kavitäten, Einsätze, Werkzeugteile, Platten und andere Formkomponenten, insbesondere wenn die Maschine über ausreichende Steifigkeit, Verfahrwege, Spindelstärke und eine stabile Steuerung verfügt.

Warum ist Steifigkeit bei der Formenbearbeitung wichtig?

Steifigkeit trägt zur Reduzierung von Vibrationen, Werkzeugschwingungen, Oberflächenspuren und Maßabweichungen bei. Dies ist wichtig, da die Formenbearbeitung häufig ein grobes Schruppen gefolgt von einer präzisen Endbearbeitung umfasst.

Ist die ZH-1165L für mittelgroße Formen geeignet?

Aufgrund ihres Verfahrwegs von 1100 / 650 / 600 mm und ihrer robusten Bauweise eignet sich die ZH-1165L für viele mittelgroße Formen, Gehäuse, Scheiben und kastenförmige Teile.

Welche Angaben sollten Käufer machen, bevor sie eine Empfehlung anfordern?

Käufer sollten Zeichnungen, Materialangaben, Teileabmessungen, Toleranzanforderungen, Anforderungen an die Oberflächenbeschaffenheit, Werkzeugplan, Vorrichtungsanforderungen und das erwartete Losvolumen angeben.

Abschluss

Bei der Auswahl eines vertikalen Bearbeitungszentrums für die Formenherstellung sollte der gesamte Bearbeitungsprozess und nicht nur eine einzelne Spezifikation berücksichtigt werden. Formteile erfordern ein stabiles Schruppen, ein zuverlässiges Vorschlichten, präzises Bohren und Gewindeschneiden sowie saubere Oberflächen.

Das Vertikal-Bearbeitungszentrum ZH-1165L ist eine praktische Lösung für Formenbauer, die schwere Zerspanungen und hochpräzise Bearbeitungen mittelgroßer Teile benötigen. Sein Verfahrweg, die BT40-Spindelkonfiguration, die robuste Konstruktion und das Mitsubishi-Steuerungssystem machen es ideal für Anwender, die eine stabile Plattform für Formbasen, Kavitäten, Werkzeuge und ähnliche Industrieteile suchen.

Für optimale Ergebnisse beginnen Sie mit der Werkzeugzeichnung. Die richtige Maschine ist diejenige, die zum Bauteil, zum Material, zur Vorrichtung und zum Produktionsrhythmus passt – nicht nur die mit der längsten Spezifikationsliste.
