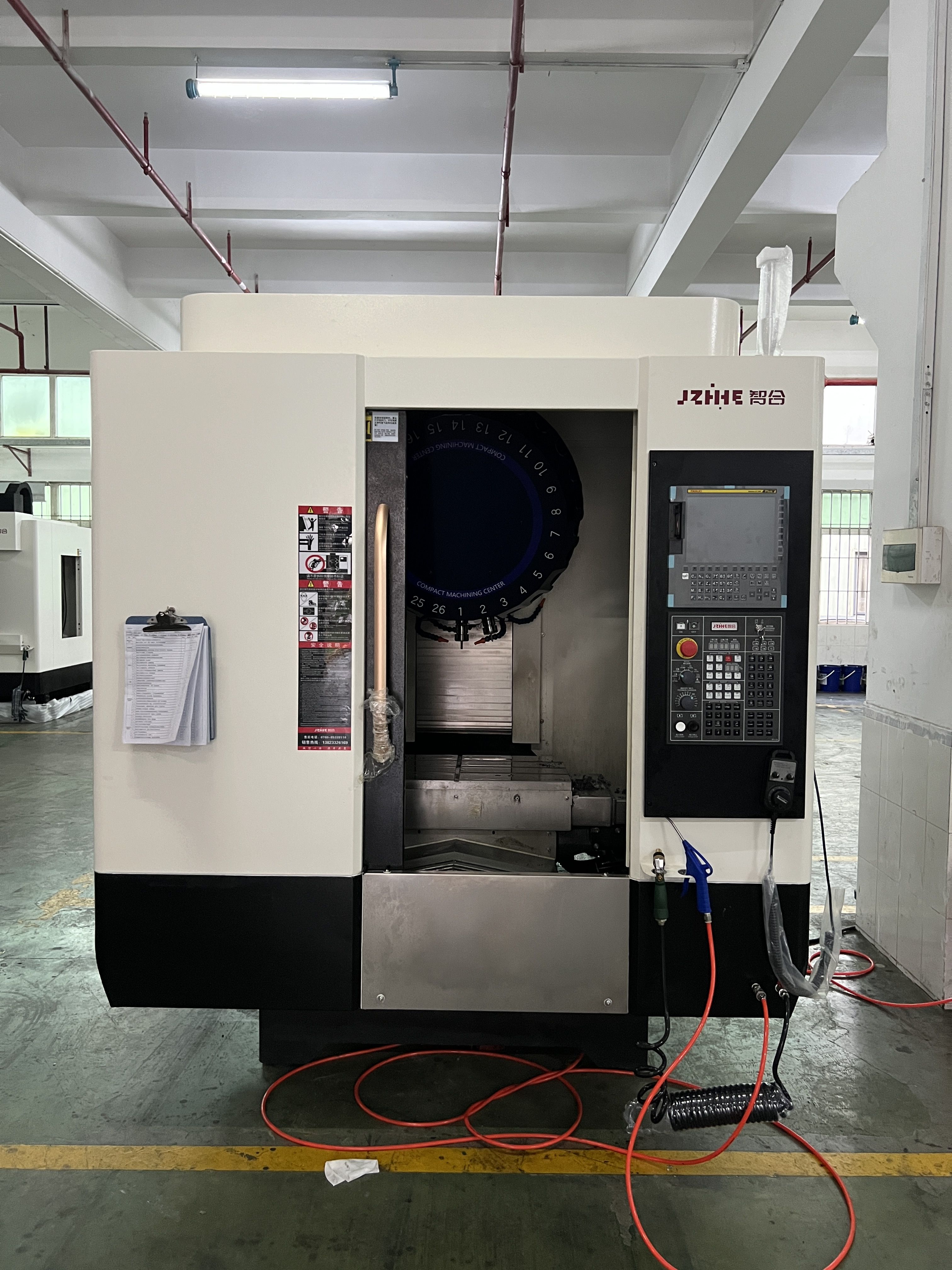

Ein ZH-600T Bohr- und Gewindeschneidzentrum sollte über ein kontrolliertes Erstteil-Programmierprotokoll in die Produktion gehen, nicht durch eine kurze Einschaltdemonstration. Zhihe CNC verwendet Freigabeschalter für die Baustellenvorbereitung, Konfiguration, Werkzeugbestückung, Aufwärmphase, Messtaster, Probeschnitt, Inspektion, Bedienerübergabe und Rückführung.
Das Handbuch wandelt veröffentlichte Spezifikationen in konkrete Maßnahmen und Nachweise um. Es richtet sich an Produktionsingenieure und Fabrikbesitzer, die hocheffizientes Serienbohren, Gewindeschneiden und leichtes Fräsen von Aluminium, Kupferlegierungen, Kohlenstoffstahl und anderen kompatiblen Werkstücken planen.
Gate 1: Die angebotene ZH-600T-Konfiguration einfrieren
Bestätigen Sie die Steuerung, die Spindeldrehzahloption, die Spindelschnittstelle, den Motor, das Werkzeugmagazin, den Späneförderer, das Kühlsystem, die Messtaster, die 4. Achsenschnittstelle, die Spannung, die Sprache, die Schutzeinrichtungen, die Handbücher und die enthaltenen Serviceleistungen. Markieren Sie jede Option und jeden Ausschluss auf einem unterschriebenen Formular.
Die offizielle Produktseite von Zhihe CNC listet eine Mitsubishi M80VB-Steuerung, eine BT30-Direktantriebsspindel, eine maximale Drehzahl von 20.000 U/min (optional 15.000 U/min), einen 5,5-kW-Spindelmotor und ein Werkzeugmagazin mit 21 Werkzeugplätzen auf. Die angebotene Maschine muss mit dem tatsächlichen Angebot abgeglichen werden, da die Konfiguration variieren kann.
| Veröffentlichter Artikel | ZH-600T Referenz | Käuferverifizierung |
|---|---|---|
| X/Y/Z-Bewegung | 600 / 400 / 300 mm | Vorrichtungs- und Werkzeugspielraummodell |
| Arbeitstisch | 700 x 420 mm | Klemmanordnung und Lastverteilung |
| Maximale Tabellenlast | 250 kg | Leerstück plus Leuchte plus Zubehör |
| Schnelle Durchquerung | 48 / 48 / 48 m/min | Programmablauf und sichere Beschleunigung |
| Positionierungsreferenz | ±0,005 mm / 300 mm | Methode, Bedingungen, Bericht und Grenzwerte |
| Wiederholbarkeitsreferenz | ±0,003 mm / 300 mm | Methode, Bedingungen, Bericht und Grenzwerte |
Gate 2: Nachweis, dass das Werkstück in den verwendbaren Umschlag passt
Modellieren Sie Rohling, Vorrichtung, Spannvorrichtungen, Parallelführungen, Dreheinrichtung, Spindelnase, Halter, Werkzeuglängenlehre, Messtaster, Kühlmitteldüsen, Abdeckungen und Sicherheitsebenen. Prüfen Sie die Beladungsmöglichkeit und den Späneabfluss. Der nominale Verfahrweg von 600 x 400 x 300 mm stellt lediglich die Ausgangsgrenze dar.
Gate 3: Freigabe des Geländes vor der Auslieferung
Überprüfen Sie den Entladeweg, die Türhöhe, die Bodenkapazität, den Hebeplan, die Maschinenposition, die Wartungsabstände, den Zustand des Fundaments, die Stromqualität, die Erdung, die Druckluftversorgung, die Kühlmittelversorgung, die Entwässerung, die Späneentsorgung, die Beleuchtung, das Netzwerk, die Temperatur und den Wartungszugang. Dokumentieren Sie die Messwerte und die Verantwortlichen.
Maschinenschutz und sicherer Zugang müssen weiterhin Bestandteil des Installationsplans sein. Die OSHA-Richtlinien zum Maschinenschutz beschreiben den allgemeinen Zweck des Schutzes vor Gefahren wie Betriebsstellen, rotierenden Teilen und umherfliegenden Spänen. Die örtlichen Rechtsvorschriften und die Bedienungsanleitung der Maschine sind für den endgültigen Einsatzort maßgebend.
Gate 4: Erstellen Sie das Produktionswerkzeugpaket
Erstellen Sie eine kontrollierte Werkzeugliste mit folgenden Angaben: Operation, Werkzeugnummer, Halter, Durchmesser, Messlänge, Rundlaufgrenze, Schnittdaten, Standzeitregel, Schwesterwerkzeug, Voreinstellungswert und Ersatzmaterial. Reservieren Sie Magazinplätze für Mess- und Bergungswerkzeuge. Ein Magazin mit 21 Werkzeugen ist nur dann sinnvoll, wenn alle Werkzeuge der Familie ohne häufige, unkontrollierte Werkzeugwechsel hineinpassen.
Gate 5: Aufwärm- und Referenzprüfung definieren
Erfassen Sie Leerlaufzeiten, Raumbedingungen, Nivellierungsstatus, Schmierung, Kühlmittelstand, Spindelpositionen, Achsenbewegung, Aufwärmdauer, Tastprüfung, Referenzartefakt und Freigabegrenze. Verwenden Sie dieselbe Routine bei der Abnahme und in der frühen Produktionsphase, um vergleichbare Trends zu gewährleisten.
Gate 6: Trockenlauf der digitalen Kette
Steuern Sie CAD, CAM, Postprozessor, Maschinendefinition, Werkzeuge, Halter, Vorrichtungen, Messroutine, Offsets, NC-Datei, Controller-Optionen, Übertragungsmethode, Version, Genehmiger und Backup. Führen Sie Grafiken, Simulationen, Sicherheitsebenenprüfungen, Einzelblock-, Vorschubüberschreibungs- und Trockenprüfungen vor dem Schneiden durch.
Ein ZH-600T-Bohr- und Gewindeschneidzentrum kann sich schnell bewegen, daher können unsichere Freiraumentscheidungen schnell teuer werden. Die Programmfreigabe sollte von Änderungen zur Bedienerfreundlichkeit getrennt gehalten werden.
Tor 7: Den ersten Teil in abgemessenen Abschnitten zuschneiden
- Schauen Sie auf die leere Vorlage oder beziehen Sie sich darauf und bestätigen Sie die Daten.
- Führen Sie die Bohrarbeiten mit dem geringsten Risiko durch und überprüfen Sie den Standort.
- Gewindeschneiden unter kontrollierten Werkzeugbedingungen und mit Kühlmittel testen.
- Ergänzen Sie die Bearbeitungsfunktionen um leichte Fräsbearbeitungen und überwachen Sie gleichzeitig Belastung, Späne, Grate und Vibrationen.
- Überprüfen Sie kritische Merkmale, bevor Sie den gesamten Zyklus abschließen.
- Korrekturen und Wiederholungen dürfen nur von einem genehmigten Neustartpunkt aus durchgeführt werden.
Gate 8: Trennung von Maschinen- und Prozessbeweisen
Die Prüfnorm ISO 230-2 für die Positionierprüfung dient als Rahmen für Achsenpositionierungs- und Wiederholgenauigkeitsprüfungen. Die Ergebnisse hängen zusätzlich von Vorrichtungen, Werkzeugen, Material, thermischem Zustand, Messtaster, Programmen, Kühlmittel und Messung ab. Bewahren Sie sowohl das Maschinenprotokoll als auch das Prozessprotokoll des Prüflings auf.
| Beweis | Frage beantwortet | Was es allein nicht beweist |
|---|---|---|
| Positionierungstest | Achsenpositionierungsverhalten | Teiletoleranz unter allen Schnittlasten |
| Ballbar-Test | Interpolierter Bewegungszustand | Werkzeugstandzeit oder Oberflächengüte |
| Probeteil | Ergebnis des ausgewählten Prozesses | Langfristige Kapazität |
| Fähigkeitsbeispiel | Kurzfristige Variation | Alle zukünftigen Materialien und Programme |
| Übergabe an den Bediener | Rollenbereitschaft | Automatische Wiederherstellung nach jedem Fehler |
Gate 9: Freigabe eines Funktionsbeispiels
Nach dem ersten Werkstück ist eine repräsentative Stichprobe durchzuführen, die normalen Werkzeugverschleiß, Be- und Entladung, Inspektion, Späneabfuhr und mindestens einen Werkzeugwechsel oder die Verwendung eines Schwesterwerkzeugs umfasst. Stichprobenumfang und Abnahmeverfahren sind festzulegen. Gutgeschriebene Teile, Ausschussteile, Nacharbeit, Abbruchgründe und Zeitstempel sind zu erfassen.
Gate 11: Schulung jeder Rolle am ZH-600T Bohr- und Gewindeschneidzentrum
Die Ergebnisse der einzelnen Bereiche – Bediener, Einrichter, Programmierer, Qualitätssicherung, Instandhaltung und Vorgesetzte – müssen separat erfasst werden. Bediener benötigen Kompetenzen in den Bereichen Beladung, Werkzeug, Kühlmittel, Alarmierung, Reinigung und sicheres Anhalten. Das Einrichterpersonal benötigt Vorrichtungen, Messfühler, Korrekturpunkte, Trockenläufe und die Freigabe des ersten Teils. Das Instandhaltungspersonal benötigt Schmierstoffe, Ersatzteile, Prüfpunkte, elektrische Dokumentation und Nachweise für Eskalationen.
Zhihe CNC kann die konfigurierten Funktionen demonstrieren, die Anlage sollte jedoch jede Funktion durch Beobachtung und praktische Anwendung überprüfen. Ein ZH-600T Bohr- und Gewindeschneidzentrum ist erst dann vollständig in Betrieb, wenn ein Experte damit vertraut ist und die übrigen Schichten von dieser Person abhängen.
Gate 12: Rückblick auf die ersten 30 Produktionstage
Erfassen Sie akzeptierte Zykluszeiten, Rüstzeiten, Werkzeugwechsel, Werkzeugbruch, Gewindeschneidfehler, Spanstillstände, Kühlmittelereignisse, Messalarme, Maßkorrekturen, Oberflächenfehler, Ausfallzeiten, Reaktionszeiten und wiederkehrende Fragen der Bediener. Vergleichen Sie die Daten nach Teilefamilie und Schicht anstatt eines Gesamtdurchschnitts.
Zhihe CNC und der Käufer können die Auswertung nutzen, um Werkzeugstandzeiten, Ersatzteillager, Wartungsintervalle, Schulungen, Programme und Supportinformationen zu aktualisieren. Die Basiswerte des Bohr- und Gewindeschneidzentrums ZH-600T sollten während der Dokumentation kontrollierter Prozessverbesserungen stabil bleiben.
Führen Sie eine Produktionsdatei mit Seriennummern
Speichern Sie die signierte Konfiguration, die Abnahmeergebnisse, die Controller- und Softwareversionen, die Parameter, die SPS- und NC-Backups, die Handbücher, die Werkzeugliste, die Vorrichtungszeichnungen, die Messroutinen, die Referenzmessungen, die Schulungsnachweise, die offenen Punkte, die Servicehistorie und die genehmigten Änderungen. Weisen Sie der Datei einen Eigentümer und einen Speicherort für die Backups zu.
Wenn ein ZH-600T Bohr- und Gewindeschneidzentrum bewegt wird, eine größere Reparatur erhält, die Spindelkonfiguration geändert wird oder sich ein neuer Genauigkeitstrend zeigt, liefert die Datei die für die Diagnose und gezielte Requalifizierung erforderlichen Vorher-Nachher-Beweise.
Überprüfen Sie die Datei im ersten wöchentlichen Produktionsmeeting und anschließend monatlich, sobald der Prozess stabil läuft. Schließen Sie veraltete Revisionen, prüfen Sie die Lesbarkeit der Backups und fügen Sie wichtige Serviceergebnisse der betroffenen Konfiguration hinzu. Ein kurzer, aktueller Datensatz ist während Ausfallzeiten hilfreicher als Hunderte von nicht indizierten Meldungen. Er ermöglicht es auch neuen Technikern, zu verstehen, welche Leistung akzeptiert wurde, welche Bedingungen erforderlich waren und welche offenen Risiken noch überwacht werden müssen.
Gate 10: Geben Sie eine Karte zur Wiederherstellung der Unterbrechung ab.
Die Karte sollte zeigen, wie ein Alarm erfasst, der Maschinenstatus gespeichert, der letzte abgeschlossene Vorgang ermittelt, Werkzeug und Werkstück geprüft, ein sicherer Neustartblock ausgewählt, Offsets bestätigt, eine Referenzprüfung durchgeführt und die Qualität nach dem Neustart freigegeben wird. Außerdem sollten Kontakte, Controller-Backups, Parameter, SPS-Backups, Schaltpläne und Ersatzteilinformationen darauf gespeichert werden.
Was das Runbook nicht versprechen kann
Das Handbuch kann weder Zykluszeit, Werkzeugstandzeit, Oberflächengüte noch Ausbeute für ein ungetestetes Werkstück garantieren. Die Ergebnisse sind abhängig von Material, Bohrungstiefe, Gewinde, Fräser, Vorrichtung, Spanabfuhr, Kühlmittel, Programm, Temperatur, Wartung und Prüfung. Verwenden Sie reale Versuchsdaten und geben Sie konfigurationsabhängige Aussagen explizit an.
Häufig gestellte Fragen
Sind 20.000 U/min bei jeder angebotenen Maschine Standard?
Auf der offiziellen Webseite werden 20.000 U/min mit einer Option auf 15.000 U/min angegeben. Bitte überprüfen Sie die angegebene Spindel- und Steuerungskombination.
Kann die Maschine Fräsarbeiten durchführen?
Es eignet sich zum Bohren, Gewindeschneiden und leichten Fräsen. Überprüfen Sie Materialabtrag, Werkzeug, Steifigkeit, Oberfläche und Beanspruchung anhand des tatsächlichen Werkstücks.
Ist die Tischlast von 250 kg inklusive der Befestigung?
Die Lastprüfung sollte Blindplatte, Vorrichtung, Klemmen, Drehvorrichtung und sämtliches Zubehör auf dem Tisch umfassen.
Ist eine vierte Achse enthalten?
Die Produktinformationen beschreiben eine Standardschnittstelle mit optionalem Teilapparat oder Drehtisch. Bitte prüfen Sie Umfang und Integration.
Sind Renishaw- oder Marposs-Sonden Standard?
Die offiziellen Spezifikationen führen sie als optionale Prüfsysteme auf. Bestätigen Sie Modell, Software, Makros, Schulung und Abnahme.
Wie sollte das Antippen validiert werden?
Verwenden Sie das reale Gewinde, Material, Werkzeug, Halter, Kühlmittel, die Tiefe, die Spanstrategie, das Messgerät und den Musterplan.
Was muss vor der Installation vorbereitet sein?
Bereiten Sie Route, Hebevorrichtungen, Standort, Fundament, Stromversorgung, Erdung, Druckluft, Kühlmittel, Späne, Netzwerk, Werkzeuge, Messgeräte und geschulte Bediener vor.
Wie lange sollte das Aufwärmen dauern?
Nutzen Sie die vom Hersteller vorgegebene Routine und legen Sie einen gemessenen Anlagenstandard fest, der auf Leerlaufdaten und Referenzprüfungen basiert.
Lässt sich die Bauteilfähigkeit anhand der Positioniergenauigkeit vorhersagen?
Es handelt sich zwar um wichtige Erkenntnisse, jedoch müssen auch Vorrichtungs-, Werkzeug-, thermische, Schneid-, Tast- und Messeffekte kontrolliert werden.
Wer veröffentlicht die normale Produktion?
Benennen Sie einen autorisierten Produktions- und Qualitätsverantwortlichen, nachdem Konfiguration, erstes Stück, Muster, Schulung und offene Probleme abgenommen wurden.
Planen Sie Ihren ZH-600T-Launch mit Zhihe CNC
Um ein ZH-600T Bohr- und Gewindeschneidzentrum zu evaluieren, senden Sie Zhihe CNC bitte Ihre Zeichnungen, Materialangaben, Rohlingsdaten, Vorrichtungsdetails, Bohrungen, Gewinde, Fräsmerkmale, Toleranzen, Oberflächen- und Volumenangaben, Werkzeugliste, Prüfplan, Hilfseinrichtungen und das Startziel. Nutzen Sie die Kontaktseite und informieren Sie sich über unser Angebot an Bohr- und Gewindeschneidmaschinen .
