Двухколонный обрабатывающий центр следует выбирать из диапазона нагрузок и перемещений, который включает в себя геометрию установленной заготовки, реакции опор, зазор между мостом и станиной, вылет шпинделя, векторы резания, тепловые пути, стружку и контроль качества отсоединенных деталей. Параметры перемещения и нагрузка на стол являются лишь внешними ограничениями.
Конструкция корпуса позволяет наглядно представить конструктивные решения. Она показывает, где машина работает с комфортом, где требуются специальные приспособления или инструменты, и где другая архитектура может снизить риски.
Нарисуйте схему расположения установленной заготовки.
Смоделируйте заготовку, готовую деталь, приспособление, подложки, зажимы, опоры, точки подъема, щупы, держатели инструмента и доступ для осмотра. Разметьте двери, ограждения, кромки стола, колонны, поперечную балку, нос шпинделя и зоны технического обслуживания.
Используйте наихудший вариант операции, а не только положение загрузки. Деталь может попасть в станок и при этом потерять доступ к нему вблизи колонны, на большой высоте или при использовании длинного держателя.
Реакции поддержки карты перед загрузкой таблицы
Рассчитайте общую массу, центр тяжести, места расположения опор, площадь контакта, выступы, усилия зажима, локальное давление и последовательность подъема. Различите распределенную нагрузку и сосредоточенные реакции.
Показатель допустимой нагрузки на стол не описывает локальную деформацию детали, зажимного приспособления, опоры или стола. Используйте карту опорных реакций для планирования точек выравнивания и предотвращения деформации во время зажима и резки.
Измерьте рабочий диапазон
Запишите расстояние между колоннами, ширину стола, зазор между поперечной балкой, диапазон расстояния от шпинделя до стола, вылет ползуна, длину инструмента, диаметр держателя, высоту зажима и накопление стружки. Проверьте каждое необходимое положение по оси X.
Номинальный пролет моста может быть уменьшен за счет крышек, защитных кожухов, креплений или геометрии инструмента. Ведите учет исключений по зазору моста для элементов, требующих альтернативной ориентации или инструмента.

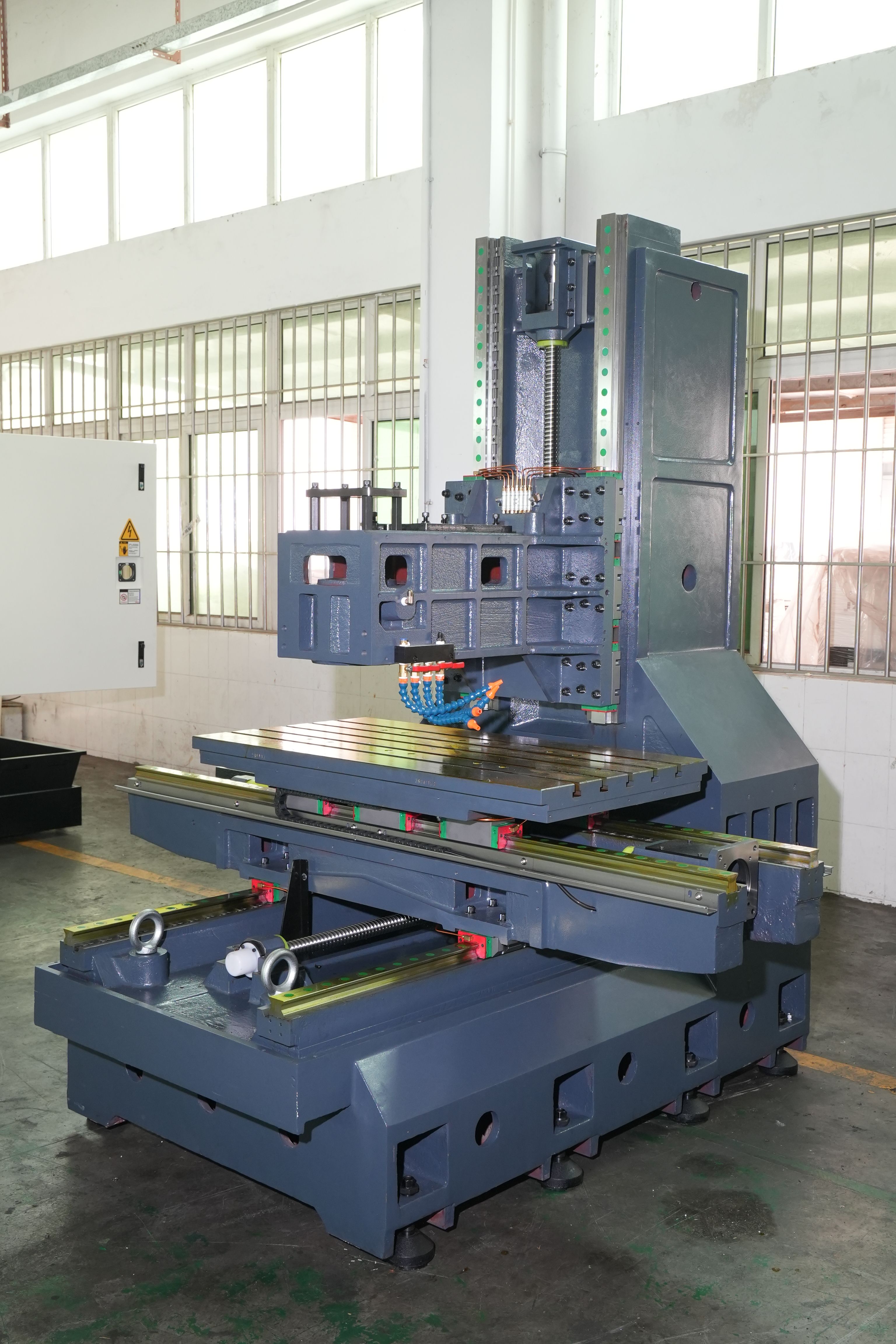

Векторы прокладки маршрута через структуру
Для черновой, чистовой обработки, сверления, расточки и нарезания резьбы определите направление силы, зацепление фрезы, вылет шпинделя, положение оси, материал и режим работы. Свяжите траекторию передачи нагрузки с опорой заготовки и конструкцией станка.
При сравнении двухколонных обрабатывающих центров следует учитывать их жесткость для предполагаемого положения и режима работы. Общих заявлений о тяжелых конструкциях недостаточно.
| Слой конверта | Необходимые входные данные | Результат принятия решения |
|---|---|---|
| Работы и приспособления | Масса, площадь основания, опоры, зажимы | Схема расстановки и размещения стола |
| Пропускная способность моста | Колонны, поперечная балка, поршень, держатели | Список исключений и охват |
| Режущая нагрузка | Инструменты, материалы, векторы, обязанности | Шпиндель и технологическое окно |
| Тепловой путь | Прогрев, охлаждающая жидкость, помещение, цикл | План условий труда и компенсаций |
| Освобожденная геометрия | Условия осмотра без зажимов | Реальные производственные возможности |
Отделение вылетов шпинделя от вылетов стабильную длину.
Перечислите короткие и длинные инструменты, удлинители, угловые головки (если применимо), длину калибровочных шаблонов, диаметры резцов и глубину обработки. Смоделируйте помехи и необходимое удлинение ползуна для каждой операции.
Инструмент может физически достигать заданного положения, если стабильность, удаление стружки, качество обработки или точность измерений становятся неприемлемыми. Определите предпочтительный диапазон досягаемости и процедуру утверждения исключений.
Создайте тепловой путь
Отслеживайте нагрев шпинделя, движение осей, подачу охлаждающей жидкости, нагрузку при резании, температуру в помещении, солнечный свет, наличие дверей, состояние фундамента, температуру заготовки, нагрев, паузы и время измерений. Укажите ожидаемую производительность.
Ознакомьтесь с диапазоном параметров портального обрабатывающего центра для определения контекста платформы, а затем согласуйте условия проведения испытаний. Тепловые характеристики следует оценивать как систему в целом, а не как отдельную величину компенсации.
Предоставьте Чипсу путь к отступлению
Оцените объем и направление движения стружки в зависимости от материала и технологического процесса. Проанализируйте защитные кожухи, системы промывки, конвейеры, шнеки, резервуары, фильтрацию, доступ, очистку и влияние крупных приспособлений на поток.
При обработке крупных заготовок могут образовываться полости, в которых скапливается стружка и охлаждающая жидкость. В расчеты цикла и качества следует включить время очистки и риск повторной обработки.
Осмотрите деталь в разобранном состоянии.
Определите параметры проверки оборудования, внутрипроизводственного зондирования, окончательной проверки, состояния опор, последовательности освобождения зажима, температуры, задержки по времени, используемых инструментов, базовых точек и неопределенности. Измерьте характеристики, выявляющие скручивание, изгиб, перпендикулярность и взаимосвязь между различными элементами.
Деталь может проходить через зажимное устройство и перемещаться после разгрузки. В плане приемки следует учитывать возможности станка, влияние зажимного приспособления и поведение заготовки.
Выполните проверку в трех положениях
- Выберите наиболее ресурсоемкие элементы вблизи левой, центральной и правой рабочих зон.
- Используйте соответствующие опоры, инструменты, удлинитель шпинделя и режим резки.
- Зафиксируйте геометрические параметры и температурные условия до и после проведения эксперимента.
- Осмотрите зажатую и отпущенную деталь в тех местах, где движение имеет значение.
- Ознакомьтесь с информацией о микросхемах, доступе, очистке и восстановлении работоспособности оператором.
- Перед покупкой необходимо устранить исключения, связанные с доступом к мосту и поддержкой.

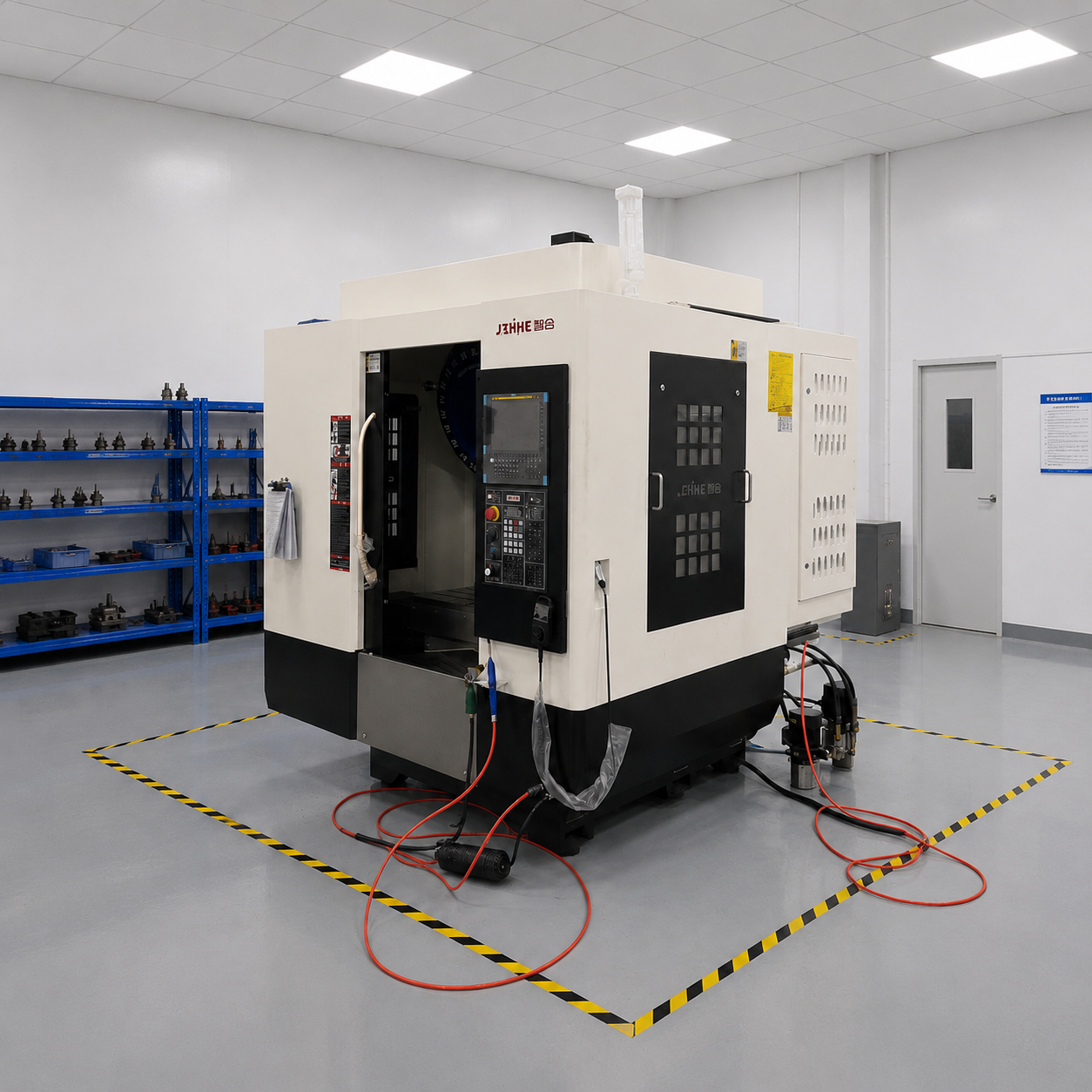

Когда большой VMC может быть лучше
Крупный вертикальный станок может быть более экономичным, если деталь и приспособление удобно размещаются, мостовой пролет не требуется, нагрузка проста, а объем резки умеренный. Двухколонная архитектура не является автоматически лучшей.
Это становится еще более убедительным по мере увеличения ширины, массы, устойчивости по продольной оси, наличия тяжелых опор или многозонного доступа. Используйте диаграмму зависимости пролета от нагрузки, чтобы показать, почему.
Часто задаваемые вопросы
Двухколонная конструкция — это то же самое, что и портальная система?
Термины часто совпадают, но планировка, подвижные элементы, конструкция поперечных перекладин и названия изделий различаются. Уточните фактическую архитектуру.
Включает ли загрузка стола в себя крепежные элементы?
Да, общая масса установленного оборудования обычно включает в себя заготовку, приспособления, опорные плиты, зажимы и принадлежности в соответствии с определением поставщика.
Зачем проверять реакцию местной поддержки?
Концентрированная поддержка может деформировать деталь, приспособление или стол, даже если общая масса остается ниже установленного предела.
Должна ли часть судебного разбирательства занимать всю ширину стола?
Используйте репрезентативный образец или заготовку, демонстрирующие необходимые зоны, радиус действия, назначение и взаимосвязь характеристик.
Запросить оценку нагрузки на пролет
Для настройки двухколонного обрабатывающего центра отправьте заготовки и готовые модели, массу, центр тяжести, схему опор и зажимов, способ подъема, материалы, инструменты, операции, допуски, термический режим, объем стружки, контроль качества, место назначения и ограничения площадки. Для консультации с инженером используйте страницу контактов , а для планирования настройки обратитесь к руководству по координатным зонам для крупногабаритных деталей .
