เครื่องจักรกลซีเอ็นซี 5 แกนแบบทำงานพร้อมกัน: ทางเลือกที่ดีกว่าสำหรับการขึ้นรูปชิ้นงานที่มีรูปทรงซับซ้อน

เครื่องจักรกลซีเอ็นซีแบบ 5 แกนพร้อมกัน มีความสำคัญเมื่อชิ้นส่วนไม่สามารถขึ้นรูปได้อย่างเรียบร้อยจากทิศทางเดียว การขึ้นรูปที่ซับซ้อนมักเกี่ยวข้องกับพื้นผิวโค้ง ช่องมุม โพรงลึก และการเปลี่ยนผ่านที่ราบเรียบระหว่างส่วนต่างๆ หากเครื่องมือไม่สามารถเข้าถึงพื้นผิวได้อย่างเหมาะสม กระบวนการจะช้าลง ไม่เสถียร และต้องพึ่งพาการตกแต่งขั้นที่สองมากขึ้น

ลักษณะนี้พบได้ทั่วไปในแม่พิมพ์ ชิ้นส่วนโครงสร้างอากาศยาน ตัวเรือนเทอร์โบชาร์จเจอร์รถยนต์ อุปกรณ์ฝังในร่างกายทางการแพทย์ และชิ้นส่วนที่ซับซ้อนอื่นๆ รูปทรงไม่แบนราบ เส้นทางการเคลื่อนที่ของเครื่องมือไม่เรียบง่าย ชิ้นส่วนต้องการการเข้าถึงที่ควบคุมได้จากหลายมุม

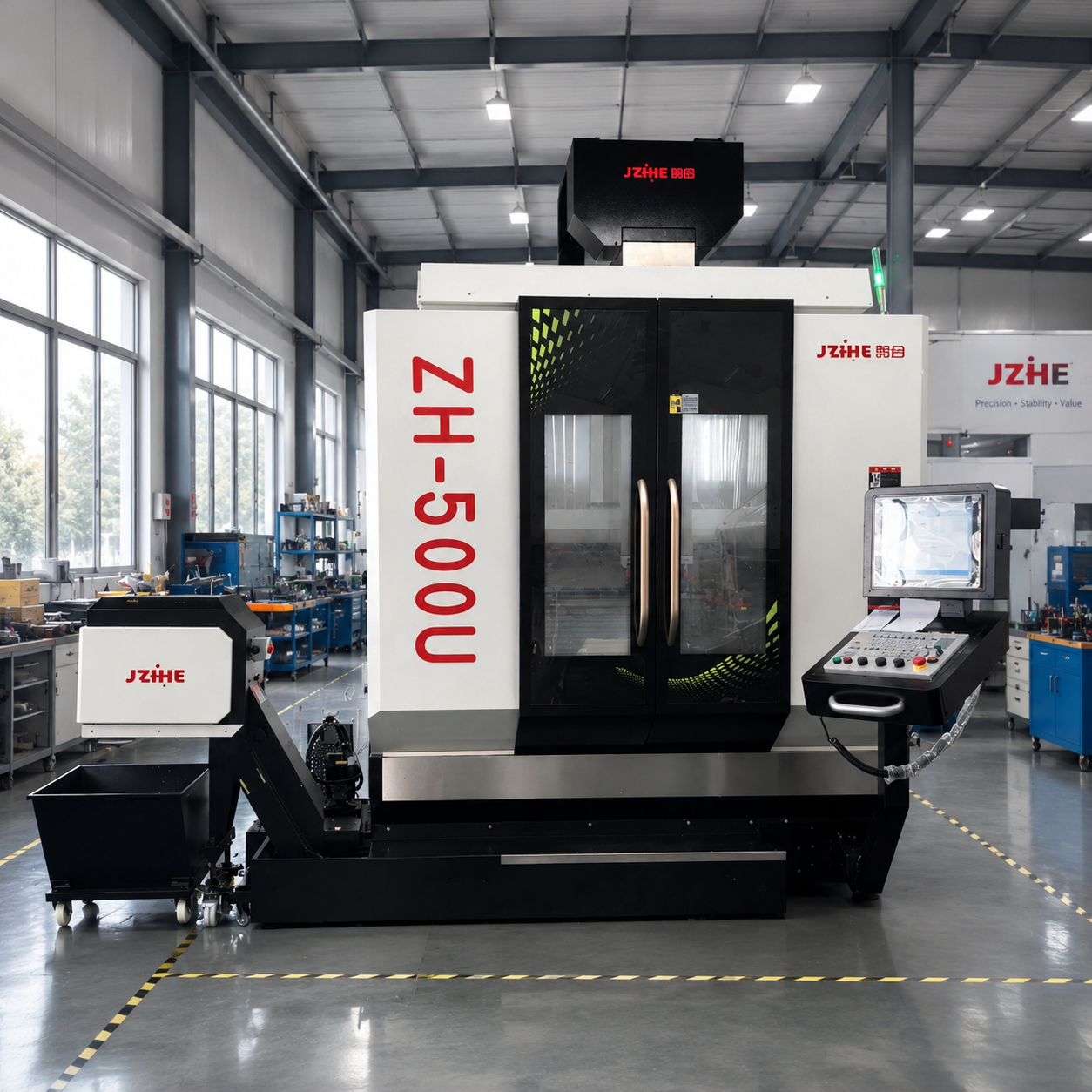

เครื่องจักรกลซีเอ็นซี 5 แกน รุ่น ZH-500U ออกแบบมาสำหรับงานประเภทนี้ ในฐานะ เครื่องจักรกลซีเอ็นซี 5 แกนแบบทำงานพร้อมกัน รุ่น U จึงรองรับการตัดเฉือนหลายด้านที่มีความแม่นยำสูงและการขึ้นรูปตามรูปทรงที่ซับซ้อนได้ในขั้นตอนเดียว แกน A หมุนได้ ±110° แกน C หมุนได้ 360° ด้วยระบบขับเคลื่อนตรง DDR และ แกนหมุน BBT40 พร้อมมอเตอร์ในตัวที่ความเร็ว 20,000 รอบต่อนาที ทำให้เหมาะสำหรับผู้ซื้อที่ต้องการการควบคุมที่ดีกว่าบนพื้นผิวที่ซับซ้อน

เหตุใดการขึ้นรูปชิ้นงานที่มีรูปทรงซับซ้อนจึงเป็นเรื่องยากสำหรับเครื่องจักรมาตรฐาน

การขึ้นรูปด้วยเครื่องจักรสามแกนสามารถผลิตชิ้นส่วนคุณภาพดีได้มากมาย แต่การขึ้นรูปตามรูปทรงที่ซับซ้อนทำให้เกิดข้อจำกัด

เมื่อเครื่องมือเข้าใกล้พื้นผิวโค้งจากทิศทางคงที่ มุมตัดอาจไม่เหมาะสมเสมอไป ส่วนที่ยื่นออกมาของเครื่องมืออาจเพิ่มขึ้น การสัมผัสกับพื้นผิวอาจไม่เสถียร บางพื้นที่อาจต้องใช้เครื่องมือขนาดเล็กกว่าหรือใช้เวลาในการตัดเฉือนนานขึ้น ในโพรงลึก สิ่งนี้อาจนำไปสู่การสั่นสะเทือน ผิวงานไม่เรียบ หรือต้องขัดเงามากเกินไปหลังการตัดเฉือน

เครื่องจักรกลซีเอ็นซีแบบ 5 แกน ช่วยให้เครื่องมือและชิ้นงานเคลื่อนที่ประสานกันได้ดียิ่งขึ้น สามารถปรับทิศทางการตัดได้ในระหว่างการตัดเฉือน ช่วยให้เครื่องมือรักษาสัมผัสกับพื้นผิวได้ดีขึ้น สำหรับรูปทรงที่ซับซ้อน จะช่วยเพิ่มประสิทธิภาพและคุณภาพของชิ้นงานได้ดียิ่งขึ้น

การเคลื่อนที่พร้อมกันห้าแกนช่วยปรับปรุงคุณภาพพื้นผิวได้อย่างไร

คุณภาพของพื้นผิวไม่ได้ขึ้นอยู่กับความเร็วรอบของแกนหมุนเพียงอย่างเดียว แต่ยังขึ้นอยู่กับการสัมผัสของเครื่องมือ มุมของเครื่องมือ ความเรียบของเส้นทางการตัด ความเสถียรของเครื่องจักร และพารามิเตอร์การตัดด้วย

ในการขึ้นรูปชิ้นงานที่มีรูปทรงซับซ้อน การเคลื่อนที่แบบห้าแกนสามารถช่วยให้เครื่องมืออยู่ในตำแหน่งการตัดที่ดีขึ้นได้ แทนที่จะบังคับให้เครื่องมือเข้าถึงพื้นที่ที่เข้าถึงยากจากทิศทางเดียว เครื่องจักรสามารถเอียงและหมุนชิ้นงานได้ ซึ่งอาจช่วยลดการยื่นของเครื่องมือ ปรับปรุงการเข้าถึง และช่วยรักษาการสัมผัสที่สม่ำเสมอยิ่งขึ้น

สำหรับแม่พิมพ์และชิ้นส่วนฝังในทางการแพทย์ เรื่องนี้มีความสำคัญ พื้นผิวที่ผ่านการกลึงเรียบเนียนกว่าอาจช่วยลดขั้นตอนการขัดเงาในภายหลัง สำหรับชิ้นส่วนอากาศยานและยานยนต์ การควบคุมรูปทรงที่ดีขึ้นสามารถปรับปรุงความสม่ำเสมอของขนาดและลดปัญหาในการตรวจสอบได้

แกนหมุน BBT40 ความเร็ว 20,000 รอบต่อนาที ของ ZH-500U รองรับการกลึงและการตกแต่งชิ้นงานละเอียด ในขณะที่โครงสร้างแกนหมุนช่วยให้เครื่องจักรมีความยืดหยุ่นสำหรับพื้นผิวเอียงและรูปทรงเรขาคณิตที่ซับซ้อน

เหตุใดการตั้งค่าแบบหนึ่งจึงให้ความแม่นยำในการกำหนดรูปทรงที่ดีกว่า

การขึ้นรูปชิ้นงานที่มีรูปทรงซับซ้อนมักเกี่ยวข้องกับพื้นผิวหลายส่วน หากพื้นผิวเหล่านั้นถูกขึ้นรูปด้วยเครื่องจักรแยกกัน การควบคุมการจัดแนวก็จะทำได้ยากขึ้น แม้แต่ความผิดพลาดเล็กน้อยในการหนีบชิ้นงานใหม่ก็อาจส่งผลต่อการเปลี่ยนผ่านระหว่างพื้นผิวได้

เครื่องจักรกลซีเอ็นซีแบบ 5 แกน ช่วยให้กระบวนการส่วนใหญ่ดำเนินการภายในขั้นตอนเดียว ชิ้นงานสามารถคงอยู่ในตำแหน่งยึดขณะที่แท่นหมุนและเอียงได้ ซึ่งจะช่วยรักษาความสัมพันธ์ของจุดอ้างอิงและลดความจำเป็นในการปรับตำแหน่งด้วยตนเอง

สำหรับผู้ซื้อ สิ่งนี้ก่อให้เกิดข้อดีในทางปฏิบัติสองประการ:

ผลลัพธ์ที่ได้ไม่ใช่แค่ชิ้นส่วนที่ดูดีขึ้นเท่านั้น แต่ยังเป็นกระบวนการที่ควบคุมได้ดียิ่งขึ้นด้วย

การใช้งานที่เหมาะสมที่สุดสำหรับเครื่องจักรตัดเฉือนพร้อมกัน 5 แกน

เครื่องจักรกลซีเอ็นซีแบบ 5 แกนพร้อมกัน มีประโยชน์อย่างยิ่งสำหรับชิ้นส่วนที่มีรูปทรงเรขาคณิตซับซ้อนและต้องการความแม่นยำสูง

เครื่อง ZH-500U เหมาะสำหรับงานเหล่านี้เพราะไม่จำกัดเฉพาะชิ้นส่วนแคบๆ ประเภทเดียว ได้รับการออกแบบมาสำหรับชิ้นส่วนที่ซับซ้อนซึ่งต้องการการขึ้นรูปห้าด้าน การเข้าถึงมุม และการขึ้นรูปที่มีความแม่นยำสูง

สิ่งที่ผู้ซื้อควรตรวจสอบก่อนเลือกซื้อเครื่องจักรประเภทนี้

ก่อนเลือกซื้อ เครื่องจักรกลซีเอ็นซีแบบ 5 แกนพร้อมกัน ผู้ซื้อควรตรวจสอบว่าชิ้นส่วนที่ต้องการนั้นต้องการการเคลื่อนที่แบบ 5 แกนพร้อมกันจริง ๆ หรือต้องการเพียงแค่การกำหนดตำแหน่งแบบ 5 แกนเท่านั้น

ชิ้นส่วนบางชิ้นเพียงแค่ต้องวางชิ้นงานในมุมต่างๆ ก่อนเริ่มการตัดแบบสามแกน ในขณะที่ชิ้นส่วนอื่นๆ ต้องการการเคลื่อนที่แบบห้าแกนอย่างต่อเนื่องเพื่อสร้างพื้นผิวที่เรียบ การเข้าใจความแตกต่างนี้จะช่วยป้องกันการซื้อเกินความจำเป็นหรือซื้อน้อยเกินไปได้

ผู้ซื้อควรสอบถาม:

เครื่องจักรห้าแกนมีประสิทธิภาพสูง แต่จะมีประสิทธิภาพก็ต่อเมื่อกระบวนการทำงานได้รับการเตรียมพร้อมมาอย่างดีแล้วเท่านั้น

ข้อผิดพลาดทั่วไปในโครงการกำหนดขอบเขตที่ซับซ้อน

ข้อผิดพลาดที่พบบ่อยอย่างหนึ่งคือการคิดว่าการใช้เครื่องจักร 5 แกนจะช่วยปรับปรุงคุณภาพของชิ้นงานทุกชิ้นได้โดยอัตโนมัติ ซึ่งไม่ใช่เช่นนั้น หากชิ้นงานนั้นไม่ซับซ้อน เครื่องจักร 3 แกนหรือเครื่องจักรกลึงแนวตั้งมาตรฐานอาจประหยัดกว่า

อีกหนึ่งข้อผิดพลาดคือการละเลยทักษะการเขียนโปรแกรม การขึ้นรูปชิ้นงานที่มีรูปทรงซับซ้อนนั้นขึ้นอยู่กับกลยุทธ์ CAM การเลือกเครื่องมือ และการจำลองเป็นอย่างมาก เครื่องจักรที่ดีต้องมีการวางแผนกระบวนการที่ดีด้วย

ข้อผิดพลาดประการที่สามคือ การมุ่งเน้นเฉพาะการเคลื่อนที่ของเครื่องจักรโดยละเลยการออกแบบอุปกรณ์จับยึดชิ้นงาน อุปกรณ์จับยึดชิ้นงานต้องยึดชิ้นงานได้อย่างมั่นคง ในขณะเดียวกันก็ต้องเว้นพื้นที่ว่างเพียงพอสำหรับการตัดเฉือนในแนวเอียงและหมุน หากไม่มีอุปกรณ์จับยึดชิ้นงาน เครื่องจักรจะไม่สามารถใช้ความสามารถห้าแกนได้อย่างเต็มประสิทธิภาพ

คำถามที่พบบ่อย

เครื่องจักรกลซีเอ็นซี 5 แกนพร้อมกัน คืออะไร?

เป็นเครื่องจักร CNC ที่สามารถประสานการทำงานของหลายแกนพร้อมกัน ทำให้เครื่องมือและชิ้นงานเคลื่อนที่ไปพร้อมกันเพื่อสร้างพื้นผิวที่ซับซ้อน รูปทรงมุมต่างๆ และการขึ้นรูปที่เรียบเนียน

การตัดเฉือนห้าแกนพร้อมกันแตกต่างจากการตัดเฉือนห้าแกนแบบกำหนดตำแหน่งหรือไม่?

ใช่แล้ว การตัดเฉือนแบบกำหนดตำแหน่งด้วยดัชนีจะวางชิ้นงานไว้ที่มุมหนึ่งแล้วจึงทำการตัด ส่วนการตัดเฉือนแบบพร้อมกันจะประสานการเคลื่อนที่ของแกนต่างๆ ในระหว่างการตัด ซึ่งมีประโยชน์สำหรับชิ้นงานที่มีรูปทรงซับซ้อนและเรียบเนียน

ส่วนใดของร่างกายที่ได้รับประโยชน์มากที่สุดจากการออกแบบรูปทรงที่ซับซ้อน?

การขึ้นรูปด้วยแรงกด 5 แกนมีประโยชน์อย่างมากสำหรับแม่พิมพ์ ชิ้นส่วนโครงสร้างอากาศยาน อุปกรณ์ฝังในร่างกาย ตัวเรือนเทอร์โบชาร์จเจอร์ และชิ้นส่วนโค้งหรือหลายด้านอื่นๆ

ทำไมถึงควรพิจารณา ZH-500U?

เครื่อง ZH-500U มีโต๊ะหมุนแบบ Trunnion ที่สามารถปรับแกน A ได้ ±110° และแกน C ได้ 360° ระบบขับเคลื่อนตรง DDR แกนหมุน BBT40 ความเร็ว 20,000 รอบต่อนาที และการออกแบบที่มุ่งเน้นการขึ้นรูปชิ้นงานหลายด้านที่ซับซ้อน

บทสรุป

เครื่องจักรกลซีเอ็นซีแบบ 5 แกนพร้อมกัน (5-axis simultaneous machining center) เป็นตัวเลือกที่ดีกว่าสำหรับการขึ้นรูปชิ้นงานที่มีรูปทรงซับซ้อน เมื่อชิ้นงานต้องการการเปลี่ยนผ่านของพื้นผิวที่ราบเรียบ การเข้าถึงในมุมต่างๆ และการตัดเฉือนที่ควบคุมได้จากหลายทิศทาง ช่วยลดการเปลี่ยนแปลงการตั้งค่า ปรับปรุงการเข้าถึงเครื่องมือ และสนับสนุนคุณภาพพื้นผิวที่ดีขึ้น

สำหรับผู้ผลิตที่ทำงานกับแม่พิมพ์ ชิ้นส่วนอากาศยาน ตัวเรือนรถยนต์ และอุปกรณ์ฝังในร่างกาย เครื่อง ZH-500U เป็นแพลตฟอร์มห้าแกนที่ใช้งานได้จริง การออกแบบแกนหมุน ความเร็วสูงของแกนหมุน ความแม่นยำในการหมุน และความสามารถในการตัดเฉือนที่ควบคุมได้ ทำให้เหมาะสำหรับชิ้นส่วนที่ซับซ้อนซึ่งต้องการมากกว่าการกัดแบบพื้นฐาน

การตัดสินใจซื้อที่ถูกต้องเริ่มต้นจากรูปทรงของชิ้นส่วน หากแบบร่างประกอบด้วยพื้นผิวโค้ง คุณลักษณะที่เป็นมุม และข้อกำหนดด้านความแม่นยำของหลายด้าน เครื่องจักรกลซีเอ็นซีแบบห้าแกนอาจไม่ใช่แค่การอัพเกรดเพื่อความสวยงามเท่านั้น แต่ยังอาจเป็นเครื่องจักรที่ทำให้การผลิตมีเสถียรภาพมากขึ้นด้วย
