เครื่องจักรกลแบบโครงสร้างคาน (Gantry Machining Center) เทียบกับเครื่อง CNC ทั่วไป: ข้อดีสำหรับการแปรรูปโลหะที่มีความแม่นยำสูงและงานหนัก

เครื่องจักรกลแบบโครงสร้างคาน (Gantry Machining Center) เทียบกับเครื่อง CNC ทั่วไป: ข้อดีสำหรับการแปรรูปโลหะที่มีความแม่นยำสูงและงานหนัก

ผู้ซื้อที่เปรียบเทียบ เครื่องจักรกลซีเอ็นซีแบบโครงสร้างคาน (gantry machining center) กับเครื่องจักรซีเอ็นซีทั่วไป มักเผชิญกับปัญหาการผลิตในทางปฏิบัติ คำถามไม่ได้อยู่ที่ว่าเครื่องจักรใดดูใหญ่กว่าหรือน่าประทับใจกว่า แต่คำถามอยู่ที่ว่าเครื่องจักรใดสามารถผลิตชิ้นส่วนได้โดยมีการสั่นสะเทือนน้อยกว่า ปัญหาการตั้งค่าน้อยกว่า รักษาความแม่นยำได้ดีกว่า และมีความเสี่ยงในระยะยาวต่ำกว่า

เครื่องจักร CNC ทั่วไปนั้นมีประโยชน์ เครื่องจักรกลแนวตั้ง เครื่องเจาะและต๊าปเกลียว หรือเครื่องกัดขนาดเล็ก อาจเป็นตัวเลือกที่เหมาะสมสำหรับชิ้นส่วนขนาดกะทัดรัด การตัดที่เบา และงานรับจ้างผลิตที่ยืดหยุ่น แต่เมื่อชิ้นงานมีขนาดใหญ่ หนัก หรือมีโครงสร้างซับซ้อน แพลตฟอร์มทั่วไปอาจเริ่มทำงานได้ลำบาก

ชิ้นงานขนาดใหญ่สร้างแรงกดที่แตกต่างกัน ต้องการการรองรับมากกว่า สร้างแรงตัดที่รุนแรงกว่า อาจต้องใช้รอบการตัดเฉือนที่ยาวนาน และอาจมีโพรงลึก พื้นผิวที่ไม่ต่อเนื่อง หรือพื้นที่ตกแต่งที่กว้าง หากโครงสร้างเครื่องจักรไม่ได้ออกแบบมาสำหรับงานเหล่านี้ ผู้ซื้ออาจพบปัญหาการสั่นสะเทือน การตกแต่งที่ไม่ดี เวลาในการทำงานที่ยาวนานขึ้น การสึกหรอของเครื่องมือ และความคลาดเคลื่อนของความแม่นยำ

นี่คือจุดที่เครื่องจักรกลแบบโครงสร้างคานยื่นแสดงให้เห็นถึงข้อได้เปรียบของมัน

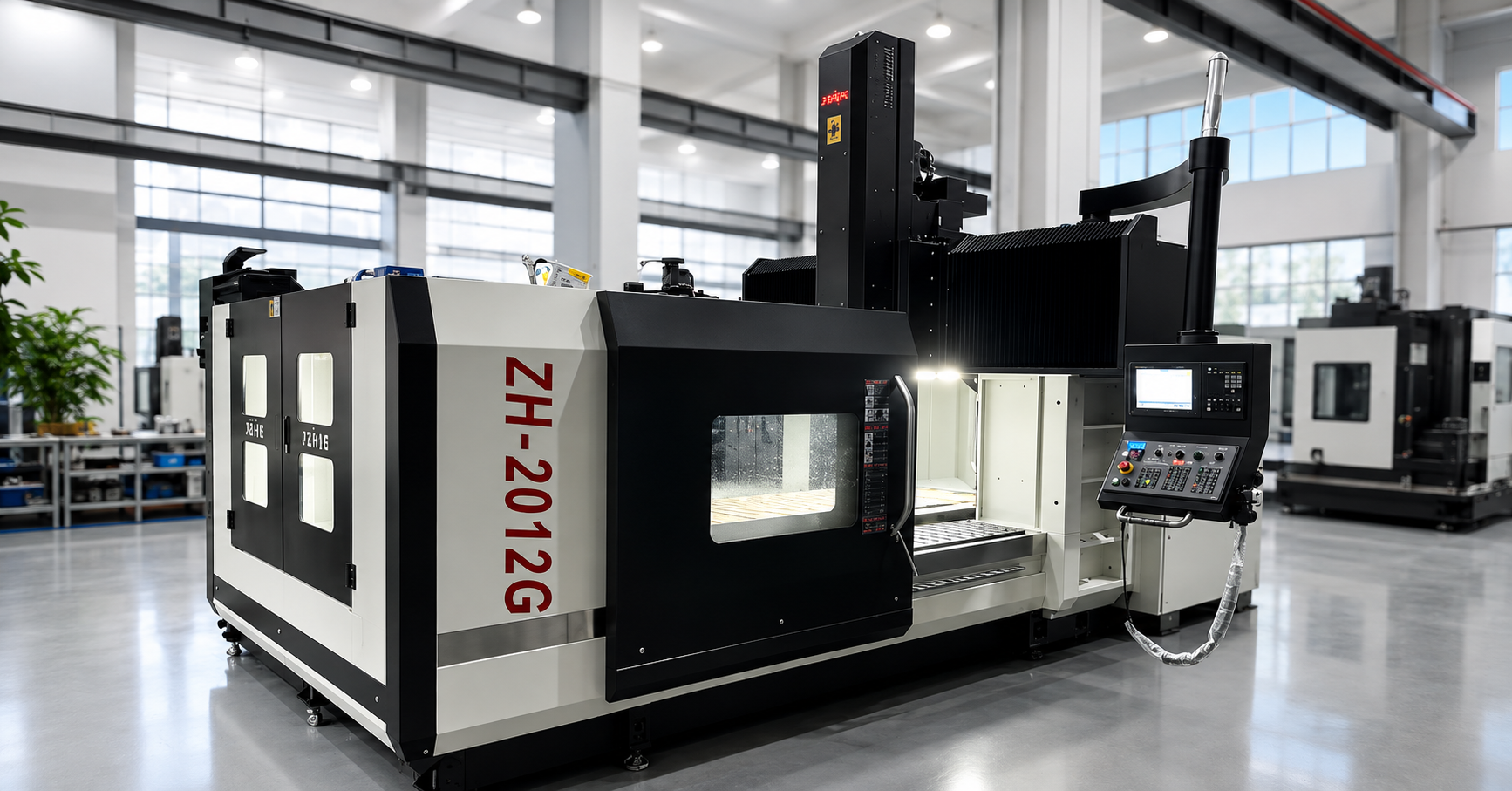

เครื่องจักรกลซีเอ็นซีแบบโครงสร้างคานยึดของ Zhihe ใช้การออกแบบโครงสร้างแบบคานคงที่ โดยมีเสาและคานขวางอยู่กับที่ ในขณะที่โต๊ะทำงานเคลื่อนที่ไปตามแกน X สถาปัตยกรรมที่แข็งแรงนี้ได้รับการออกแบบมาเพื่อลดการเสียรูปจากความร้อนและรองรับการตัดเฉือนที่มีความแม่นยำสูงและมีประสิทธิภาพสูง

ข้อดีข้อที่ 1: รองรับชิ้นงานขนาดใหญ่ได้ดีกว่า

ข้อได้เปรียบที่เห็นได้ชัดที่สุดของเครื่องจักรกลซีเอ็นซีแบบโครงสร้างคานยื่นคือความเหมาะสมสำหรับชิ้นงานขนาดใหญ่ แต่ประเด็นสำคัญไม่ได้อยู่ที่ขนาดทางกายภาพเพียงอย่างเดียว แต่เป็นเรื่องของการรองรับชิ้นงานด้วย

แม่พิมพ์ขนาดใหญ่ ฐานระบบอัตโนมัติ บล็อกเครื่องยนต์ ตัวเรือนเกียร์ ชิ้นส่วนกังหันลม และชิ้นส่วนโครงสร้างหนักๆ จำเป็นต้องใช้เครื่องจักรที่สามารถรักษาความแข็งแกร่งตลอดพื้นที่การตัด เครื่องจักรที่เล็กกว่าหรือเบากว่าอาจทำให้ชิ้นส่วนเข้าที่ได้ไม่ดี บังคับให้ต้องตั้งค่าที่ยุ่งยาก หรือสูญเสียความเสถียรในระหว่างการตัดหนักๆ

หน้าผลิตภัณฑ์ของ Zhihe CNC ระบุว่าเครื่องจักรนี้เหมาะสำหรับชิ้นงานขนาดใหญ่และซับซ้อน และได้รับการปรับให้เหมาะสมสำหรับการผลิตในระดับอุตสาหกรรมอย่างต่อเนื่อง สำหรับผู้ซื้อแล้ว นั่นหมายความว่าเครื่องจักรนี้เหมาะสำหรับสภาพแวดล้อมการผลิตที่ชิ้นงานไม่เพียงแต่มีขนาดใหญ่ แต่ยังมีความต้องการสูงอีกด้วย

เมื่อเปรียบเทียบกับเครื่อง CNC ทั่วไป แพลตฟอร์มแบบโครงสร้างคานยื่นช่วยให้ผู้ซื้อมีจุดเริ่มต้นที่แข็งแกร่งกว่าสำหรับงานขนาดใหญ่

ข้อดีข้อที่ 2: ความแข็งแกร่งที่มากขึ้นสำหรับการตัดหนัก

การแปรรูปโลหะด้วยความแม่นยำสูงและงานหนักต้องการความแข็งแกร่ง หากขาดความแข็งแกร่ง แรงตัดจะกลายเป็นแรงสั่นสะเทือน แรงสั่นสะเทือนจะกลายเป็นเสียงดังกรอบแกรบ และเสียงดังกรอบแกรบจะทำให้ผิวงานไม่เรียบ อายุการใช้งานของเครื่องมือสั้นลง และขนาดไม่คงที่

หน้าผลิตภัณฑ์เน้นโครงสร้างโครงเหล็กยึดตายตัวเพื่อความแข็งแกร่งสูงสุด การออกแบบที่ลดการเสียรูปจากความร้อน รางเลื่อนเชิงเส้นแบบลูกกลิ้งสำหรับงานหนักบนแกน X/Y และรางแข็งรูปสี่เหลี่ยมผืนผ้าสี่ด้านบนแกน Z

การผสมผสานนี้มีความสำคัญ เนื่องจากงานตัดขนาดใหญ่ไม่ได้ส่งแรงไปยังทุกแกนในลักษณะเดียวกัน การเคลื่อนที่ในแกน X/Y ต้องการความสามารถในการรับน้ำหนักและการตอบสนองที่รวดเร็ว แกน Z ต้องการความแข็งแกร่งต่อแรงบิดและความต้านทานต่อแรงกระทำที่ไม่สมดุล โครงสร้างต้องทนต่อการเสียรูปจากความร้อนและแรงทางกล

เครื่องจักร CNC ทั่วไปอาจทำงานได้ดีภายใต้การตัดที่ไม่รุนแรงมากนัก แต่การกัดหยาบหนักๆ การตัดแบบไม่ต่อเนื่อง และการกัดชิ้นงานที่มีโพรงลึก อาจเผยให้เห็นข้อจำกัดของมันได้ เครื่องจักร CNC แบบโครงสร้างคานยื่น (Gantry Machinery Center) จึงเหมาะสมกว่าสำหรับสภาวะเหล่านั้น เมื่อได้รับการกำหนดค่าอย่างถูกต้อง

ข้อดีข้อที่ 3: เหมาะสมกว่าสำหรับโพรงฟันลึกและการตัดแบบไม่ต่อเนื่อง

การกลึงโพรงลึกและการตัดแบบไม่ต่อเนื่องเป็นสองด้านที่เครื่องจักรทั่วไปอาจทำได้ไม่ดี

การตัดเฉือนชิ้นงานที่มีโพรงลึกมักต้องใช้เครื่องมือยาว การรองรับแกน Z ที่มั่นคง และการควบคุมการสั่นสะเทือน การตัดแบบไม่ต่อเนื่องจะสร้างแรงกระแทกซ้ำๆ ขณะที่เครื่องมือเข้าและออกจากวัสดุ กระบวนการทั้งสองนี้อาจทำให้คุณภาพพื้นผิวและอายุการใช้งานของเครื่องมือเสียหายได้ หากเครื่องจักรไม่แข็งแรงเพียงพอ

ในหน้าข้อมูลเครื่องจักร CNC ของ Zhihe ระบุอย่างชัดเจนว่าเครื่องจักรนี้สามารถจัดการกระบวนการตัดเฉือนในโพรงลึกและการตัดแบบไม่ต่อเนื่องได้อย่างมีประสิทธิภาพ

นี่เป็นข้อได้เปรียบที่สำคัญสำหรับผู้ซื้อที่ทำงานร่วมกับ:

• แม่พิมพ์ขนาดใหญ่
• ชิ้นส่วนหล่อ
• โครงสร้างเชื่อม
• โครงเครื่องจักรหนัก
• ฐานอุตสาหกรรม
• ชิ้นส่วนอุปกรณ์พลังงาน
• ส่วนประกอบอุปกรณ์ไฮดรอลิก

ชิ้นส่วนเหล่านี้มักมีพื้นผิวที่ไม่เรียบ โพรง ช่อง ร่อง หรือการทำงานของเครื่องมือที่ไม่ต่อเนื่อง เครื่องจักรที่ออกแบบมาสำหรับสภาวะเหล่านี้สามารถลดความเสี่ยงในการผลิตได้

ข้อดีข้อที่ 4: การขึ้นรูปหยาบและละเอียดบนแท่นเดียวกัน

ผู้ซื้อบางรายคิดว่าเครื่องจักรสำหรับงานหนักใช้ได้เฉพาะกับงานหยาบเท่านั้น ซึ่งไม่เป็นเช่นนั้นเสมอไป

เครื่องจักรกลซีเอ็นซีแบบโครงสร้างแข็งแรงควรสนับสนุนการตกแต่งชิ้นงานอย่างแม่นยำหลังจากการกลึงหยาบด้วย สิ่งนี้สำคัญมาก เพราะการเคลื่อนย้ายชิ้นงานขนาดใหญ่ระหว่างเครื่องจักรอาจทำให้เกิดความเสี่ยงในการจัดการและต้องปรับแนวชิ้นงานเพิ่มเติม

หน้าเว็บของเครื่อง CNC Zhihe ระบุว่า การกำหนดค่าแบบไฮบริด “ตัวนำเชิงเส้นสองตัว + รางแข็งหนึ่งตัว” ช่วยสร้างสมดุลระหว่างประสิทธิภาพการป้อนความเร็วสูง ความสามารถในการตัดงานหนัก การตัดหยาบที่เสถียร และการตกแต่งชิ้นงานที่แม่นยำ

สำหรับผู้ซื้อ ความสมดุลนี้ถือว่ามีค่ามาก อาจช่วยให้สามารถจัดการการขึ้นรูปหยาบและการขึ้นรูปละเอียดบนเครื่องจักรเดียวกันได้ ขึ้นอยู่กับชิ้นส่วนและกระบวนการ ซึ่งจะช่วยลดการเคลื่อนย้ายชิ้นส่วนที่ไม่จำเป็นและช่วยรักษาการควบคุมจุดอ้างอิง

ข้อได้เปรียบนี้มีความสำคัญอย่างยิ่งสำหรับแม่พิมพ์ขนาดใหญ่ที่มีความแม่นยำสูง ฐานอุปกรณ์อัตโนมัติ และชิ้นส่วนโครงสร้างขนาดใหญ่ที่ต้องการทั้งการกำจัดวัสดุและความแม่นยำขั้นสุดท้าย

ข้อดีข้อที่ 5: การรักษาความแม่นยำในระยะยาว

เครื่องจักรอาจตัดได้อย่างแม่นยำเมื่อยังใหม่ แต่คำถามที่ยากกว่าคือ มันจะรักษาความแม่นยำไว้ได้หรือไม่ในระหว่างการใช้งานต่อเนื่องและการผลิตที่มีภาระงานหนัก

หน้าข้อมูลผลิตภัณฑ์ระบุว่า โครงสร้างเครื่องจักรที่มั่นคงช่วยให้คงความแม่นยำในระยะยาวและรักษาความแม่นยำในการกลึงระดับไมครอนได้แม้ในระหว่างการใช้งานต่อเนื่องและรอบการผลิตที่มีภาระหนัก นอกจากนี้ยังระบุว่าเครื่องจักรได้รับการออกแบบมาสำหรับการผลิตที่ยืดหยุ่นและการผลิตเป็นชุดสำหรับชิ้นส่วนที่ซับซ้อนขนาดกลางถึงขนาดใหญ่

สำหรับผู้ซื้อในระดับการผลิต นี่เป็นเรื่องสำคัญ งานผลิตเป็นล็อตขึ้นอยู่กับความสม่ำเสมอ หากชิ้นส่วนแรกดี แต่ชิ้นส่วนต่อๆ มาผิดเพี้ยน เครื่องจักรจะสร้างแรงกดดันด้านการตรวจสอบและต้องแก้ไขงานใหม่

เครื่องจักร CNC ทั่วไปอาจเพียงพอสำหรับการทำงานที่มีรอบเบา แต่ชิ้นส่วนขนาดใหญ่และหนักจะทำให้ความเสถียรในระยะยาวทำได้ยากขึ้น เครื่องจักรแบบโครงสร้างคาน (gantry machine) ที่ออกแบบมาสำหรับงานที่ต้องการความแม่นยำสูงและหนักหน่วงจะให้พื้นฐานที่แข็งแกร่งกว่า

ข้อดีข้อที่ 6: เหมาะสมกว่าสำหรับภาคอุตสาหกรรมที่มีชิ้นส่วนขนาดใหญ่

รายการการใช้งานในหน้าผลิตภัณฑ์ ได้แก่ บล็อกเครื่องยนต์รถยนต์ ตัวเรือนเกียร์ ชิ้นส่วนกังหันลม ชิ้นส่วนอุปกรณ์ไฮดรอลิก ชิ้นส่วนโครงสร้างเครื่องจักรกลหนัก ฐานอุปกรณ์อัตโนมัติ แม่พิมพ์ความแม่นยำสูงขนาดใหญ่ การผลิตโลหะอุตสาหกรรม และการผลิตอุปกรณ์พลังงาน

นี่ไม่ใช่ชิ้นส่วนสำหรับงานช่างทั่วไป แต่เป็นชิ้นส่วนสำหรับกระบวนการผลิตที่ต้องการความแม่นยำ ความแข็งแรง และความเสถียรสูง

เมื่อเปรียบเทียบกับเครื่อง CNC ทั่วไปแล้ว เครื่องจักร CNC แบบโครงสร้างคานยื่น (gantry machining center) มักจะเหมาะสมกว่าเมื่อลักษณะงานของผู้ซื้อเกี่ยวข้องกับ:

นี่คือจุดที่เห็นคุณค่าของเครื่องจักรอย่างชัดเจน มันไม่ได้ "ดีกว่า" สำหรับทุกชิ้นส่วน แต่จะดีกว่าเมื่อชิ้นส่วนนั้นต้องการโครงสร้างแบบนั้น

สิ่งที่ผู้ซื้อควรระมัดระวังเพิ่มเติม

เครื่องจักรกลึงแบบโครงสร้างคานยื่นมีข้อดีหลายประการ แต่ผู้ซื้อควรหลีกเลี่ยงการซื้อเกินความจำเป็น

หากชิ้นส่วนของคุณมีขนาดเล็ก เรียบง่าย ผลิตในปริมาณน้อย และจับยึดได้ง่าย เครื่องจักรกลซีเอ็นซีแบบแนวตั้งทั่วไปอาจประหยัดกว่า เครื่องจักรแบบโครงสร้างคานยื่นต้องการพื้นที่มากกว่า การวางแผนการติดตั้งที่ซับซ้อนกว่า และการลงทุนที่สูงกว่า

ผู้ซื้อควรตรวจสอบข้อมูลจำเพาะทางเทคนิคทั้งหมดก่อนสั่งซื้อ หน้าเว็บผลิตภัณฑ์สาธารณะให้ข้อมูลเกี่ยวกับโครงสร้างและการใช้งาน แต่พารามิเตอร์โดยละเอียด เช่น ระยะการเคลื่อนที่ ขนาดโต๊ะ รับน้ำหนัก การกำหนดค่าแกนหมุน ตัวควบคุม แม็กกาซีนเครื่องมือ น้ำหนักเครื่องจักร และความแม่นยำที่ยอมรับได้ ควรตรวจสอบผ่านเอกสารข้อมูลจำเพาะและข้อตกลงทางเทคนิค

การตัดสินใจซื้อที่ดีควรเปรียบเทียบมูลค่าโดยรวม ไม่ใช่แค่ราคาเครื่องจักรเพียงอย่างเดียว

รายการตรวจสอบการจัดซื้อ

ก่อนที่จะเลือกใช้เครื่องจักร CNC แบบโครงสร้างคาน (gantry machining center) หรือเครื่องจักร CNC ทั่วไป ควรพิจารณาคำถามต่อไปนี้:

ตารางนี้ช่วยให้ผู้ซื้อพิจารณาความเป็นจริงได้ เครื่องจักรแบบโครงสร้างคาน (gantry machine) มีกำลังสูง แต่ควรพิจารณาความคุ้มค่าจากประเภทของชิ้นส่วนที่ใช้ด้วย

คำถามที่พบบ่อย

เครื่องจักร CNC แบบโครงสร้างคานยื่นดีกว่าเครื่องจักร CNC ทั่วไปเสมอหรือไม่?

ไม่ครับ เครื่องนี้เหมาะสำหรับชิ้นงานขนาดใหญ่ หนัก ซับซ้อน และมีความแข็งแรงสูงมากกว่า สำหรับชิ้นส่วนขนาดเล็กหรือชิ้นส่วนที่เรียบง่าย เครื่อง CNC ทั่วไปอาจคุ้มค่ากว่าครับ

ข้อดีหลักของผลิตภัณฑ์นี้มีอะไรบ้าง?

ข้อดีหลักๆ ของเครื่องนี้ได้แก่ โครงสร้างแบบโครงคานคงที่ การออกแบบที่ลดการเสียรูปจากความร้อน รางนำทางเชิงเส้นแบบลูกกลิ้ง X/Y ที่แข็งแรง รางแข็งรูปสี่เหลี่ยมผืนผ้าสี่ด้านสำหรับแกน Z ความแข็งแกร่งต่อแรงบิดสูง ความสามารถในการตัดวัสดุหนัก และความสามารถในการตกแต่งชิ้นงานอย่างแม่นยำ

เครื่องจักรนี้รองรับกระบวนการตัดเฉือนแบบใดบ้าง?

หน้าข้อมูลผลิตภัณฑ์ระบุว่าสามารถรองรับการกัดหยาบ การกลึงโพรงลึก การตัดแบบไม่ต่อเนื่อง การแปรรูปชิ้นส่วนโครงสร้างที่ซับซ้อน และการตกแต่งพื้นผิวอย่างแม่นยำ

เหมาะสำหรับอุตสาหกรรมใดบ้าง?

เหมาะสำหรับใช้กับชิ้นส่วนเครื่องยนต์รถยนต์ ตัวเรือนเกียร์ ชิ้นส่วนกังหันลม ชิ้นส่วนอุปกรณ์ไฮดรอลิก ชิ้นส่วนโครงสร้างเครื่องจักรกลหนัก ฐานอุปกรณ์อัตโนมัติ แม่พิมพ์ความแม่นยำสูง การผลิตโลหะอุตสาหกรรม และการผลิตอุปกรณ์พลังงาน

บทสรุป

เครื่องจักรกลึงแบบโครงสร้างคาน (Gantry machining center) มีข้อดีเหนือกว่าเครื่องจักร CNC ทั่วไปอย่างเห็นได้ชัด เมื่อผู้ซื้อทำงานกับชิ้นส่วนโลหะขนาดใหญ่ หนัก ซับซ้อน หรือต้องการความแม่นยำสูง ข้อดีของมันมาจากโครงสร้างที่แข็งแรงกว่า ความแข็งแกร่งที่ดีกว่า ความสามารถในการตัดโพรงลึกและตัดต่อเนื่องที่ดีขึ้น ความสมดุลในการตัดหยาบและตัดละเอียด และการรักษาความแม่นยำในระยะยาว

เครื่อง CNC รุ่น Zhihe ได้รับการออกแบบโดยใช้โครงสร้างโครงเครนแบบคานคงที่ สถาปัตยกรรมที่มีการเสียรูปจากความร้อนต่ำ รางนำทางเชิงเส้นแบบลูกกลิ้งสำหรับงานหนักบนแกน X/Y รางแข็งรูปสี่เหลี่ยมผืนผ้าสี่ด้านบนแกน Z และการกำหนดค่ารางนำทางแบบไฮบริด เพื่อการป้อนชิ้นงานความเร็วสูง การตัดชิ้นงานหนัก การกัดหยาบที่เสถียร และการตกแต่งชิ้นงานที่แม่นยำ

สำหรับผู้ซื้อแล้ว ข้อสรุปที่ได้คือ อย่าเลือกเครื่องจักรแบบโครงสร้างคานยื่นเพียงเพราะมันมีขนาดใหญ่กว่า ควรเลือกใช้ก็ต่อเมื่อชิ้นส่วนของคุณต้องการโครงสร้าง ความมั่นคง และความสามารถในการทำงานที่แม่นยำและทนทานสูงจริงๆ
