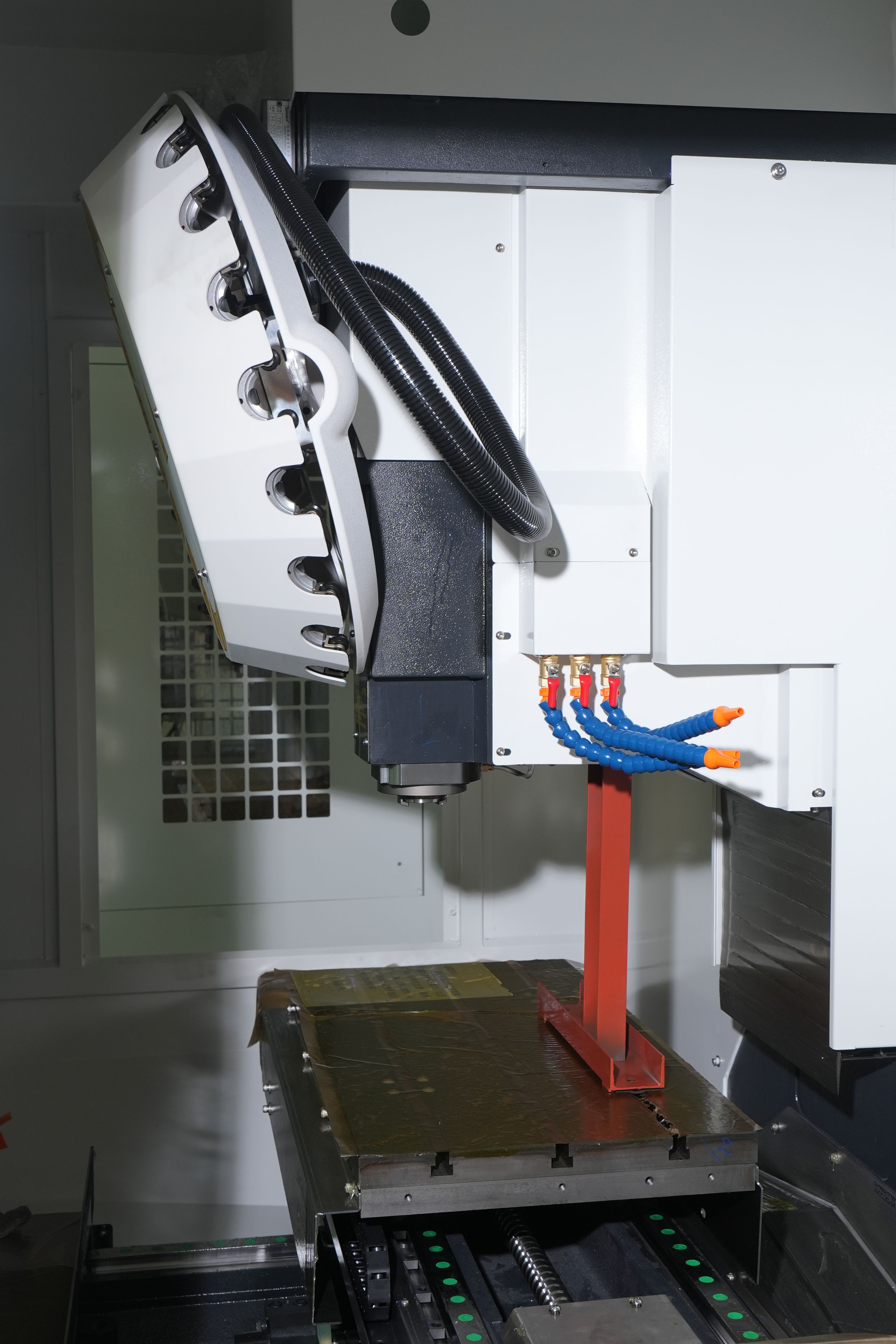

ควรประเมินประสิทธิภาพของเครื่องจักรกลซีเอ็นซีแบบโครงสร้างหนัก โดยตรวจสอบเส้นทางการรับน้ำหนักทั้งหมด ตั้งแต่ชิ้นงานไปจนถึงแท่นรองรับ โต๊ะ โครงสร้างเครื่องจักร รางนำทาง แกนหมุน เครื่องมือ และฐานราก น้ำหนักเครื่องจักรและกำลังของแกนหมุนเพียงอย่างเดียวไม่สามารถบ่งบอกได้ว่าชิ้นส่วนที่ติดตั้งจะคงความเสถียรตลอดกระบวนการกัดหยาบ การกัดละเอียด การตรวจสอบ และการปล่อยชิ้นงานหรือไม่
วิธีการวิเคราะห์เส้นทางการรับแรงจะเปลี่ยนคำกล่าวอ้างเรื่องความทนทานสูงในวงกว้างให้เป็นลำดับของหลักฐาน โดยจะถามว่าแรงเข้ามาที่จุดใด แรงนั้นถูกตอบสนองที่จุดใด ความร้อนและเศษวัสดุเปลี่ยนแปลงสภาพอย่างไร และรูปทรงที่ได้ยังคงเป็นที่ยอมรับได้หรือไม่หลังจากคลายแคลมป์ออกแล้ว
ชั้นพิสูจน์ที่ 1 อธิบายถึงชิ้นงานจริง
บันทึกขนาดก่อนและหลังการขึ้นรูป มวล จุดศูนย์ถ่วง วัสดุ การกระจายตัวของวัสดุ สภาพการหล่อหรือการเชื่อม ร่อง ช่องว่าง จุดยก ความเค้นตกค้าง และการบิดเบี้ยวที่คาดการณ์ไว้ ระบุชิ้นส่วนที่หนักที่สุด ระยะการทำงานของเครื่องมือที่ยาวที่สุด และรูปทรงที่ยืดหยุ่นที่สุด
รวมทั้งมวลของอุปกรณ์ยึด และแผ่นมุม แผ่นปิดฐาน แท่นยก ชุดหมุน หรือส่วนรองรับเสริมต่างๆ โต๊ะรับน้ำหนักของระบบที่ติดตั้งทั้งหมด ไม่ใช่เฉพาะมวลของแบบร่างเท่านั้น
หลักฐานชั้นที่ 2 แสดงแผนที่ปฏิกิริยาการสนับสนุนทุกรูปแบบ
ทำเครื่องหมายจุดที่กำหนดระนาบอ้างอิง ป้องกันการหมุน รับน้ำหนัก ลดการสั่นสะเทือน หรือทำให้บริเวณที่มีความยืดหยุ่นมีความเสถียร กำหนดว่าส่วนรองรับใดเป็นแบบยึดติด ปรับได้ ไฮดรอลิก หรือชั่วคราว และวิธีการตรวจสอบการตั้งค่าเหล่านั้น
วัดขนาดชิ้นงานก่อนและหลังการรองรับและการหนีบ ชิ้นส่วนที่มีความยืดหยุ่นสามารถถูกบังคับให้อยู่ในสภาพที่เหมาะสมได้ และจะคืนตัวในภายหลัง บันทึกลำดับการหนีบ แรงที่ใช้ (ถ้าทำได้) และการเคลื่อนที่เฉพาะจุดในบริเวณที่เป็นตัวแทน
เลเยอร์การตรวจสอบที่ 3 ตรวจสอบการกระจายโหลดของตาราง
เปรียบเทียบน้ำหนักบรรทุกรวม พื้นที่ฐาน การรับน้ำหนักเฉพาะจุด ระยะยื่น ตำแหน่งจุดศูนย์ถ่วง และสภาวะที่ขึ้นอยู่กับการเคลื่อนที่ กับขีดจำกัดในตารางที่ระบุไว้ สอบถามว่าความสามารถที่ระบุไว้นั้นคำนึงถึงการรับน้ำหนักที่อยู่ตรงกลางและกระจายอย่างสม่ำเสมอหรือไม่
พิจารณาอุปกรณ์ขนถ่าย เช่น แท่นวางสินค้า ลูกกลิ้ง พาเลท และอุปกรณ์จัดวางชั่วคราว การกำหนดเส้นทางที่ปลอดภัยและแม่นยำไปยังแท่นวางสินค้าเป็นส่วนสำคัญของความสามารถ โดยเฉพาะอย่างยิ่งในกรณีที่พื้นผิวสำเร็จรูปหรือจุดอ้างอิงอาจได้รับความเสียหายระหว่างการขนย้าย
ชั้นพิสูจน์ที่ 4 ติดตามแรงผ่านสะพาน
ตรวจสอบระยะห่างระหว่างเสา การออกแบบรางขวาง การต่อขยายหัวหรือลูกสูบ การจัดเรียงรางนำทาง รูปแบบการขับเคลื่อน และการเปลี่ยนแปลงของแรงตัดตลอดช่วงการทำงาน ระบุชุดค่าผสมที่อ่อนแอที่สุดของตำแหน่งแกน การเข้าถึงของเครื่องมือ การสัมผัสของใบมีด และวัสดุ
สำหรับเครื่องจักรกลหนักแบบโครงสร้างคานยื่น การทดสอบควรรวมถึงตำแหน่งระยะไกลที่สมจริงและการยืดหัวเครื่องจักร เครื่องมือขนาดสั้นที่อยู่ใกล้จุดศูนย์กลางการเคลื่อนที่นั้นมีประโยชน์สำหรับการทดสอบการใช้งาน แต่ไม่สามารถพิสูจน์ขอบเขตการทำงานทั้งหมดได้
| เลเยอร์เส้นทางการโหลด | คำถาม | การพิสูจน์ |
|---|---|---|
| ชิ้นงาน | มวลและความยืดหยุ่นมีส่วนเกี่ยวข้องอย่างไรบ้าง? | แบบสำรวจและแบบจำลองเปล่า |
| สนับสนุน | ปฏิกิริยาเกิดขึ้นที่ไหน? | การเคลื่อนที่ของตัวรองรับและตัวหนีบ |
| โต๊ะ | ภาระโหลดมีการกระจายอย่างไร? | แผนที่แสดงภาระที่ติดตั้ง |
| โครงสร้าง | การปฏิบัติตามกฎระเบียบเติบโตขึ้นที่ไหน? | การทดสอบการตัดตามตำแหน่ง |
| ปล่อย | รูปทรงเรขาคณิตใดที่ยังคงเหลืออยู่? | การตรวจสอบฟรีสเตท |
ชั้นพิสูจน์ 5 จับคู่แกนหมุนกับงานตัด
กำหนดค่าเส้นผ่านศูนย์กลางของหัวตัด การจับยึด วัสดุ ส่วนต่อประสานของเครื่องมือ ความเร็วรอบแกนหมุน ช่วงแรงบิด กำลัง ระยะเวลา การยืดตัวของลูกสูบ และรอบการทำงานที่คาดหวัง แยกข้อมูลสูงสุดออกจากการทำงานต่อเนื่อง และบันทึกพฤติกรรมความร้อนของแกนหมุน
การตัดชิ้นงานขนาดใหญ่ อาจถูกจำกัดด้วยเครื่องมือ ตัวจับยึด อุปกรณ์ยึดชิ้นงาน เศษวัสดุ หรือการสั่นสะเทือน ก่อนที่จะถึงระดับกำลังมอเตอร์ แผนการทดสอบควรแสดงช่วงกระบวนการที่เสถียร ไม่ใช่การตัดที่รุนแรงเพียงครั้งเดียวที่ไม่สามารถทำซ้ำได้อย่างปลอดภัย
ชั้นพิสูจน์ 6 ควบคุมระยะการเข้าถึงและการดัดงอของเครื่องมือ
สร้างแผนที่แสดงระยะการเข้าถึงของเครื่องมือสำหรับผนังลึก โพรง รูเจาะ โครงสร้างด้านข้าง และสิ่งกีดขวาง บันทึกความยาวของตัวยึดเกจ ระยะยื่น เส้นผ่านศูนย์กลางของใบมีด ระยะยื่นออก การรบกวน ระยะขอบการชน และความพร้อมใช้งานของชิ้นส่วนอะไหล่
ลดระยะการเข้าถึงผ่านการตั้งค่าและกลยุทธ์หัวเครื่องมือให้มากที่สุดเท่าที่จะเป็นไปได้ หากหลีกเลี่ยงการใช้เครื่องมือยาวไม่ได้ ให้กำหนดระยะการสัมผัสที่ลดลง วิธีการเข้า การตรวจสอบการสั่นสะเทือน และการตรวจสอบ การงอของเครื่องมือควรอยู่ในเส้นทางของแรงและสามารถทำให้เกิดข้อผิดพลาดเฉพาะจุดได้
ชั้นพิสูจน์ที่ 7 เพิ่มเส้นทางความร้อน
บันทึกข้อมูลการอุ่นเครื่อง การทำงานของแกนหมุน การเปลี่ยนแปลงของสภาพแวดล้อม สภาพของน้ำหล่อเย็น การหยุดพัก การกัดหยาบหนัก ลำดับการกัดละเอียด และเวลาในการวัด ชิ้นส่วนขนาดใหญ่และรอบการทำงานที่ยาวนานจะสร้างความลาดชันที่อาจทำให้จุดอ้างอิงและพื้นผิวเคลื่อนที่ไปทั่วพื้นที่การทำงาน
กำหนดกฎการรักษาเสถียรภาพและค่าชดเชยที่อนุญาต หลีกเลี่ยงการเปลี่ยนแปลงค่าชดเชยที่บดบังปัญหาด้านการรองรับ เครื่องมือ หรือโครงสร้าง การทดลองเดียวกันควรแยกแยะความแตกต่างระหว่างการเปลี่ยนแปลงอุณหภูมิที่คาดการณ์ได้กับความไม่เสถียรของกระบวนการที่เกิดขึ้นอย่างฉับพลัน
ชั้นป้องกัน 8 ชั้น ช่วยป้องกันชิปจากปฏิกิริยาต่างๆ
ระบุตำแหน่งที่เศษโลหะสะสมบนชิ้นส่วน อุปกรณ์จับยึด โต๊ะทำงาน ตัวรองรับ ฝาครอบแบบยืดหดได้ และตัวเครื่อง กำหนดสายพานลำเลียง การล้าง การไหลของน้ำหล่อเย็น ลม การทำความสะอาดด้วยมือ และการเข้าถึงที่ปลอดภัย รวมทั้งปริมาณเศษโลหะตลอดช่วงเวลาการกัดหยาบทั้งหมด
เศษวัสดุที่อยู่ใต้ตัวรองรับหรือตัวกำหนดตำแหน่งอาจเปลี่ยนแปลงเส้นทางการรับน้ำหนักได้ นอกจากนี้ เศษวัสดุที่ตกค้างอยู่ในโพรงลึกยังอาจทำให้เกิดการตัดซ้ำของเครื่องมือ การตรวจสอบผิดพลาด อันตรายจากการยก หรือการทำความสะอาดเพิ่มเติมในขั้นตอนถัดไป
การวัดค่าชั้นพิสูจน์ 9 รูปทรงเรขาคณิตที่ติดตั้งและถอดออก
ตรวจสอบจุดอ้างอิงการทำงาน พื้นผิว รูเจาะ รูปแบบ การเปลี่ยนผ่าน และสภาวะอิสระโดยใช้วิธีการที่ตกลงกันไว้ เชื่อมโยงผลลัพธ์กับการตั้งค่าการรองรับ โซนแกน เครื่องมือ สภาวะความร้อน และเวลา กำหนดความไม่แน่นอนและขีดจำกัดด้านสิ่งแวดล้อม
ตรวจสอบ ช่วงของเครื่องจักรกลึงแบบโครงสร้างคานยื่น (gantry machining center) เพื่อทำความเข้าใจบริบททางสถาปัตยกรรม จากนั้นกำหนดให้มีการทดสอบการยอมรับเพื่อให้ครอบคลุมขอบเขตการติดตั้งและพฤติกรรมที่ปล่อยออกมาซึ่งมีความสำคัญต่อการผลิต
ดำเนินการ Load-Path Proof Stack
- อนุมัติแผนผังชิ้นงาน อุปกรณ์จับยึด การยก และการรองรับ
- ตรวจสอบการเคลื่อนไหวระหว่างการติดตั้งอุปกรณ์รองรับและแคลมป์
- ทำการทดสอบการขึ้นรูปเบื้องต้นที่ตำแหน่งสำคัญของซองจดหมาย
- ดำเนินการต่อในขั้นตอนการปรับเสถียรภาพทางความร้อนและการตกแต่งขั้นสุดท้าย
- ตรวจสอบเศษชิ้นส่วน ระยะการเข้าถึงของเครื่องมือ การตรวจสอบ และการเข้าถึงของผู้ปฏิบัติงาน
- ตรวจสอบขณะที่ยังติดตั้งอยู่ ปล่อยตามลำดับอย่างเป็นระบบ และตรวจสอบอีกครั้ง
ในกรณีที่โครงสร้างสถาปัตยกรรมที่แข็งแรงทนทานมากเกินไปไม่เหมาะสม
การใช้โครงสร้างแบบโครงถักไม่ได้เป็นทางเลือกที่ดีที่สุดเสมอไป ในกรณีที่ชิ้นส่วนมีขนาดพอดีกับแท่นวางที่มั่นคงขนาดเล็กกว่า การหมุนควบคุมรูปทรงเรขาคณิตหลัก งานตัดเบา การใช้งานต่อปีต่ำ หรือความซับซ้อนของการโหลดและอุปกรณ์จับยึดเป็นปัจจัยหลัก มวลและขนาดที่เพิ่มขึ้นอาจเพิ่มความต้องการพื้นที่ ฐานราก การขนส่ง และการใช้งาน
เลือกโครงสร้างที่เบาที่สุดที่พิสูจน์ได้ว่าสามารถรองรับเส้นทางการรับน้ำหนักที่ต้องการได้โดยมีระยะเผื่อที่ยอมรับได้ ความสามารถที่ไม่ได้ใช้ประโยชน์อย่างเต็มที่อาจทำให้การลงทุนไม่คุ้มค่า
คำถามที่พบบ่อย
น้ำหนักของเครื่องจักรบ่งบอกถึงความแข็งแกร่งหรือไม่?
ไม่ น้ำหนักอาจช่วยให้เกิดความเสถียรได้ แต่โครงสร้าง การจัดวาง ตำแหน่ง รางนำทาง การยืดของลูกสูบ ระยะการเข้าถึงของเครื่องมือ การรองรับ ฐานราก และสภาวะของกระบวนการ ล้วนเป็นตัวกำหนดพฤติกรรมที่ใช้งานได้จริง
ควรใช้ค่าโหลดสูงสุดของตารางเป็นเป้าหมายปกติหรือไม่?
ไม่ ให้ถือว่าเป็นข้อจำกัดภายใต้เงื่อนไขการกระจายที่กำหนดไว้ และตรวจสอบมวลที่ติดตั้งจริง จุดศูนย์ถ่วง แรงกดเฉพาะจุด และประสิทธิภาพที่ต้องการ
เหตุใดจึงต้องตรวจสอบหลังจากคลายแคลมป์?
ผลการตรวจสอบที่เผยแพร่แสดงให้เห็นว่าแรงรองรับและแรงยึดตรึงได้ปกปิดการบิดเบี้ยวของชิ้นงานที่จะปรากฏขึ้นในระหว่างการประกอบหรือการใช้งานหรือไม่
การทดลองตัดแบบไหนมีประโยชน์มากที่สุด?
เลือกใช้ตัวอย่างวัสดุ ระยะการเข้าถึงของเครื่องมือ การสัมผัส ระยะเวลา ตำแหน่งขอบเขต และข้อกำหนดด้านคุณภาพที่เป็นตัวแทนของกลุ่มชิ้นงานที่ต้องการใช้งาน
ส่งพัสดุที่ทนทานต่อน้ำหนักบรรทุกหนัก
ในการประเมินเครื่องจักรกลหนักแบบโครงสร้างคานยื่น โปรดส่งแบบร่างชิ้นงานเปล่าและชิ้นงานสำเร็จรูป มวลและจุดศูนย์ถ่วง วัสดุ สภาพของชิ้นงาน แนวคิดการจับยึดและการรองรับ แผนการยก ขนาดของหัวตัด หน้าที่ของแกนหมุน ระยะการเข้าถึงของเครื่องมือ ค่าความคลาดเคลื่อน ความคาดหวังของรอบการทำงาน สภาพความร้อน และวิธีการตรวจสอบ ใช้ หน้าติดต่อ เพื่อขอรับการตรวจสอบทางวิศวกรรม และเปรียบเทียบ ช่วงของแพลตฟอร์มทั้งหมด เมื่อเส้นทางการรับน้ำหนักอาจเหมาะสมกับสถาปัตยกรรมเครื่องจักรอื่น
