เครื่องจักรกลซีเอ็นซีแนวนอนสำหรับชิ้นส่วนกล่อง: คู่มือสำหรับผู้ซื้อ

ชิ้นส่วนรูปทรงกล่องมักประกอบยาก เนื่องจากพื้นผิวหลายด้านต้องตรงกับจุดอ้างอิงเดียวกัน ตัวเรือนเกียร์ ท่อร่วมไฮดรอลิก ตัวปั๊ม ตัววาล์ว หรือฐานเครื่องจักร อาจต้องมีรูเจาะ พื้นผิวสำหรับติดตั้ง เกลียว ช่อง และรูปแบบรูบนหลายด้าน การปรับแต่งเพิ่มเติมแต่ละครั้งจะทำให้ต้องมีการจัดการ การทำความสะอาด การจับยึดใหม่ การถ่ายโอนจุดอ้างอิง และการตรวจสอบเพิ่มเติม

เครื่องจักรกลซีเอ็นซีแนวนอนที่เหมาะสมสำหรับชิ้นส่วนทรงกล่อง สามารถวางชิ้นงานหลายชิ้นได้ภายในขั้นตอนการควบคุมเดียว ปล่อยให้เศษวัสดุหลุดออกจากบริเวณการตัด และรองรับการผลิตซ้ำด้วยระบบจับยึดชิ้นงานแบบหมุนหรือแท่นวาง การลงทุนนี้คุ้มค่าเมื่อลดขั้นตอนการตั้งค่า ปรับปรุงความสัมพันธ์ของชิ้นงาน และเพิ่มประสิทธิภาพการใช้งานแกนหมุน ซึ่งมากกว่าต้นทุนเพิ่มเติมของอุปกรณ์จับยึด การเขียนโปรแกรม และเครื่องจักร

คู่มือนี้อธิบายวิธีการประเมินกลุ่มชิ้นส่วน พื้นที่การทำงาน แกนหมุน แกนหมุน อุปกรณ์จับยึด เครื่องมือ ความแม่นยำ และระบบอัตโนมัติ ก่อนที่จะเลือกใช้เครื่องกัดขึ้นรูปโลหะแบบไฮดรอลิก (HMC)

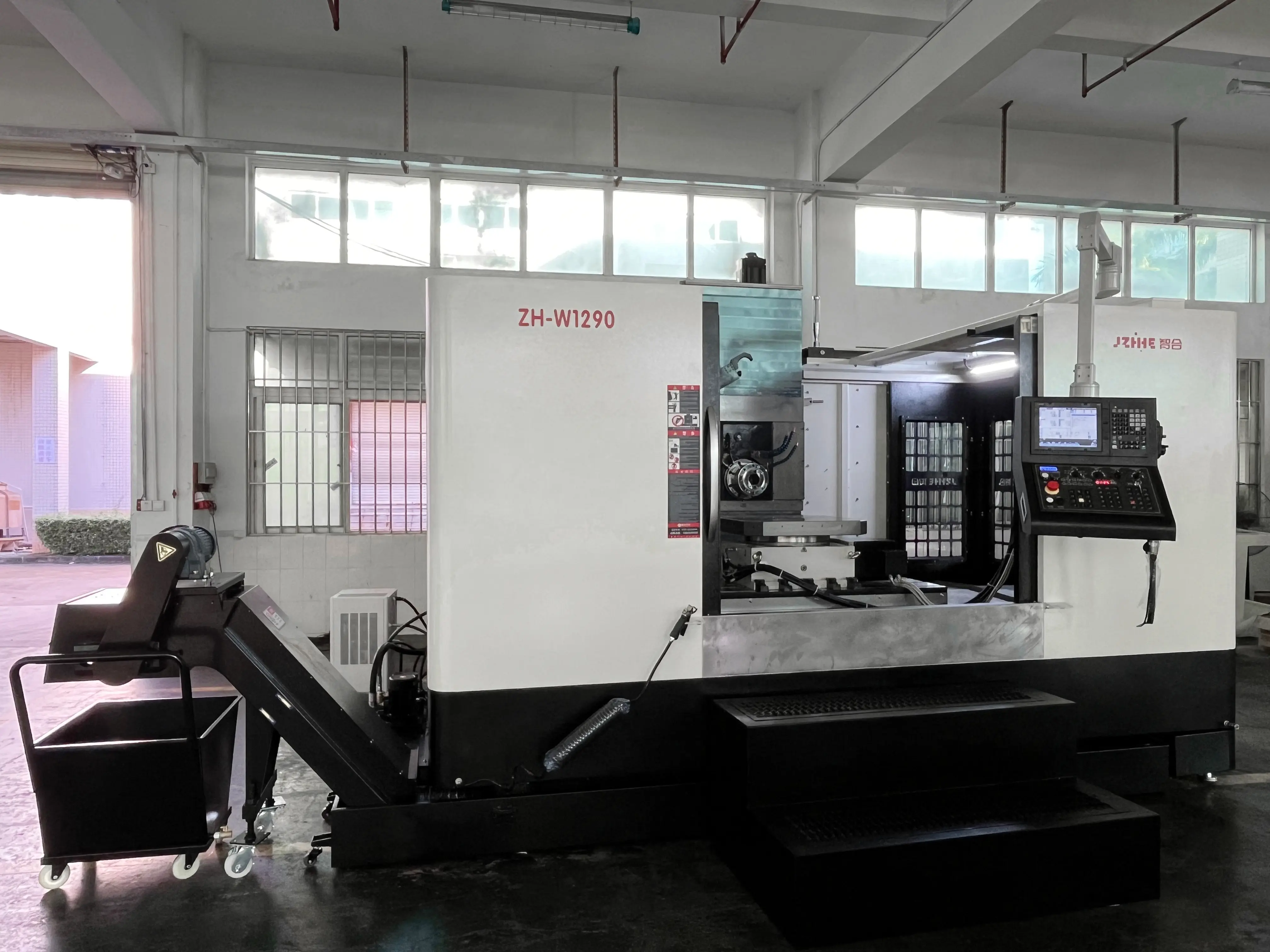

เครื่องจักรกลแนวนอนสำหรับชิ้นส่วนกล่อง: นับจำนวนหน้าตัด การตั้งค่า และปริมาณการใช้งานต่อปี

เครื่องกัดขึ้นรูปโลหะแบบแรงเหวี่ยง (HMC) มีประโยชน์มากที่สุดเมื่อสามารถใช้ฟิกซ์เจอร์เดียวกันในการนำเสนอพื้นผิวสำคัญหลายด้านให้กับแกนหมุนโดยไม่สูญเสียจุดอ้างอิง โดยเฉพาะอย่างยิ่งมีประโยชน์สำหรับการผลิตตัวเรือนซ้ำๆ และชิ้นส่วนทรงปริซึมที่มีรูหรือคุณลักษณะที่เกี่ยวข้องกันบนด้านที่อยู่ติดกัน ส่วนเครื่องกัดขึ้นรูปโลหะแบบความเร็วแปรผัน (VMC) อาจยังคงเป็นตัวเลือกที่ง่ายกว่าสำหรับงานปริมาณน้อยที่ส่วนใหญ่เข้าถึงจากด้านบน

Zhihe CNC ระบุว่า เครื่องจักรกลึงแนวนอนซีรีส์ ของตนนั้นเหมาะสำหรับชิ้นส่วนทรงกล่อง ชิ้นส่วนยานยนต์ การกลึงหลายด้าน และการผลิตต่อเนื่อง อย่างไรก็ตาม การใช้งานจริงควรได้รับการพิสูจน์โดยอ้างอิงจากแบบร่างและเป้าหมายการผลิตของผู้ซื้อ

เหตุใดชิ้นส่วนกล่องจึงก่อให้เกิดความเสี่ยงในการตั้งค่าและการกำหนดจุดอ้างอิง

ชิ้นส่วนรูปทรงกล่องมักมีความสัมพันธ์เชิงฟังก์ชันระหว่างคุณลักษณะต่างๆ บนพื้นผิวที่แตกต่างกัน รูสำหรับแบริ่งอาจต้องอยู่ในแนวเดียวกับรูอื่น พื้นผิวสำหรับติดตั้งอาจควบคุมตำแหน่งของพอร์ตและรูเกลียว พื้นผิวฝาครอบอาจต้องเรียบและตั้งฉากกับจุดอ้างอิงหลัก

เมื่อกระบวนการใช้อุปกรณ์แยกกันหลายชิ้น การถ่ายโอนแต่ละครั้งย่อมก่อให้เกิดโอกาสในการเกิดข้อผิดพลาด:

• เศษหรือเสี้ยนใต้พื้นผิวที่ใช้ในการกำหนดตำแหน่ง
• แรงยึดที่แตกต่างกันและการบิดเบี้ยวของชิ้นส่วน
• ความคลาดเคลื่อนของผู้ปฏิบัติงานระหว่างการโหลดและการแสดงผล
• ข้อผิดพลาดในการถ่ายโอนข้อมูลสะสมระหว่างพื้นผิว
• มีงานระหว่างดำเนินการและเวลารอคิวเพิ่มเติม
• ตรวจสอบซ้ำอีกครั้งก่อนดำเนินการครั้งต่อไป

ระบบ HMC ไม่ได้ขจัดความเสี่ยงทั้งหมด แต่สามารถรวมคุณสมบัติต่างๆ เข้าไว้ในการตั้งค่าเดียวและระบบพิกัดหมุนที่ควบคุมได้เพียงระบบเดียวได้มากขึ้น

เริ่มต้นด้วยการสร้างแผนที่ใบหน้าและลักษณะเด่น

ทำเครื่องหมายบนพื้นผิวที่ผ่านการกลึงทุกชิ้นบนแบบร่าง สำหรับแต่ละพื้นผิว ให้ระบุขั้นตอนการกลึงหยาบ การกลึงละเอียด การเจาะ การตอกเกลียว การคว้าน และการตรวจสอบความเรียบ ระบุจุดอ้างอิงหลัก จุดอ้างอิงรอง ความสัมพันธ์ของคุณลักษณะที่สำคัญ เครื่องมือที่ยาวที่สุด รูเจาะที่ลึกที่สุด และพื้นผิวที่ต้องสามารถเข้าถึงได้สำหรับการจับยึด

จากนั้นเปรียบเทียบเส้นทางกระบวนการทั้งสามเส้นทาง:

1. กระบวนการปัจจุบันและจำนวนการตั้งค่า
2. กระบวนการ VMC โดยใช้ฟิกซ์เจอร์หรือแกนที่สี่
3. กระบวนการ HMC โดยใช้โต๊ะหมุน แท่นวาง หรือการจัดวางบนพาเลท

เป้าหมายไม่ใช่การบังคับให้ทุกขั้นตอนดำเนินการภายในรอบเดียว เป้าหมายคือการกำจัดขั้นตอนการถ่ายโอนข้อมูลที่ก่อให้เกิดต้นทุนหรือความเสี่ยงด้านคุณภาพสูงสุด

ตรวจสอบซองจดหมายแบบหมุน ไม่ใช่แค่ซองจดหมายของ XYZ Travel เท่านั้น

พื้นที่ทำงานแนวนอนอาจทำให้เข้าใจผิดได้ ชิ้นส่วนอาจพอดีก่อนการหมุน แต่ไปชนกับแกนหมุน ตัวเรือน เครื่องมือ อุปกรณ์จับยึดข้างเคียง หรือทางลำเลียงเศษวัสดุหลังจากหมุนแล้ว

ตรวจสอบขนาดของแท่นวางหรือโต๊ะ ความสูงศูนย์กลาง ระยะการหมุน น้ำหนักบรรทุกสูงสุด ความสูงของอุปกรณ์จับยึด ระยะยื่นของชิ้นงาน ระยะห่างระหว่างปลายแกนหมุนกับชิ้นงาน เครื่องมือที่ยาวที่สุด และระยะการเข้าถึงสำหรับรถตักหรือเครน จำลองการตั้งค่าที่มุมต่างๆ ที่โปรแกรมใช้

อุปกรณ์จับยึดชิ้นงาน (HMC) ที่เสนอมา ควรเว้นพื้นที่สำหรับแคลมป์ ท่อไฮดรอลิก การเคลื่อนที่ของหัววัด และการระบายเศษวัสดุด้วย อุปกรณ์จับยึดที่แทบจะไม่มีช่องว่างเหลือเลยในระหว่างการจำลองการทำงานที่สะอาด อาจใช้งานได้อย่างปลอดภัยได้ยากในกระบวนการผลิตจริง

แรงบิดแกนหมุน ระยะการเข้าถึงของเครื่องมือ และความเสถียรในการเจาะ

ชิ้นส่วนทรงกล่องสามารถผสมผสานการกัดหน้า การกัดหยาบแบบเจาะ การเจาะ การตอกเกลียว และการคว้านรูยาวได้ แกนหมุนจำเป็นต้องมีกำลังและแรงบิดที่ใช้งานได้ในช่วงความเร็วที่วางแผนไว้ ไม่ใช่เพียงแค่ความเร็วรอบสูงสุดที่สูงเท่านั้น

การเจาะรูยาวและชิ้นงานที่มีความลึกมากทำให้การยื่นของเครื่องมือมีความสำคัญ ตรวจสอบส่วนต่อประสานของตัวจับยึด ขนาดเส้นผ่านศูนย์กลางของเครื่องมือ ความยาวของแท่งเจาะ สภาพของแกนหมุน การจ่ายน้ำหล่อเย็น และการรองรับของอุปกรณ์จับยึด เครื่องจักรที่มีระยะการเคลื่อนที่เพียงพออาจยังคงเจาะรูได้ไม่ดีหากเครื่องมือมีความยืดหยุ่นมากเกินไปหรือการตั้งค่าทำให้เกิดการสั่นสะเทือน

ขอให้ผู้จำหน่ายระบุการตัดที่ยากที่สุดและเครื่องมือที่ยาวที่สุด ขอข้อมูลประมาณการภาระของแกนหมุนและลำดับการกลึงหยาบและกลึงละเอียดที่แนะนำ คำตอบเหล่านี้จะแสดงให้เห็นว่าแกนหมุนที่เสนอเหมาะสมกับชิ้นส่วนหรือไม่ หรือเลือกมาจากตารางแคตตาล็อกทั่วไป

การออกแบบอุปกรณ์จับยึดเป็นตัวกำหนดว่าการจัดวางแบบใดดีกว่ากันจริง ๆ

อุปกรณ์จับยึดชิ้นงานต้องสามารถกำหนดตำแหน่งของชิ้นงานได้อย่างแม่นยำซ้ำๆ ทนต่อแรงตัด ป้องกันการบิดเบี้ยว ให้เครื่องมือเข้าถึงได้ และช่วยให้เศษวัสดุระบายออกได้ แท่นวางชิ้นงานสามารถยึดชิ้นงานหรืออุปกรณ์จับยึดได้หลายชิ้น แต่ความหนาแน่นของการรับน้ำหนักไม่ควรไปปิดกั้นเครื่องมือหรือทำให้เกิดกับดักเศษวัสดุ

สำหรับตัวเรือนหล่อขึ้นรูป ให้พิจารณาความแปรผันของพื้นผิวยึดและระยะเผื่อการกลึง สำหรับชิ้นส่วนผนังบาง ให้ควบคุมแรงยึดและการรองรับ สำหรับชิ้นส่วนไฮดรอลิก ให้ป้องกันพอร์ตและพื้นผิวซีลจากการแตกหักและเสียหาย

การจับยึดด้วยระบบไฮดรอลิกหรือนิวแมติกอาจช่วยลดเวลาในการทำงานด้วยมือ แต่จำเป็นต้องมีการตรวจสอบแรงดัน การวางแนวท่อที่ปลอดภัย และแผนการกู้คืน อุปกรณ์จับยึดแบบใช้มืออาจเหมาะสมสำหรับปริมาณงานน้อย เมื่ออุปกรณ์เหล่านั้นเรียบง่าย ทำซ้ำได้ และทำความสะอาดง่าย

การเคลื่อนย้ายชิปเป็นข้อได้เปรียบที่สำคัญของ HMC ก็ต่อเมื่อมีการวางแผนไว้ล่วงหน้าเท่านั้น

แรงโน้มถ่วงช่วยให้เศษโลหะตกลงมาจากพื้นผิวแนวตั้งได้ แต่เศษโลหะยังคงสามารถสะสมอยู่ภายในโพรง บนฐานรองชิ้นงาน รอบๆ ตัวหนีบ และใต้จุดยึดได้ หัวฉีดน้ำหล่อเย็น น้ำหล่อเย็นที่ไหลผ่านแกนหมุน การล้างทำความสะอาด การกรอง ความจุของสายพานลำเลียง และระบบระบายน้ำของอุปกรณ์จับยึด ต้องรองรับปริมาณเศษโลหะที่เกิดขึ้นจริง

ดำเนินการทดสอบให้นานพอที่จะเห็นการสะสมของเศษวัสดุ การสาธิตที่สะอาดหมดจดเพียงสิบนาทีไม่ได้พิสูจน์ว่าไม่มีการควบคุมดูแลในระหว่างกะการทำงาน ตรวจสอบว่าเศษวัสดุส่งผลกระทบต่อการตรวจสอบ การวางชิ้นงาน อายุการใช้งานของเครื่องมือ ความเรียบของพื้นผิว หรือการเคลื่อนที่แบบหมุนหรือไม่

นิตยสาร Tool Magazine และ Sister Tools สนับสนุนการผลิตอย่างต่อเนื่อง

ชิ้นส่วนที่มีหลายหน้ามักต้องใช้เครื่องมือหลายชนิด จัดทำรายการเครื่องมือทั้งหมด รวมถึงเครื่องมือหยาบ เครื่องมือละเอียด ดอกสว่านเจาะจุด ดอกสว่าน ดอกต๊าป ดอกคว้าน เครื่องมือลบคม เครื่องมือตรวจสอบ และเครื่องมือสำรอง เพิ่มเครื่องมือที่เกี่ยวข้องสำหรับงานที่อาจใช้งานจนถึงขีดจำกัดอายุการใช้งานของเครื่องมือในระหว่างรอบการใช้งาน

ตรวจสอบขนาดเส้นผ่านศูนย์กลางและความยาวสูงสุดของเครื่องมือ ตำแหน่งการใช้งานเครื่องมือหนัก เวลาในการเปลี่ยนเครื่องมือ การจัดการอายุการใช้งานของเครื่องมือ การตรวจจับเครื่องมือชำรุด และวิธีการที่ผู้ปฏิบัติงานเปลี่ยนเครื่องมือที่สึกหรอโดยไม่รบกวนกระบวนการ ความจุของแม็กกาซีนควรสนับสนุนชิ้นส่วนที่วางแผนไว้ทั้งหมด ไม่ใช่แค่ตัวอย่างแรกเท่านั้น

ความสัมพันธ์ของรูเจาะและความแม่นยำในการหมุนจำเป็นต้องมีหลักฐานกระบวนการ

เครื่อง HMC สามารถลดการถ่ายโอนข้อมูลได้ แต่แกนหมุน อุปกรณ์จับยึด แกนหมุน สภาพความร้อน เครื่องมือ และโปรแกรมยังคงมีผลต่อผลลัพธ์ ระบุรูและหน้าตัดที่ต้องสัมพันธ์กันในตำแหน่งที่กำหนดดัชนีไว้

ตกลงกันเรื่องการตรวจสอบเครื่องจักรและชิ้นส่วนทดลองที่เป็นตัวแทน วัดขนาดชิ้นส่วนหลังจากคลายแคลมป์และทำให้ชิ้นส่วนคงที่แล้ว บันทึกข้อมูลเกี่ยวกับอุปกรณ์จับยึด ค่าชดเชยการทำงาน ตำแหน่งการหมุน การอุ่นเครื่อง เครื่องมือ อุปกรณ์ตรวจสอบ และวิธีการวัด

เมื่อใดที่ VMC อาจเป็นตัวเลือกที่ดีกว่า

เครื่องกัดแนวตั้ง (VMC) อาจประหยัดกว่าเมื่อปริมาณชิ้นส่วนมีน้อย คุณสมบัติด้านบนเป็นหลัก อุปกรณ์จับยึดไม่ซับซ้อน มีผู้ปฏิบัติงานพร้อมใช้งาน และการถ่ายโอนการตั้งค่าไม่กระทบต่อความสัมพันธ์ที่สำคัญ นอกจากนี้ยังอาจง่ายต่อการตั้งโปรแกรมและบำรุงรักษาในโรงงานที่สร้างขึ้นโดยใช้เครื่องจักรแนวตั้งเป็นหลัก

อย่าเปรียบเทียบเฉพาะราคาซื้อเครื่องจักรเท่านั้น ควรประเมินเวลาในการโหลดต่อปี ค่าแรงในการติดตั้ง เวลาในการรอคิว จำนวนอุปกรณ์จับยึด การตรวจสอบ ความเสี่ยงของของเสีย การใช้ประโยชน์จากแกนหมุน และพื้นที่โรงงาน คำตอบที่ถูกต้องขึ้นอยู่กับต้นทุนต่อชิ้นส่วนที่ยอมรับได้และความยืดหยุ่นที่ธุรกิจต้องการ

รายการตรวจสอบสำหรับผู้ซื้อก่อนสั่งซื้อ

• ภาพวาดแสดงตัวอย่างและปริมาณการผลิตต่อปีสำหรับชิ้นส่วนในกลุ่มเดียวกัน
• แผนที่แสดงตำแหน่งและเส้นทางการตั้งค่าปัจจุบัน
• น้ำหนักก่อนและหลังการผลิต แนวคิดเกี่ยวกับอุปกรณ์จับยึด และวิธีการหนีบยึด
• ข้อกำหนดที่สำคัญเกี่ยวกับขนาดรูเจาะ จุดอ้างอิง ความเรียบ และตำแหน่งที่ตั้ง
• เครื่องมือที่ยาวและหนักที่สุด ความต้องการของแกนหมุน และความต้องการสารหล่อเย็น
• การจำลองซองหมุนและการชนกันที่มุมต่างๆ ที่กำหนดไว้
• ความจุของแม็กกาซีน, เครื่องมือเสริม, พาเลท, การตรวจสอบ และระบบอัตโนมัติ
• แผนชิ้นส่วนทดลอง วิธีการตรวจสอบ การฝึกอบรม และขอบเขตการสนับสนุน

คำถามที่พบบ่อย

ชิ้นส่วนกล่องทั้งหมดเหมาะสมที่จะนำไปทดสอบด้วย HMC หรือไม่?

ไม่ ผู้สมัครที่มีคุณสมบัติเหมาะสมที่สุดจำเป็นต้องมีหลายแง่มุม มีความสัมพันธ์ของข้อมูลที่มีความหมาย มีการทำซ้ำในปริมาณที่เพียงพอ หรือใช้ทรัพยากรในการจัดการมากเกินไปในกระบวนการปัจจุบัน

HMC สามารถลบการตั้งค่าได้กี่รายการ?

ขึ้นอยู่กับการเข้าถึงเครื่องมือ พื้นผิวการจับยึด ตำแหน่งของชิ้นส่วน และความต้องการในการตรวจสอบ ควรวางแผนเส้นทางการทำงานจริงแทนที่จะสันนิษฐานว่าทุกพื้นผิวอยู่ในรอบการทำงานเดียวกัน

HMC รับประกันความแม่นยำที่ดีกว่าหรือไม่?

มันสามารถลดข้อผิดพลาดในการถ่ายโอนข้อมูลได้ แต่ความแม่นยำยังคงขึ้นอยู่กับแกนหมุน อุปกรณ์จับยึด แกนหมุน เครื่องมือ สภาพความร้อน โปรแกรม และกระบวนการวัด

ข้อมูลใดบ้างที่จำเป็นสำหรับการแนะนำเครื่องจักรที่เหมาะสม?

โปรดส่งแบบร่าง วัสดุ ขนาดวัตถุดิบ น้ำหนัก ค่าความคลาดเคลื่อนที่สำคัญ ปริมาณการผลิตต่อปี เส้นทางการตั้งค่าปัจจุบัน รอบการผลิตเป้าหมาย การตั้งค่าตัวควบคุม และข้อมูลโรงงานปลายทาง

ควรใช้แบบจำลองจริงของผู้ซื้อในการทดลองหรือไม่?

ใช่ครับ ถ้าเป็นไปได้ การทดสอบกับชิ้นงานจริงจะเผยให้เห็นความแปรปรวน จุดแข็ง การเผื่อระยะ การทำงานของเศษโลหะ การจับยึด และปัญหาอายุการใช้งานของเครื่องมือ ซึ่งบล็อกทดสอบแบบง่ายๆ อาจปกปิดไว้ได้

ขอให้ Zhihe CNC ตรวจสอบกลุ่มชิ้นส่วน (Part Family)

ในการประเมิน เครื่องจักรกลซีเอ็นซีแนวนอนสำหรับชิ้นส่วนกล่อง โปรดส่งแบบร่างตัวอย่างสองหรือสามแบบ ปริมาณการผลิตต่อปี เวลาการตั้งค่าปัจจุบัน ความสัมพันธ์ของรูเจาะที่สำคัญ และข้อจำกัดของโรงงานไปยัง Zhihe CNC แบบฟอร์มสอบถามทางวิศวกรรม สามารถใช้เพื่อขอคำแนะนำเครื่องจักร การพูดคุยเกี่ยวกับอุปกรณ์จับยึด แผนการทดลอง และใบเสนอราคาได้
