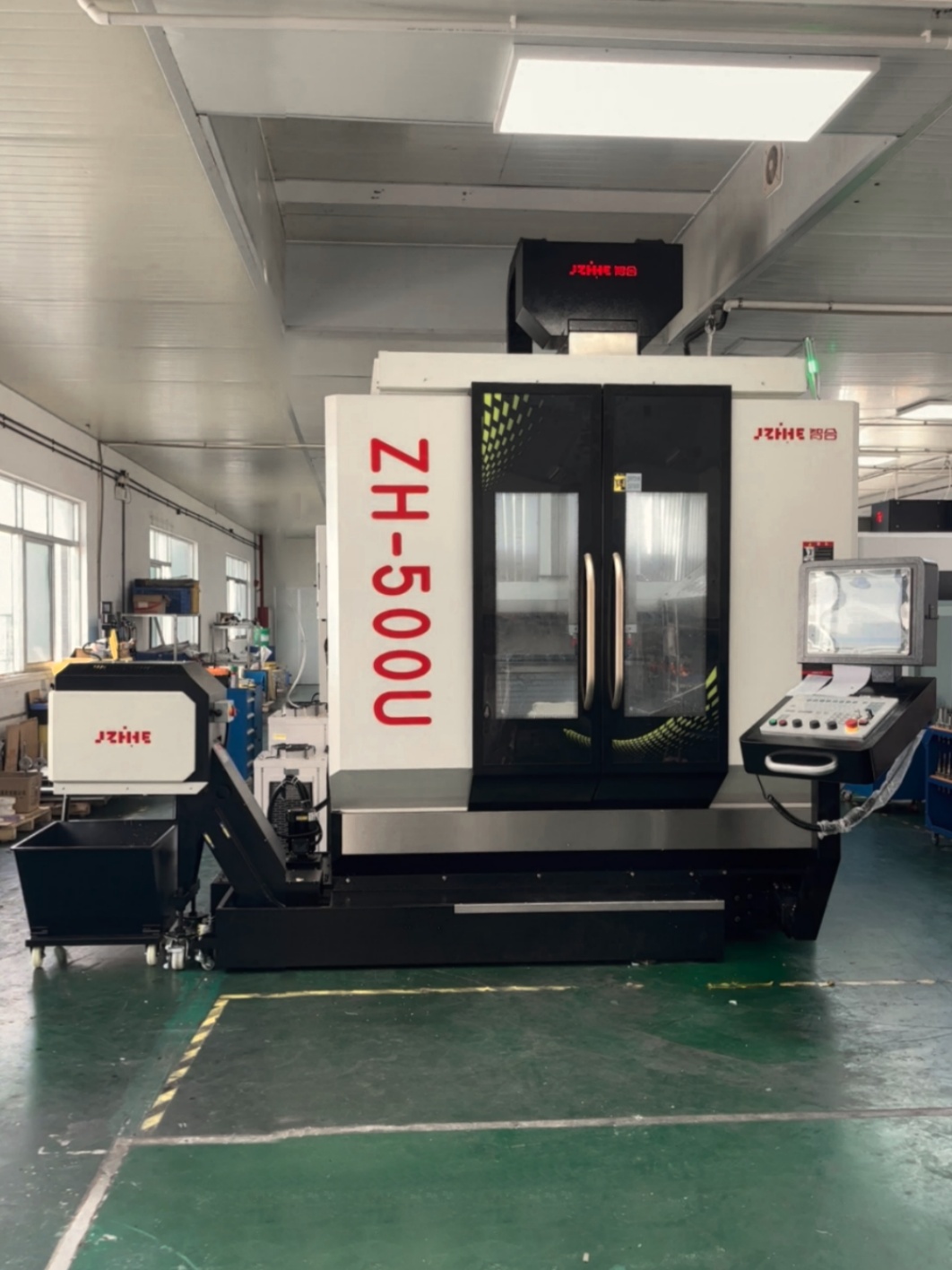

ควรประเมินเครื่องกัดแกะสลักที่มีความแม่นยำสูงโดยเชื่อมโยงข้อบกพร่องที่มองเห็นได้กับความคลาดเคลื่อนของเครื่องมือ การสั่นสะเทือน สภาพความร้อน การตัดซ้ำของเศษวัสดุ ระยะการเข้าถึงของเครื่องมือ การเข้าจับมุม การเกิดครีบ และวิธีการตรวจสอบ พื้นผิวสาธิตที่มันวาวเพียงอย่างเดียวไม่เพียงพอ เพราะแสง วัสดุ อายุของเครื่องมือ ทิศทางการตกแต่ง และกระบวนการหลังการผลิตสามารถบดบังกระบวนการทำงานที่แท้จริงได้
แผนที่แสดงข้อบกพร่องจะเปลี่ยนการสังเกตพื้นผิวให้เป็นการทดลองที่มีการควบคุม ช่วยให้ผู้ซื้อแยกแยะข้อจำกัดที่เกี่ยวข้องกับเครื่องจักรออกจากผลกระทบจากเครื่องมือ ตัวยึด โปรแกรม อุปกรณ์จับยึด วัสดุ สารหล่อเย็น การทำความสะอาด และการวัด
รายการใน Atlas รายการที่ 1: ร่องรอยเครื่องมือที่ซ้ำกัน
เส้นปกติหรือลวดลายเป็นช่วงๆ อาจเกิดจากความคลาดเคลื่อนของแกนหมุน พฤติกรรมของแกนหมุน ความไม่สมดุลของร่องฟัน การประมาณค่า การเคลื่อนที่ของแกน การป้อนต่อฟัน สภาพของตัวจับยึด หรือขั้นตอนการตกแต่งขั้นสุดท้าย บันทึกทิศทางของเครื่องหมาย ระยะห่าง เครื่องมือ ความเร็วแกนหมุน การป้อน การทำงาน และตำแหน่งของเครื่องจักร
ตรวจสอบความสะอาดของตัวจับยึด สภาพของหัวจับหรือการหดตัว การยื่นของเครื่องมือ การเบี่ยงเบนใกล้คมตัด และความสมดุลของเครื่องมือตามความเหมาะสม หมุนตัวแปรทีละตัว หากระยะห่างของเครื่องหมายเปลี่ยนแปลงไปตามความเร็วรอบของแกนหมุนหรืออัตราป้อน รูปแบบที่ได้จะให้หลักฐานเกี่ยวกับแหล่งที่มา
ข้อมูลใน Atlas ข้อที่ 2: การสั่นสะเทือนในมุมหรือลักษณะทางธรณีวิทยาที่ซับซ้อน
การเกิดการโก่งตัวบริเวณมุมอาจเพิ่มขึ้นอย่างรวดเร็วแม้ในขณะที่การตัดผนังตรงมีความเสถียร ลักษณะชิ้นงานที่ลึกจะทำให้เครื่องมือและตัวจับยึดโก่งตัวมากขึ้น ควรบันทึกตำแหน่งที่เกิดการสั่นสะเทือน ระยะการเข้าถึงของเครื่องมือ ระยะห่างของตัวจับยึด รัศมีของมุม การโก่งตัวในแนวรัศมี ความลึกตามแนวแกน แรงกดของแกนหมุน และการสังเกตเสียงหรือการสั่นสะเทือน
ใช้การปรับเส้นทางการตัดให้เรียบ การควบคุมการเข้าจับชิ้นงาน การตัดชิ้นงานขณะหยุด การใช้เครื่องมือที่สั้นลง ตัวจับยึดแบบเรียวหรือเสริมแรง การเข้าถึงแบบเป็นขั้น และลดการเปลี่ยนทิศทางอย่างกะทันหัน ตรวจสอบให้แน่ใจว่าการหลีกเลี่ยงการชนกันไม่ได้ทำให้ชิ้นส่วนประกอบมีความแข็งแรงน้อยเกินไปโดยไม่จำเป็น
รายการ Atlas ข้อที่ 3: การเกิดสีเพี้ยนจากความร้อน การเลอะเลือน หรือขอบที่หนาขึ้น
ความเสียหายที่เกิดจากความร้อนอาจเกิดจากเครื่องมือทื่อ การเสียดสี ปริมาณเศษวัสดุที่ป้อนเข้าเครื่องไม่เพียงพอ การตัดซ้ำ การหล่อลื่นไม่ดี การเคลือบผิวที่ไม่เหมาะสม การใช้งานเป็นเวลานาน หรือการส่งน้ำหล่อเย็นที่ไม่คงที่ ตรวจสอบทั้งเครื่องมือและเศษวัสดุ รวมถึงชิ้นงานด้วย
บันทึกข้อมูลจำเพาะของวัสดุและสภาพของวัสดุ อลูมิเนียม วัสดุสำหรับทำแม่พิมพ์ที่ผ่านการชุบแข็ง โลหะผสมทองแดง กราไฟต์ และวัสดุอื่นๆ ต้องใช้กลยุทธ์ที่แตกต่างกัน อย่าถ่ายโอนข้อมูลการตัดจากวัสดุที่ดูคล้ายกันโดยไม่ผ่านการทดลองควบคุมก่อน
| ข้อบกพร่อง | ตัวแปรที่จะแยกออก | หลักฐาน |
|---|---|---|
| เส้นคาบ | การเบี่ยงเบน, แรงกดของร่อง, ความเร็ว, การป้อน, การเคลื่อนที่ของแกน | ระยะห่างของเครื่องหมายและการวัดเครื่องมือ |
| เสียงพูดคุยตามมุม | การมีส่วนร่วม การเข้าถึง ผู้ถือครอง การเปลี่ยนผ่านเส้นทาง | แผนที่แสดงตำแหน่งและแนวโน้มปริมาณการใช้ไฟฟ้า |
| พื้นผิวที่เปื้อน | ความคมของเครื่องมือ, ปริมาณเศษวัสดุ, ความร้อน, สารหล่อลื่น | ภาพเครื่องมือ, ตัวอย่างเศษวัสดุ, การตรวจสอบพื้นผิว |
| สันพื้น | ระยะก้าว, การเอียงของเครื่องมือ, การเบี่ยงเบน, ความเรียบ | บันทึกโปรไฟล์และเส้นทางการตัด |
| ขอบคม | ทิศทางออก, การรองรับ, การสึกหรอ, วัสดุ | ตำแหน่งของหนามและเวลาปลายน้ำ |
รายการ Atlas 4: รอยนูนบนพื้นและข้อผิดพลาดในการผสมผสาน
รอยนูนอาจปรากฏขึ้นในบริเวณที่เส้นทางการเคลื่อนที่ของเครื่องมือทับซ้อนกัน บริเวณที่เครื่องมือตกแต่งไม่ตรงกับรูปทรงที่ตั้งโปรแกรมไว้ หรือบริเวณที่ทิศทางต่างๆ มาบรรจบกัน บันทึกรัศมีของเครื่องมือ ความยาวและเส้นผ่านศูนย์กลางของเครื่องมือที่วัดได้ ค่าความคลาดเคลื่อน การก้าวข้าม ทิศทางการเคลื่อนที่ ระยะเผื่อวัสดุ วิธีการวัดหรือการชดเชย และตำแหน่งของรอยต่อ
ใช้เครื่องกัดแกะสลักที่มีความแม่นยำสูง พร้อมกระบวนการสอบเทียบและควบคุมเครื่องมือที่ได้รับการพิสูจน์แล้ว แต่ต้องเก็บหลักฐานการประมวลผลหลังการทำงานและการเขียนโปรแกรมไว้ในขอบเขต เครื่องจักรที่มีความสามารถทางกลไกเพียงอย่างเดียวไม่สามารถแก้ไขแบบจำลองเครื่องมือที่ไม่ถูกต้อง ค่าชดเชย การตั้งค่าความคลาดเคลื่อน หรือกลยุทธ์การผสมผสานได้
รายการ Atlas ข้อที่ 5: รอยขรุขระบนขอบละเอียด
ตัวอักษรละเอียด ร่อง ช่องระบายอากาศ อิเล็กโทรด รายละเอียดของแม่พิมพ์ และขอบบางๆ อาจทำให้เกิดเสี้ยนที่ยากต่อการกำจัดหากไม่ปรับเปลี่ยนรูปทรงเรขาคณิต ให้ระบุทิศทางและความสูงของเสี้ยนตามแต่ละส่วนประกอบ ตรวจสอบทิศทางการตัด สภาพทางออก ความคมของเครื่องมือ การรองรับ วัสดุที่เหลืออยู่ โครงสร้างของวัสดุ และการทำความสะอาด
วัดเวลาในการลบคมด้วยมือและการตรวจสอบซ้ำ การเพิ่มระยะเวลาในการตกแต่งผิวเล็กน้อยอาจช่วยลดต้นทุนชิ้นส่วนที่ยอมรับได้ หากช่วยลดความผันแปรของงานฝีมือและป้องกันความเสียหายของรายละเอียดต่างๆ
สร้างวงจรรักษาเสถียรภาพของเครื่องมือขนาดเล็ก
- ระบุเครื่องมือที่เล็กที่สุด ระยะการเข้าถึงที่ยาวที่สุด จุดที่อ่อนแอที่สุด และพื้นผิวที่ไวต่อการสัมผัสมากที่สุด
- วัดค่าการเบี่ยงเบนของตัวจับยึดและเครื่องมือโดยใช้วิธีการควบคุม
- ตรึงข้อมูลระบุตัวตนของเครื่องมือ การฉายภาพ ข้อมูลการตัด เส้นทางการตัด สารหล่อเย็น และวัสดุ
- รันตัวอย่างตามลำดับเวลาผ่านช่วงอายุการใช้งานที่คาดไว้ของเครื่องมือ
- ตรวจสอบเครื่องมือ เศษวัสดุ พื้นผิว รอยขรุขระ ขนาด และงานที่จะดำเนินการต่อ
- กำหนดกฎการเตือนและการเปลี่ยนชิ้นส่วนก่อนที่จะเห็นความล้มเหลวอย่างชัดเจน
ตรวจสอบ เครื่องจักรกัดขึ้นรูป และ แท่นกัดความเร็วสูง เพื่อใช้เป็นข้อมูลอ้างอิงในการกำหนดค่า การเลือกขั้นสุดท้ายยังคงขึ้นอยู่กับวัสดุ ขนาดเครื่องมือ รูปทรง และเป้าหมายการตกแต่งผิวงานจริง
ใช้การตรวจสอบเส้นทางแสงแบบควบคุม
ลักษณะพื้นผิวเปลี่ยนแปลงไปตามมุมแสง ความเข้มของแสง กำลังขยาย การทำความสะอาด และทิศทางการมอง กำหนดแสงตรวจสอบ ระยะทาง การวางแนว กำลังขยาย การเตรียมพื้นผิว ตัวเปรียบเทียบ และตัวอย่างการยอมรับ เพิ่มการวัดโปรไฟล์ ความหยาบ รูปทรง หรือมิติ ในกรณีที่ลักษณะภายนอกเพียงอย่างเดียวไม่สามารถอธิบายการทำงานได้
รู้จักขอบเขตของแอตลาส
แผนที่ข้อบกพร่องช่วยจำแนกสาเหตุได้ แต่ไม่สามารถทดแทนการสอบเทียบเครื่องจักร การวัดทางวิทยาศาสตร์ การตรวจสอบวัสดุ หรือการวิเคราะห์ทางวิศวกรรมได้ ไม่ใช่ทุกรูปแบบที่มองเห็นได้เกิดจากเครื่องจักร การขัดเงา การพ่นทราย การเคลือบ การล้าง การจัดการ และการถ่ายภาพ สามารถเพิ่มหรือปกปิดร่องรอยได้ การกล่าวอ้างเกี่ยวกับผิวเงาเหมือนกระจกหรือความแม่นยำระดับไมครอนต้องเชื่อมโยงกับรูปแบบเฉพาะ ชิ้นส่วน สภาพ และการวัดที่เฉพาะเจาะจง
คำถามที่พบบ่อย
ความเร็วรอบแกนหมุนเป็นเกณฑ์หลักในการเลือกหรือไม่?
ไม่เลย การเบี่ยงเบน การทรงตัว พฤติกรรมทางความร้อน การเคลื่อนที่ของแกน การจับยึดเครื่องมือ การตอบสนองการควบคุม อุปกรณ์จับยึด เศษวัสดุ และหลักฐานของกระบวนการ ล้วนมีส่วนกำหนดคุณภาพของรายละเอียดปลีกย่อยด้วยเช่นกัน
เหตุใดตัวอย่างจึงดูดีกว่าภายใต้แสงที่แตกต่างกัน?
แสงที่ส่องจากทิศทางต่างๆ จะเน้นหรือปกปิดร่องรอยของเครื่องมือ เงื่อนไขการตรวจสอบต้องได้รับการกำหนดมาตรฐานเพื่อให้สามารถเปรียบเทียบได้อย่างยุติธรรม
ควรเปลี่ยนเครื่องมือขนาดเล็กเฉพาะเมื่อชำรุดเท่านั้นใช่หรือไม่?
ไม่ ให้ใช้เกณฑ์การสึกหรอ ภาระ พื้นผิว รอยขรุขระ ขนาด หรือจำนวนชิ้นส่วนในการเปลี่ยนเครื่องมือ ก่อนที่คุณภาพจะไม่คงที่หรือเกิดการชำรุด
สามารถรวมการขัดเงาไว้ในการทดลองการกลึงได้หรือไม่?
เฉพาะในกรณีที่ระบุแยกกันอย่างชัดเจนเท่านั้น มิเช่นนั้น การขัดเงาอาจบดบังพื้นผิวที่เกิดขึ้นโดยตรงจากกระบวนการกัดได้
ส่งแผนที่ข้อบกพร่องเพื่อตรวจสอบ
ในการประเมินเครื่องกัดแกะสลักความแม่นยำสูง โปรดส่งแบบร่าง วัสดุและความแข็ง เครื่องมือขนาดเล็กที่สุด ระยะการทำงานที่ยาวที่สุด เป้าหมายการตกแต่งและรูปทรง ภาพถ่ายข้อบกพร่องพร้อมมาตราส่วน ทิศทางการเคลื่อนที่ของเครื่องมือ ข้อมูลการตัดปัจจุบัน รายละเอียดของตัวจับยึด ขนาดล็อต วิธีการตรวจสอบ และการตกแต่งขั้นสุดท้าย กรุณาใช้ หน้าติดต่อ เพื่อขอทดสอบความเสถียรและการทดลองใช้งาน
