5-Achs-Bearbeitungszentrum für Luft- und Raumfahrtteile: Wie Käufer Genauigkeit, Steifigkeit und Prozessrisiko bewerten
Ein 5-Achs-Bearbeitungszentrum für Luft- und Raumfahrtteile wird nicht ausgewählt, weil die Luft- und Raumfahrtbranche beeindruckend klingt. Es wird ausgewählt, weil in der Luft- und Raumfahrtbranche mangelhafte Bearbeitungsprozesse gnadenlos bestraft werden.
Dünne Wände bewegen sich. Titanlegierungen sind schnittbeständig. Gekrümmte Oberflächen setzen Vibrationen aus. Benachbarte Schaufelprofile müssen einheitlich sein. Die Inspektionszeit kann die Produktion beeinträchtigen. Ausschuss ist teuer, nicht nur wegen des Materials, sondern auch wegen der bereits investierten Bearbeitungszeit.
Aus Käufersicht führt dies zu einer sorgfältigeren Maschinenauswahl. Niemand möchte eine 5-Achs-Maschine, die in einer Demo gut funktioniert, aber bei der Bearbeitung realer Luft- und Raumfahrtkomponenten instabil wird.
Deshalb sollten Käufer mehr als nur die Bezeichnung „5-Achs“ betrachten. Sie müssen die Achsengenauigkeit, das dynamische Verhalten, das Spindelverhalten, die Spannvorrichtungen, das Kühlmittel, die Prüfmethode und die Fähigkeit des Lieferanten zur Durchführung von Probebearbeitungen und zur Endabnahme bewerten.

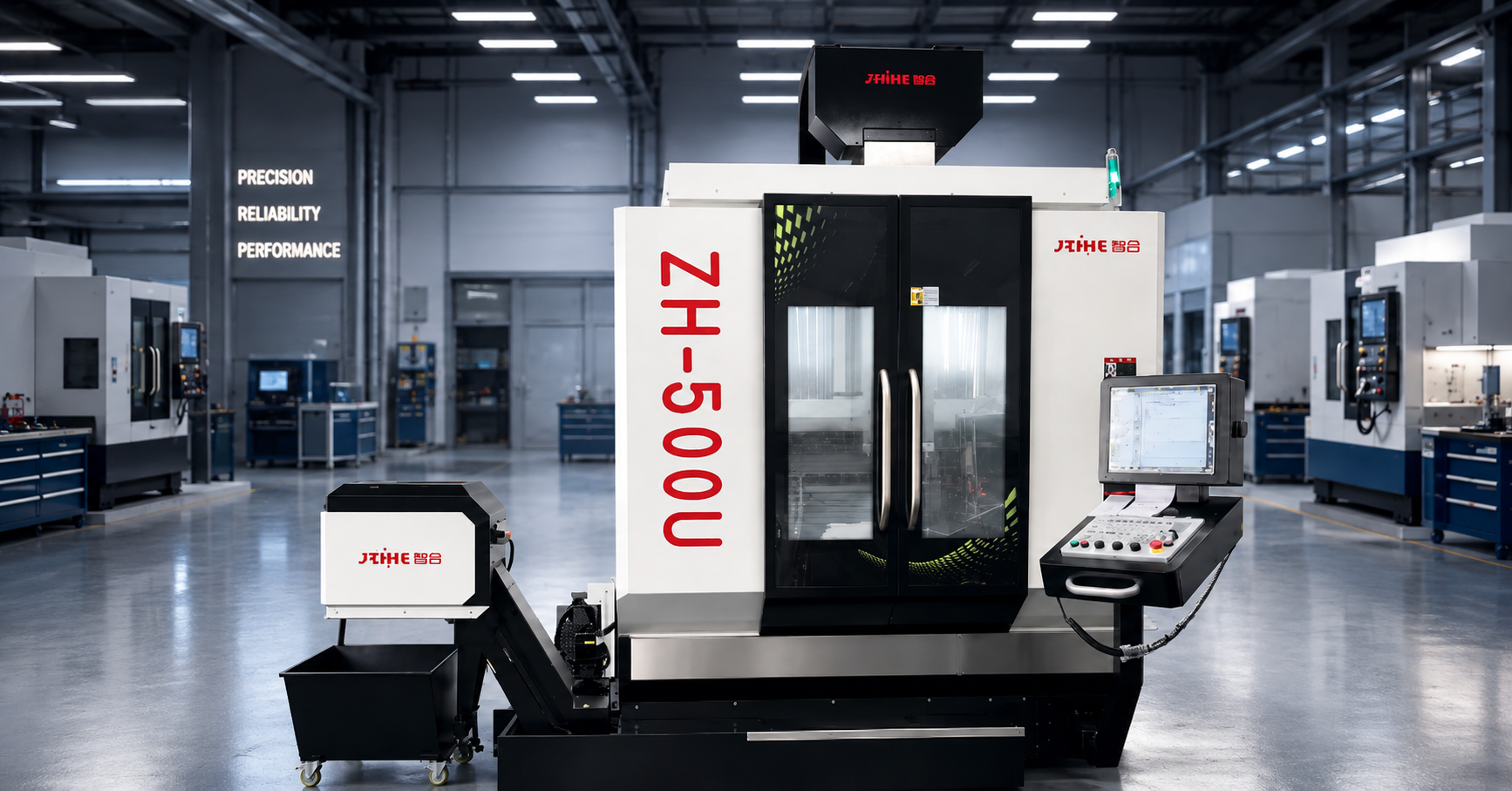

Das 5-Achs-Drehbearbeitungszentrum ZH-500U ist für die hochpräzise, mehrseitige Bearbeitung komplexer Bauteile ausgelegt. Auf der Produktseite wird die Luft- und Raumfahrtindustrie als Zielbranche genannt und ein Anwendungsbeispiel mit einem Triebwerkslaufrad aus der Titanlegierung TC4 ( Φ350 × 150 mm) vorgestellt.
Das macht das Produkt zu einem nützlichen Nachschlagewerk für Einkäufer in der Luft- und Raumfahrtindustrie.
Warum sich Teile für die Luft- und Raumfahrt unterscheiden
Die Bearbeitung in der Luft- und Raumfahrt ist schwierig, weil die Werkstücke oft drei Probleme gleichzeitig vereinen: teures Material, komplexe Geometrie und hohe Genauigkeitsanforderungen.
Ein Standard-Bearbeitungszentrum kann zwar Material erfolgreich abtragen, das bedeutet aber nicht, dass es eine gleichbleibende Schaufelprofilkonsistenz, Stabilität dünner Wände oder eine präzise Ausrichtung mehrerer Flächen gewährleisten kann. Bei komplexen Bauteilen für die Luft- und Raumfahrt können kleine Fehler zu Problemen auf Chargenebene führen.
Beispielsweise können dünnwandige Schneidblätter unter Schnittkraft verformen. Werkzeugvibrationen können Rattermarken hinterlassen. Bei ungleichmäßiger Rotation der Drehachse kann die Profilkonsistenz benachbarter Schneidblätter beeinträchtigt sein. Sind für die Inspektion häufige Stopps erforderlich, wird die Zykluszeit schwerer zu kontrollieren.
Aus diesem Grund greifen Käufer oft zu einem hochpräzisen 5-Achs-CNC-Bearbeitungszentrum, wenn die Geometrie von Luft- und Raumfahrtteilen für einfachere Plattformen zu anspruchsvoll wird.
Die Maschine wird nicht aus Prestigegründen angeschafft. Sie wird angeschafft, um das Produktionsrisiko zu reduzieren.
Was der ZH-500U für Arbeiten im Luft- und Raumfahrtbereich bietet
Der ZH-500U bietet mehrere Funktionen, die Einkäufer im Luft- und Raumfahrtsektor sorgfältig prüfen sollten:
| Produktmerkmale | Käuferwert |
|---|---|
| A-Achse ±110° | Ermöglicht die Bearbeitung komplexer Oberflächen in Schräglage |
| C-Achse 360° DDR-Direktantrieb | Unterstützt vollständige Drehpositionierung und Konturzugriff |
| Klimaanlagen-Positionierungsgenauigkeit ±6" | Hilft dabei, die Winkelkonsistenz aufrechtzuerhalten. |
| Wiederholgenauigkeit der Klimaanlage ±3" | Unterstützt die Wiederholbarkeit von Chargen |
| 20.000 U/min BBT40 elektrische Spindel | Unterstützt Hochgeschwindigkeits-Fertigbearbeitung und präzise Konturierung |
| 20 kW Spindelmotor | Ausgewogene Mischung aus Geschwindigkeit und Schneidleistung |
| LYNUC 5-Achsen-CNC-System | Unterstützt die koordinierte 5-Achs-Bearbeitung |
| Laserinterferometer, Kugelstab- und Bogensekundenkalibrierung | Bietet eine Verifizierungsgrundlage für die Akzeptanz |
Diese Produktdetails sind auf der Produktseite des ZH-500U aufgeführt.
Für Käufer ist entscheidend, wie diese Funktionen zusammenwirken. Die Bearbeitung in der Luft- und Raumfahrtindustrie hängt nicht von einer einzelnen Spezifikation ab, sondern von der gesamten Prozesskette: Maschinenstruktur, Spindel, Drehtisch, Steuerungssystem, Werkzeuge, Vorrichtungen, Kühlmittel, Inspektion und die Qualifikation des Bedieners.
Bearbeitung von Titanlegierungen: Warum Stabilität wichtig ist
Titanlegierungen finden aufgrund ihres guten Festigkeits-Gewichts-Verhältnisses breite Anwendung in der Luft- und Raumfahrt, sind jedoch nicht einfach zu bearbeiten. Bei instabilen Bearbeitungsprozessen können sie Wärme erzeugen, Werkzeuge verschleißen und Vibrationsprobleme verstärken.
Die Anwendungsfallstudie auf der Produktseite des ZH-500U betraf ein Triebwerkslaufrad aus TC4-Titanlegierung . Zu den Herausforderungen des Kunden zählten die leichte Verformbarkeit dünnwandiger Schaufeln, das unzureichende dynamische Ansprechverhalten vorhandener Anlagen, deutliches Rattern, eine Schaufelprofilabweichung von mehr als 0,03 mm , eine geringe Genauigkeit der 5-Achs-Verkettung, eine mangelhafte Konsistenz benachbarter Schaufelprofile, eine Chargenausbeute von nur 75 % , häufige Inspektionsstillstände und eine Zykluszeit von etwa 120 Minuten pro Stück .
Dieser Fall verdeutlicht typische Probleme von Käufern. Es ging nicht nur um langsame Bearbeitung, sondern auch um Instabilität: Verformung, Rattern, Profilabweichungen, geringe Konsistenz, Ausfallzeiten bei der Inspektion und niedrige Ausbeute.
Bei der Bewertung einer 5-Achs-CNC-Maschine für Titanteile sollten Käufer prüfen, ob die Maschine diese Risiken minimieren kann. Eine Maschine, die lediglich eine hohe Spindeldrehzahl erreicht, reicht nicht aus.
Die Rolle der Genauigkeit der 5-Achs-Gelenkkonstruktion
Bauteile für die Luft- und Raumfahrt hängen oft von Oberflächenverhältnissen ab. Ein Laufrad ist ein gutes Beispiel. Die Schaufelprofile müssen zueinander passen. Angrenzende Flächen müssen übereinstimmen. Der Werkzeugkontakt muss bei Rotation und Neigung des Bauteils kontrolliert bleiben.
Die ZH-500U-Lösung im Anwendungsbeispiel Luft- und Raumfahrt auf der Produktseite nutzte das LYNUC 5-Achs-System mit Look-Ahead-Vorverarbeitung in Kombination mit einem DDR-Direktantriebs-Drehtisch für hochpräzise 5-Achs-Ansteuerung. Zudem wurde eine Positioniergenauigkeit der A/C-Achse von ±6 Zoll erreicht, um die Profilkonsistenz der Rotorblätter zu gewährleisten.
Die berichteten Ergebnisse waren signifikant: Rattern wurde beseitigt, die Abweichung des Klingenprofils wurde innerhalb von ±0,01 mm kontrolliert, der Konsistenzfehler zwischen den Klingen wurde auf ≤±0,005 mm gehalten, die Zykluszeit wurde auf 78 Minuten reduziert, die Effizienz um 35 % verbessert, die Ausbeute auf 94 % erhöht und die Bearbeitungskosten pro Stück um 28 % gesenkt.
Für Käufer sind solche Ergebnisse entscheidend. Der Wert der Maschine zeigt sich in höherer Ausbeute, kürzeren Zykluszeiten, weniger Inspektionsunterbrechungen und geringeren Stückkosten.
Was Käufer über Steuerungssysteme fragen sollten
Ein 5-Achs-Steuerungssystem ist wichtig, da die Maschine mehrere Achsen reibungslos koordinieren muss. Eine mangelhafte Bewegungsplanung kann zu Rucklern, instabilem Schnitt oder ungleichmäßigen Oberflächenübergängen führen.
Die ZH-500U verwendet ein LYNUC 5-Achs-CNC-System , und im Anwendungsfall für die Luft- und Raumfahrt wird die vorausschauende Vorverarbeitung erwähnt.
Käufer sollten fragen:
| Kontrollfrage | Warum das wichtig ist |
|---|---|
| Unterstützt die Steuerung eine reibungslose 5-Achs-Anlenkung? | Beeinträchtigt die Qualität komplexer Konturen |
| Ist eine Look-Ahead-Verarbeitung verfügbar? | Hilft dabei, die Bewegungskontinuität zu verbessern. |
| Sind die Bediener mit dem System vertraut? | Verringert den Trainingsaufwand |
| Welcher CAM-Workflow wird empfohlen? | Verhindert Programmierfehler |
| Kann der Werkzeugweg durch Probeschnitte überprüft werden? | Bestätigt das tatsächliche Prozessverhalten |
Ein Steuerungssystem sollte nicht als unbedeutendes Zubehörteil betrachtet werden. In der Luft- und Raumfahrt hat es direkten Einfluss darauf, wie sich die Maschine über komplexe Oberflächen bewegt.
Warum Inspektion und Abnahme frühzeitig besprochen werden sollten
Einkäufer in der Luft- und Raumfahrt können sich in der Regel nicht auf eine einfache Akzeptanz verlassen. Die Maschine muss geprüft werden.
Auf der Seite ZH-500U werden Inspektionsgeräte aufgeführt, darunter ein Laserinterferometer zur Überprüfung der Positioniergenauigkeit, Wiederholbarkeit und des Steigungsfehlers in X/Y/Z-Richtung, ein Kugelstab zur Überprüfung der Rundheit und der Servo-Anpassung sowie ein Bogensekundenkalibrator zur Überprüfung der Positioniergenauigkeit und Wiederholbarkeit der A/C-Achse.
Dies gibt Käufern eine Grundlage für die Abnahmeplanung.
Auf der Produktseite wird auch ein Testzuschnittprotokoll beschrieben: Käufer können nach Montage und Inbetriebnahme einen Vorabnahme-Testzuschnitt im Werk des Lieferanten durchführen und nach Lieferung, Installation und Inbetriebnahme im Werk des Käufers einen endgültigen Abnahme-Testzuschnitt vornehmen.
Für die Luft- und Raumfahrtindustrie ist dies besonders wichtig. Probeschnitte können aufzeigen, ob Maschine, Vorrichtung, Werkzeug, Kühlmittel und Programm den Anforderungen des realen Bauteils entsprechen.
Ein Käufer sollte nicht erst bei der Installation feststellen, dass ein Titanbauteil rattert oder sich eine dünne Klinge verformt. Diese Risiken sollten vor Abschluss der Bestellung besprochen werden.
Wie Käufer den ROI bewerten sollten
Ein 5-Achs-Bearbeitungszentrum ist eine bedeutende Investition. Einkäufer in der Luft- und Raumfahrtindustrie bewerten den Return on Investment üblicherweise anhand von Prozessverbesserungen und nicht nur anhand der Zykluszeit.
Zu den wichtigsten Wertschöpfungsbereichen gehören:
| Wertbereich | Warum das wichtig ist |
|---|---|
| Reduzierte Rüstzeiten | Verringert Datenfehler und Arbeitszeit |
| Verbesserter Ertrag | Reduziert teuren Schrott |
| Kürzere Zykluszeit | Erhöht die Maschinenkapazität |
| Weniger Inspektionsausfallzeiten | Verbessert den Produktionsablauf |
| Bessere Werkzeugstabilität | Reduziert Werkzeugkosten und Ausfallzeiten |
| Bessere Oberflächenkonsistenz | Reduziert Nacharbeit |
| Komplexere Aufgabenbewältigung | Unterstützt Bestellungen mit höherem Wert |
Im Fall des ZH-500U-Luftfahrt-Laufrads verbesserte sich die berichtete Ausbeute von 75 % auf 94 % , die Zykluszeit sank von etwa 120 Minuten auf 78 Minuten , und die Bearbeitungskosten pro Stück wurden um 28 % reduziert.
Das sind die Zahlen, die für Käufer entscheidend sind. Eine leistungsfähigere Maschine wird dann wertvoll, wenn sie gleichzeitig Kosten, Qualität und Durchsatz verändert.
Häufige Fehler, die Käufer in der Luft- und Raumfahrt vermeiden sollten
Ein Fehler ist die Annahme, alle 5-Achs-Maschinen seien für die Luft- und Raumfahrt geeignet. Das sind sie nicht. Fünf-Achs-Bewegungen sind nur dann sinnvoll, wenn die Maschine über ausreichende Genauigkeit, Steifigkeit, dynamisches Ansprechverhalten und Prozessunterstützung verfügt.
Ein weiterer Fehler ist die Auswahl allein anhand der maximalen Spindeldrehzahl. Anwendungen in der Luft- und Raumfahrt erfordern zwar hohe Drehzahlen, aber auch Drehmoment, Stabilität, Kühlung und eine geeignete Werkzeugstrategie.
Ein dritter Fehler ist das Auslassen der Vorrichtungsplanung. Dünnwandige Bauteile in der Luft- und Raumfahrt benötigen eine sorgfältige Abstützung. Eine mangelhafte Vorrichtung kann selbst auf einer guten Maschine zu Verformungen führen.
Manche Käufer unterschätzen auch die Bedeutung der Programmierung. Die Fünf-Achs-Bearbeitung hängt stark von der CAM-Strategie, der Kollisionsprüfung und der Erfahrung des Bedieners ab.
Schließlich sollte der Kundendienst nicht außer Acht gelassen werden. Bauteile für die Luft- und Raumfahrt erfordern oft eine stabile Langzeitproduktion. Service, Ersatzteile, Schulungen und Wartungsunterstützung sollten daher Bestandteil der Kaufverhandlung sein.
Was Käufer vor der Angebotsanfrage senden sollten
Um eine sinnvolle Geräteempfehlung zu erhalten, sollten Käufer folgende Angaben machen:
| Information | Warum es hilft |
|---|---|
| Teilezeichnung oder 3D-Modell | Zeigt Geometrie- und Werkzeugzugriffsanforderungen an |
| Materialqualität | Titan, Aluminium, Edelstahl und Superlegierungen erfordern unterschiedliche Strategien |
| Kritische Toleranzzonen | Hilft bei der Beurteilung der Maschinen- und Rotationsgenauigkeit |
| Ziel Oberflächenbeschaffenheit | Beeinflusst die Auswahl von Spindel, Werkzeug und Werkzeugweg. |
| Aktuelle Prozessschritte | Zeigt, wo eine Reduzierung der Rüstzeiten möglich ist |
| Aktuelle Zykluszeit | Hilft bei der Berechnung des Verbesserungspotenzials |
| Schrott- oder Ausbeutedaten | Zeigt, wo der Maschinenwert gemessen werden kann. |
| Prüfmethode | Hilft dabei, den Plan zu akzeptieren |
| Erwartete Losgröße | Entscheidet darüber, ob Zykluszeit oder Flexibilität wichtiger ist. |
Ein guter Lieferant sollte diese Informationen nutzen, um ein Verfahren zu empfehlen, nicht nur eine Modellnummer.
Häufig gestellte Fragen
Warum benötigen Bauteile für die Luft- und Raumfahrt häufig eine 5-Achs-Bearbeitung?
Da Bauteile für die Luft- und Raumfahrt häufig dünne Wände, gekrümmte Oberflächen, Winkel und enge Kontaktflächen aufweisen, kann die Fünf-Achs-Bearbeitung die Rüstzeiten verkürzen und den Werkzeugzugang verbessern.
Ist die ZH-500U für Luft- und Raumfahrtbauteile aus Titanlegierungen geeignet?
Auf der Produktseite ist ein Fallbeispiel für ein Triebwerkslaufrad aus TC4-Titanlegierung für die Luft- und Raumfahrt enthalten, bei dem Verbesserungen hinsichtlich Schwingungsdämpfung, Schaufelprofilabweichung, Zykluszeit, Ausbeute und Stückkosten berichtet werden.
Was ist neben der Spindeldrehzahl wichtig?
Drehachsengenauigkeit, Maschinensteifigkeit, Steuerungssystem, Werkzeugwegplanung, Vorrichtungsdesign, Spankontrolle, Prüfmethode und Lieferantenunterstützung sind allesamt wichtig.
Sollten Käufer eine Probeschnitt anfordern?
Ja. Bei Bauteilen für die Luft- und Raumfahrt wird das Probeschneiden dringend empfohlen, da es die tatsächliche Beziehung zwischen Maschine, Werkzeug, Vorrichtung, Material und Programm überprüft.
Abschluss
Ein 5-Achs-Bearbeitungszentrum für Luft- und Raumfahrtteile sollte unter Berücksichtigung der Käuferrisiken ausgewählt werden. Es geht nicht nur darum, ob die Maschine fünf Achsen bewegen kann. Entscheidend ist auch, ob sie die Verformung dünner Wände kontrollieren, Rattern reduzieren, die Oberflächenkonsistenz von Schaufeln oder Oberflächen gewährleisten, Inspektionsstillstandszeiten minimieren, die Ausbeute erhöhen und die Stückkosten senken kann.
Die ZH-500U bietet eine nützliche Referenz für diese Bewertung. Ihr DDR-Direktantriebs-Drehtisch, die Positioniergenauigkeit von ±6 Zoll , die Wiederholgenauigkeit von ±3 Zoll , die elektrische Spindel BBT40 mit 20.000 U/min , die Spindelleistung von 20 kW , das LYNUC 5-Achs-System und der verifizierte Prüfprozess entsprechen den Faktoren, die Einkäufer in der Luft- und Raumfahrtindustrie berücksichtigen müssen.
Der richtige Kaufprozess beginnt mit dem Bauteil, nicht mit dem Maschinennamen. Sobald Zeichnung, Material, Toleranz, Vorrichtungsmethode und Produktionsziel klar definiert sind, können Käufer beurteilen, ob die Maschine das konkrete Problem der Luft- und Raumfahrtbearbeitung löst.
